四叶轴装式风冷螺旋桨结构设计

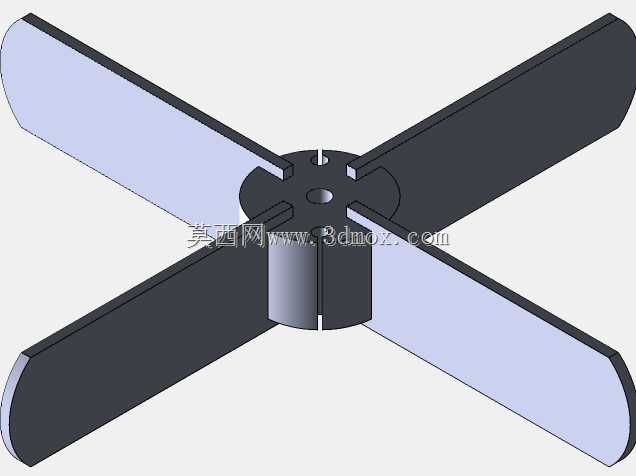

该螺旋桨为轴装式四叶风冷动力部件，主要应用于小型通风散热设备、桌面级风冷装置、小型动力试验台的气流驱动场景，可直接套装在驱动电机输出轴上，通过旋转推动空气形成定向气流，完成设备周边热交换、空间空气循环或者小范围送风的实际功能。从实际使用场景来看，这类四叶结构的螺旋桨常适配小功率驱动单元，相比三叶结构在同等转速下能输出更均匀的气流覆盖，运行时的动平衡表现更稳定，适合对气流平稳度有一定要求的民用小型风冷场景，比如小型设备散热风道、桌面通风装置、小型教具类风动试验结构都能适配。产品功能特性上，桨叶采用对称等距分布设计，四片桨叶围绕中心轮毂呈90度夹角均匀排布，每片桨叶的翼型截面从根部到梢部做了连续的扭角过渡，能够在旋转过程中持续切割空气形成稳定的轴向推力，桨叶边缘做了圆弧钝化处理，既可以降低旋转过程中的风阻损耗，也能避免尖锐边缘带来的装配剐蹭风险。中心轮毂为圆筒式轴装结构，中心开设贯通的轴孔，可直接与对应直径的驱动轴配合，轮毂侧面预留了紧定安装位，装配时可通过紧固件完成桨叶与轴的周向固定，避免旋转过程中出现打滑移位的问题，轮毂与桨叶的衔接位置做了加厚过渡处理，能够提升桨叶根部的结构强度，抵消高速旋转时桨叶根部承受的离心载荷，降低长期运行出现结构断裂的风险。设计思路上，这款螺旋桨优先兼顾了易装配性与运行稳定性，没有采用复杂的快拆或者变距结构，整体为一体化成型结构，减少了装配环节的零件数量，降低生产与装配的复杂度；桨叶的扭角设计经过基础气动校核，在常用的低转速区间内能够保持较高的气动效率，不会出现明显的气流紊流问题，四叶对称的布局也降低了动平衡调校的难度，普通装配场景下不需要额外做精细的动平衡处理就能满足平稳运行的要求。外形尺寸与安装边界方面，该螺旋桨整体为中心对称结构，最大外缘由四片桨叶的梢部构成圆形回转边界，安装时需要预留出略大于桨叶回转直径的无干涉空间，避免桨叶旋转时触碰周边结构；中心轮毂的轴向长度较短，套装在驱动轴上时不会占用过多的轴向安装空间，适配轴向安装尺寸紧凑的小型驱动单元，轴孔的尺寸适配常规小功率电机的标准输出轴径，不需要额外做转接结构就能完成装配，整体安装边界规整，没有外凸的异形结构，在狭小的设备腔体内也能完成布置。
