CTL M/C切割板材专用堆叠机架结构

该设备主要应用于金属板材加工产线的后道工序环节，适配CTL M/C系列切割设备的出料端工位，专门解决切割完成后成品板材的自动承接、规整堆叠作业需求，替代传统人工抬板码垛的作业模式，有效降低板材转运过程中的磕碰划伤风险，同时大幅提升切割工序到下道分拣、转运工序的衔接效率，适配钣金加工、钢材裁切、金属构件预制等多个生产场景的板材流转需求。

从实际用途来看，该设备可承接不同幅面、不同厚度的切割后板材，通过上层可调节的承托框架完成板材的水平定位，依托框架自带的导向杆件将滑落的板材引导至规整堆叠位置，避免板材偏移错位，堆叠完成后可配合叉车或者人工转运将整摞板材移出工位，实现切割出料到码垛暂存的连续化作业，减少工序间的等待时间，降低一线操作人员的劳动强度，同时避免人工搬运薄板材时容易出现的板材弯折、边角磕碰等质量问题。

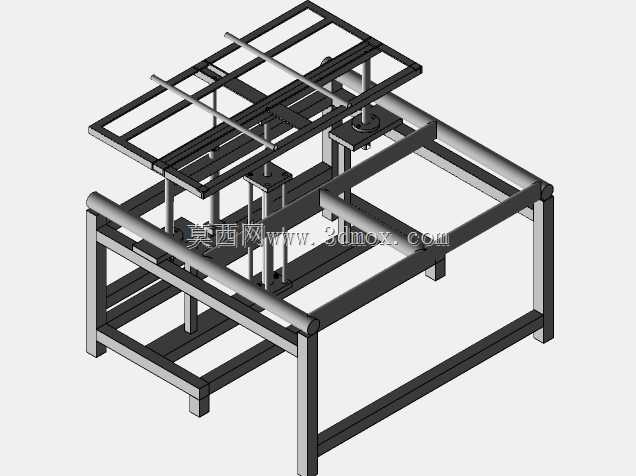

在功能特性上，该设备采用双层框架结构设计，底部为整体焊接式承力机架，采用矩形钢管拼焊成型，整体刚性充足，可承载大重量整摞板材的静载荷，不会出现长期使用后的框架变形问题；上层为可调式承托定位架，可根据待堆叠板材的幅面尺寸调整横向、纵向的限位杆件位置，适配不同规格板材的堆叠需求；框架中部设置有升降导向结构，可配合产线的出料节奏调整承托面的高度，让板材下落的高度始终保持在合理区间，避免板材高位坠落造成的表面损伤。

从设计思路来看，该结构优先考虑了设备的实用性与适配性，整体采用模块化的框架拼接思路，没有冗余的复杂结构，所有承力杆件均经过载荷校核，在保证结构强度的前提下尽可能简化加工工艺，降低设备的制造成本与后期维护难度；安装边界上，设备底部框架的支脚设置有可调式地脚，可根据车间地面的平整度调整设备水平度，无需额外做预埋基础，直接放置在切割设备出料端的平整地面即可完成安装对接，设备整体宽度适配常规CTL切割设备的出料口宽度，长度方向可根据板材的最大幅面预留足够的堆叠空间，不会和周边的输送设备、操作工位产生空间干涉，整体占用车间面积较小，适合现有产线的升级改造加装，不需要对原有产线布局做大幅度调整。
