多孔方形安装固定金属连接板结构设计

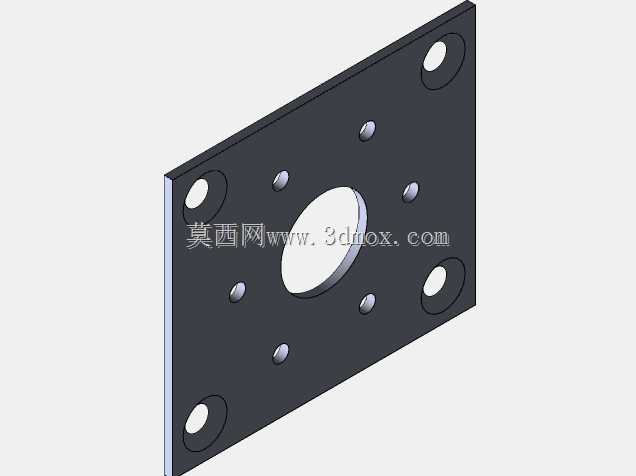

这款多孔方形金属连接板是机械装配领域常用的基础连接构件，主要承担不同功能部件之间的载荷传递、位置固定与安装基准定位作用，广泛应用于自动化生产线机架搭建、小型机电设备模组装配、工装夹具定位安装、检测设备平台固定等场景，是各类非标设备、通用机械组装过程中用来衔接不同功能单元的核心基础配件。从实际使用场景来看，这类连接板常被用作气动元件、传感器模组、小型驱动组件的安装承载基座，也可作为多段型材框架之间的拼接加固件，能够在设备运行过程中分散连接部位的集中应力，避免部件因振动、载荷冲击出现位置偏移或连接松动，有效提升整套设备的结构稳定性与长期运行可靠性。在功能特性设计上，板件整体采用方形平板结构，板面做了均匀的厚度处理，保证自身具备足够的抗弯、抗扭强度，不会在承受额定载荷时出现形变翘曲。板面中心设置了大尺寸中心通孔，主要用于穿过主轴、管线、定位销等贯穿式构件，满足部件的贯通安装需求；围绕中心孔均匀排布的多组小型安装孔，用于配合螺丝实现待装配件的精准定位固定，孔位的环形排布方式可以适配不同安装角度的组件固定需求，无需额外调整板件朝向即可完成多方向的部件装配；板件四个边角位置设置的大尺寸沉头安装孔，则用于将整块连接板固定在机架、型材或设备基座上，沉孔设计可以让安装螺丝的头部完全没入板件平面，不会突出板面影响后续待装配件的贴合安装，保证装配后板面的平整度。设计过程中，首先根据常规小型功能组件的安装载荷需求确定了板件的基础厚度与外形尺寸，保证板件的承重冗余量达到常规使用需求的1.5倍以上，避免长期承重出现形变；孔位排布阶段充分考虑了不同规格常用配件的安装孔距标准，将中心孔周围的小孔孔距设置为通用适配尺寸，能够兼容市面上多数标准气动元件、小型传感器、驱动模组的安装尺寸，减少用户的二次打孔加工工作量；边角的安装孔位置避开了中心区域的安装干涉范围，保证固定螺丝的安装操作空间充足，不会出现扳手无法操作的问题。安装边界方面，板件整体为规则方形，四个边角做了轻微的倒角处理，避免安装过程中锐边划伤操作人员，所有安装孔的孔位公差控制在机械装配通用标准范围内，既保证螺丝能够顺利穿入，又不会因孔位间隙过大导致安装位置出现偏差；板件的安装贴合面做了平面度处理，装配后能够与安装基面完全贴合，不会出现倾斜、间隙不均的问题，保证固定后的部件位置精度满足设备运行要求。
