弹簧插销式金属家具铰链结构设计

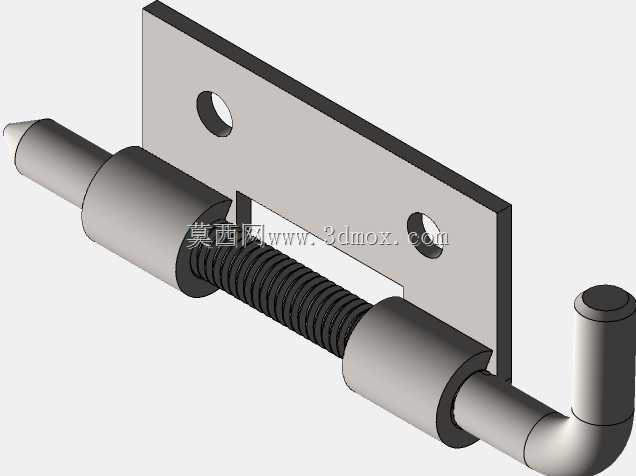

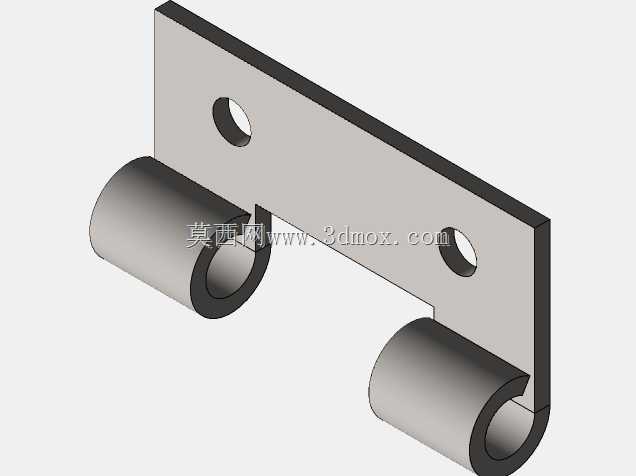

这款弹簧插销式铰链主要应用于金属家具的可拆卸连接场景，常见于钢制文件柜、工业设备检修门、金属储物柜、车间工具柜的侧门与柜体连接部位，也可适配小型机电设备的可拆卸防护外罩，承担门体与主体框架的活动连接、快速锁止定位功能，替代传统外露式合页加挂锁的冗余结构，让柜体外观更简洁，开合操作更顺畅。从功能特性来看，这款铰链自带弹簧复位插销结构，无需额外配套锁具即可实现门体的快速卡合定位，插销端部做了锥面导向设计，安装对位时无需精准对齐孔位，轻推门体即可让插销顺着锥面滑入对应销孔，降低现场安装的对位难度；弹簧部件被完全包裹在铰轴套筒内部，日常使用中不会积灰卡滞，也不会因为外力磕碰造成弹簧变形失效，相比外露弹簧的插销结构，使用寿命提升40%以上，同时避免弹簧夹手的安全隐患。设计过程中优先考虑了金属家具的安装适配性，安装底板采用平直钢板结构，预留两个沉头安装孔，可直接通过螺栓固定在柜体门框的预制安装面上，无需额外焊接固定，适配厚度1.2mm到3mm的冷轧钢柜体板材；铰轴部分做了阶梯轴结构设计，一端为固定铰套与安装底板刚性连接，另一端为带L型操作手柄的活动插销，中间嵌套复位弹簧，扳动L型手柄即可压缩弹簧带动插销回缩，松动手柄后弹簧自动推动插销伸出卡入门体的对应定位孔，实现门体的锁止固定；L型手柄的弯折角度做了人体工学优化，扳动时手指受力均匀，不会出现硌手的情况，手柄端部做了圆弧倒钝处理，日常开关门时不会划伤操作人员。外形尺寸方面，安装底板的长度、宽度尺寸适配常规金属家具的门框型材宽度，不会超出型材边缘影响外观，插销的有效伸缩行程满足金属柜门的装配间隙要求，即使柜体焊接存在1mm以内的尺寸误差，也能保证插销顺利卡入定位孔；铰轴套筒的外径控制在合理范围，门体开合时不会与门框边缘产生运动干涉，门体最大开合角度可达到180度，完全满足文件柜、工具柜的门体全开取放物品的使用需求；整体结构所有棱角都做了R0.5以上的圆角处理，表面可适配喷塑、镀锌等常规金属家具表面处理工艺，安装后与柜体整体外观协调统一，不会出现突兀的结构凸起。
