内燃机核心往复运动活塞结构设计

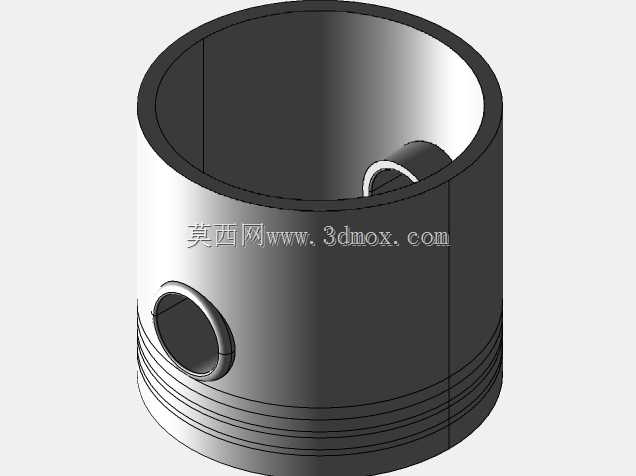

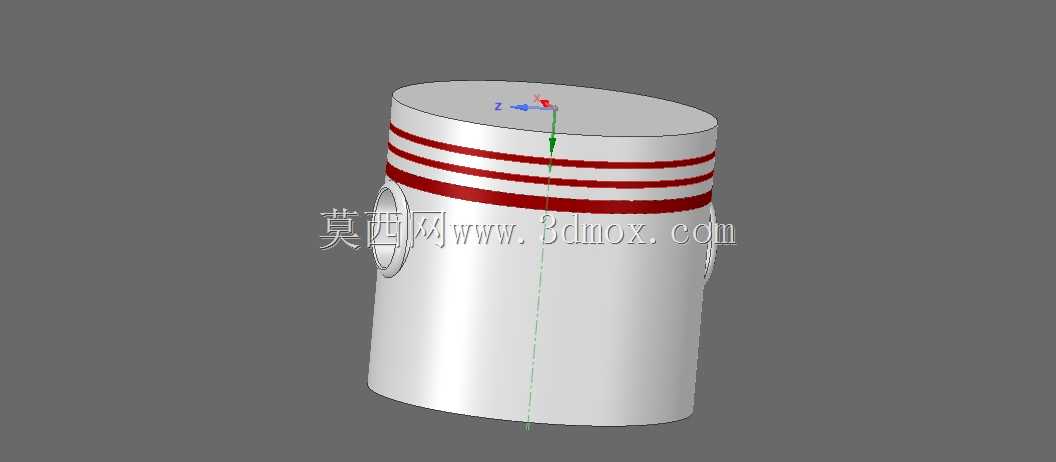

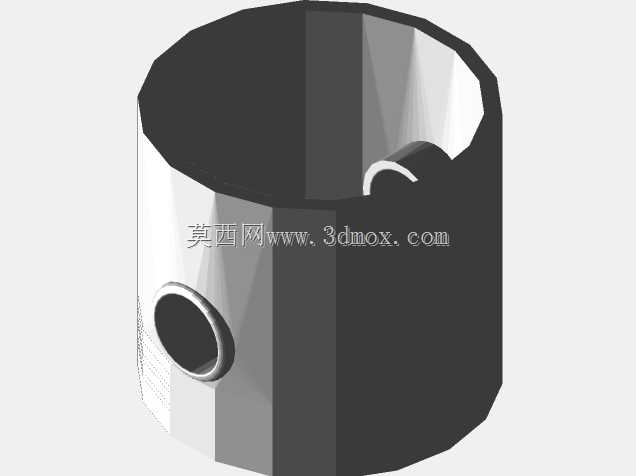

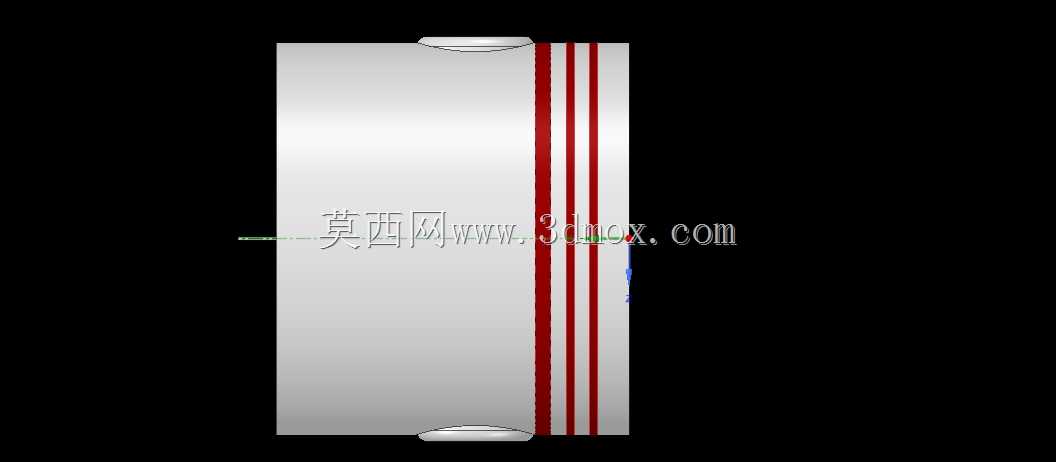

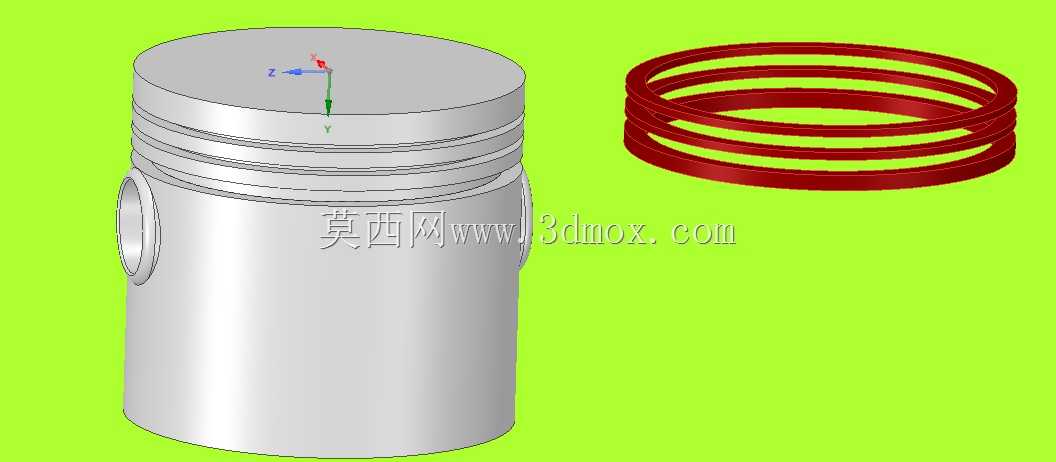

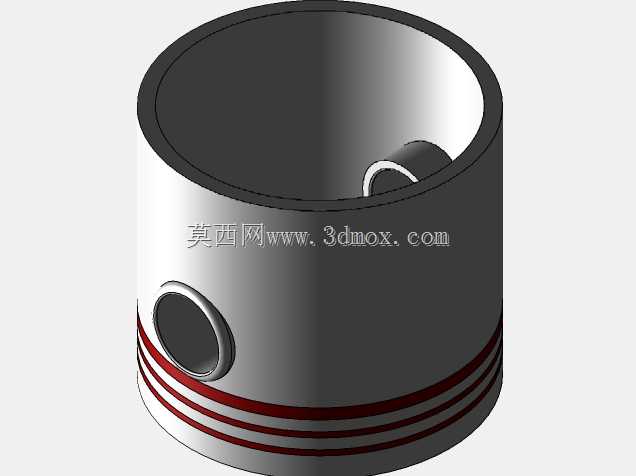

活塞作为内燃机动力转换的核心往复构件，广泛应用于车用汽油机、柴油机、通用小型动力机械、空压机等需要通过容积变化实现能量转换或介质输送的设备场景中，是连接燃烧做功与曲柄连杆机构的关键传力部件，其设计合理性直接决定动力设备的输出效率、运行稳定性与服役寿命。在实际设备运行过程中，活塞需要承受燃烧室爆燃产生的瞬时高温高压燃气冲击，将燃气膨胀产生的直线推力通过活塞销传递给连杆，最终转换为曲轴的旋转扭矩对外输出动力，同时还要配合活塞环完成燃烧室密封、缸壁热量传导、机油油量调控的核心功能，避免燃气下窜至曲轴箱、机油上窜至燃烧室引发的动力下降、积碳超标、机油异常消耗等故障。这款活塞的设计围绕往复运动的工况需求展开，整体采用圆柱式主体结构，顶部为平整的燃烧室配合面，可根据不同燃烧室形态匹配对应的挤气造型，保证混合气在压缩行程中形成合理的涡流强度，提升燃烧充分度；头部设置多道环槽结构，用于安装气环与油环，气环负责密封燃烧室的高压燃气，油环则负责刮除缸壁多余的润滑油，同时在缸壁表面留存均匀的油膜实现运动润滑，环槽的位置与宽度经过匹配设计，可保证活塞环在热胀冷缩工况下仍具备合适的侧隙与背隙，避免卡滞或密封失效。活塞裙部采用适配缸壁配合的型线设计，并非标准正圆柱结构，而是根据热变形规律与侧向受力方向设计为中凸变椭圆形态，在冷态装配时预留合理的配合间隙，保证热机状态下裙部与缸壁均匀贴合，既避免冷启动敲缸，也防止热态下活塞胀缸拉缸；裙部开设的活塞销孔采用同轴高精度设计，用于安装活塞销实现与连杆小头的连接，销孔位置经过偏心优化，可在活塞换向时减小对缸壁的侧向敲击，降低运行噪音。从安装边界来看，活塞的外径尺寸需与对应缸径的气缸套保持严格的配合公差，整体高度需匹配发动机的行程长度与压缩比设计，销孔直径需与选定的活塞销外径保持过渡配合，头部环槽尺寸需与对应规格的活塞环完全适配，安装时需保证活塞顶部的朝向标记与发动机正时方向一致，避免气门碰撞活塞顶的故障。设计过程中充分考虑了往复运动的轻量化需求，在保证结构强度的前提下尽可能降低活塞整体质量，减小往复惯性力，降低曲轴连杆机构的运行负荷，同时在活塞内部设置合理的冷却油腔结构，可通过机油喷射带走头部积累的热量，避免高温下材料强度下降，保证活塞在持续高负荷工况下的结构稳定性。
