Atorch DL24电子负载模块结构设计

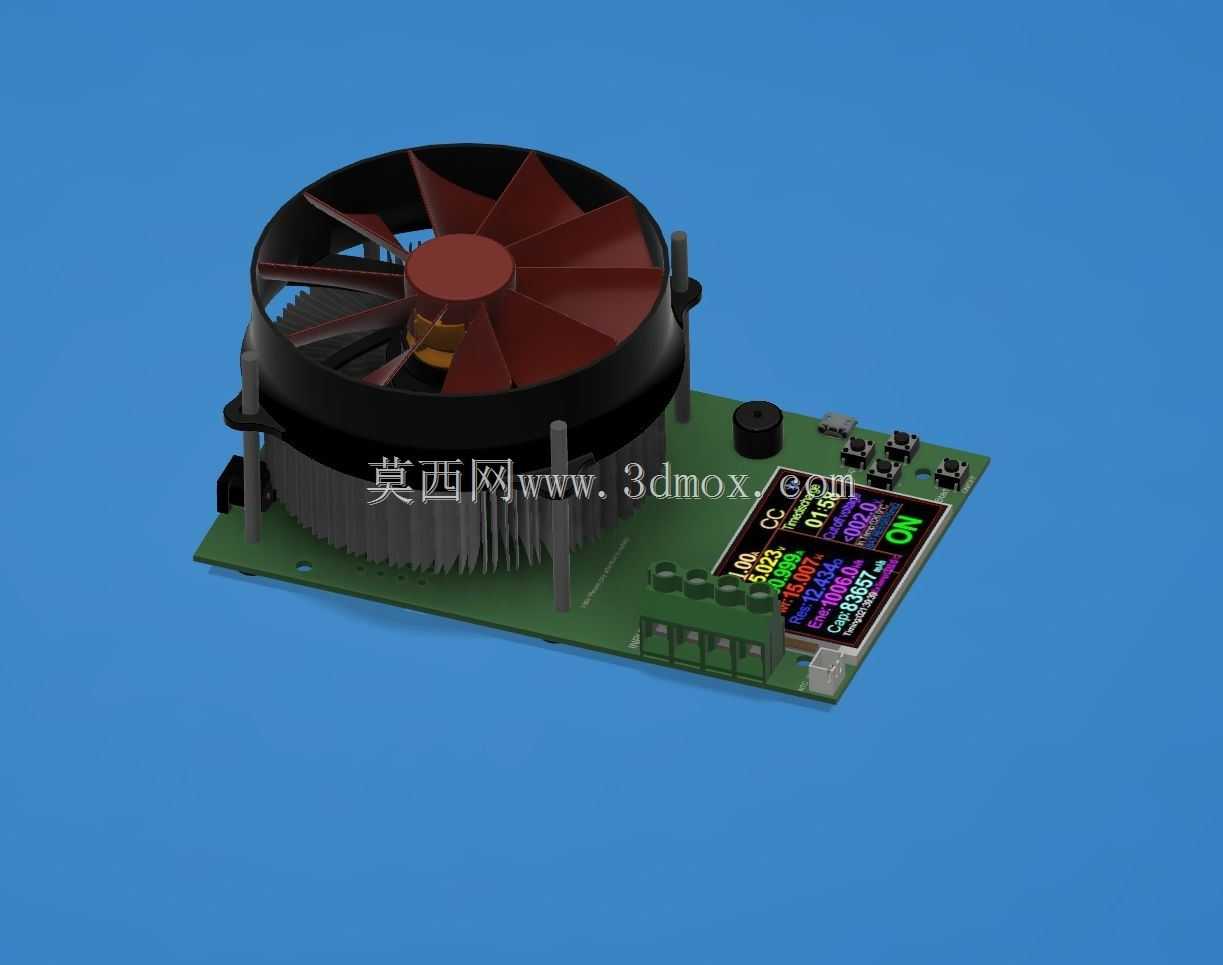

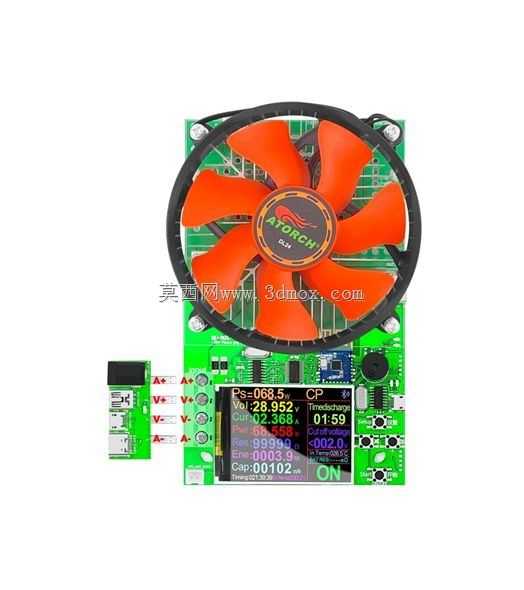

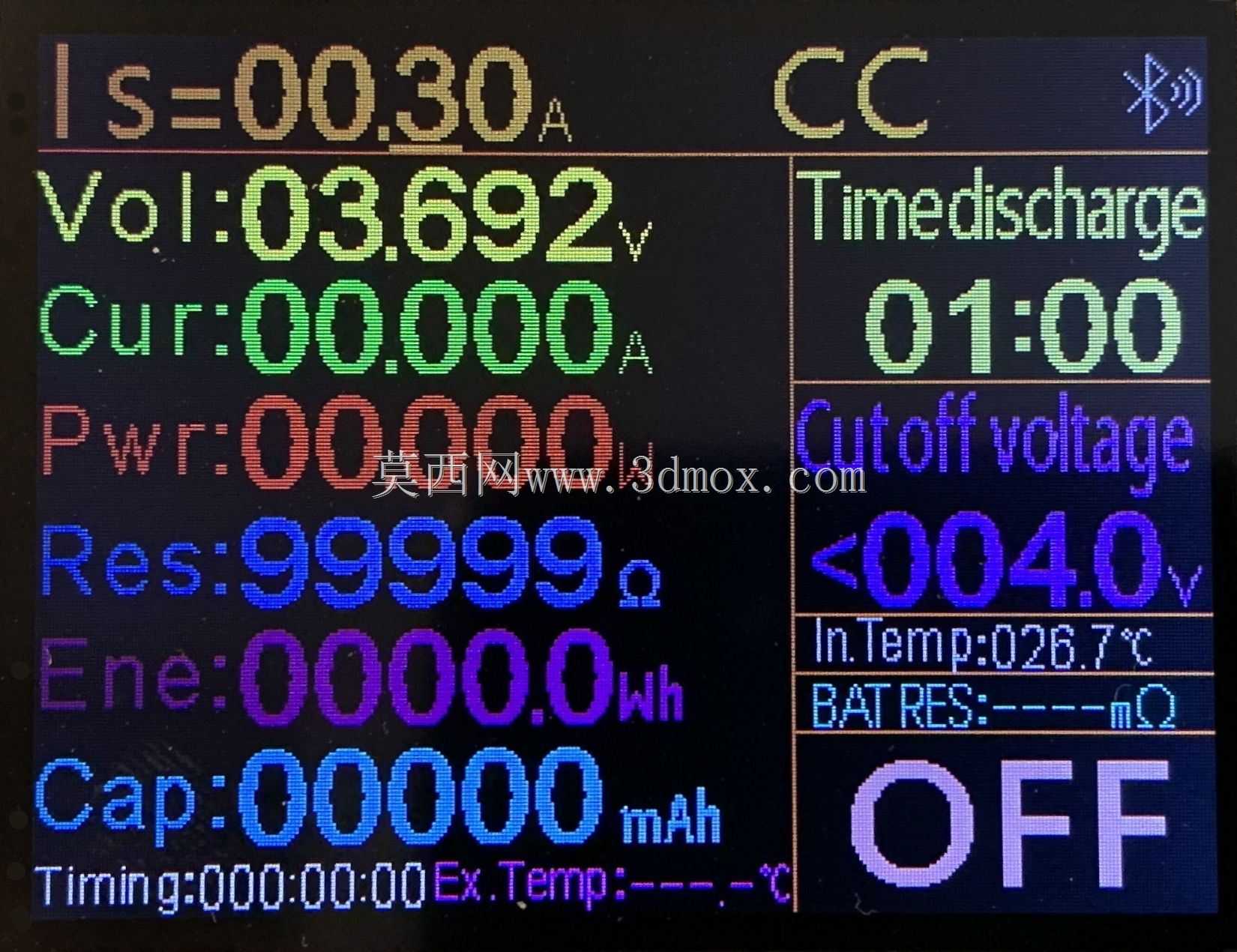

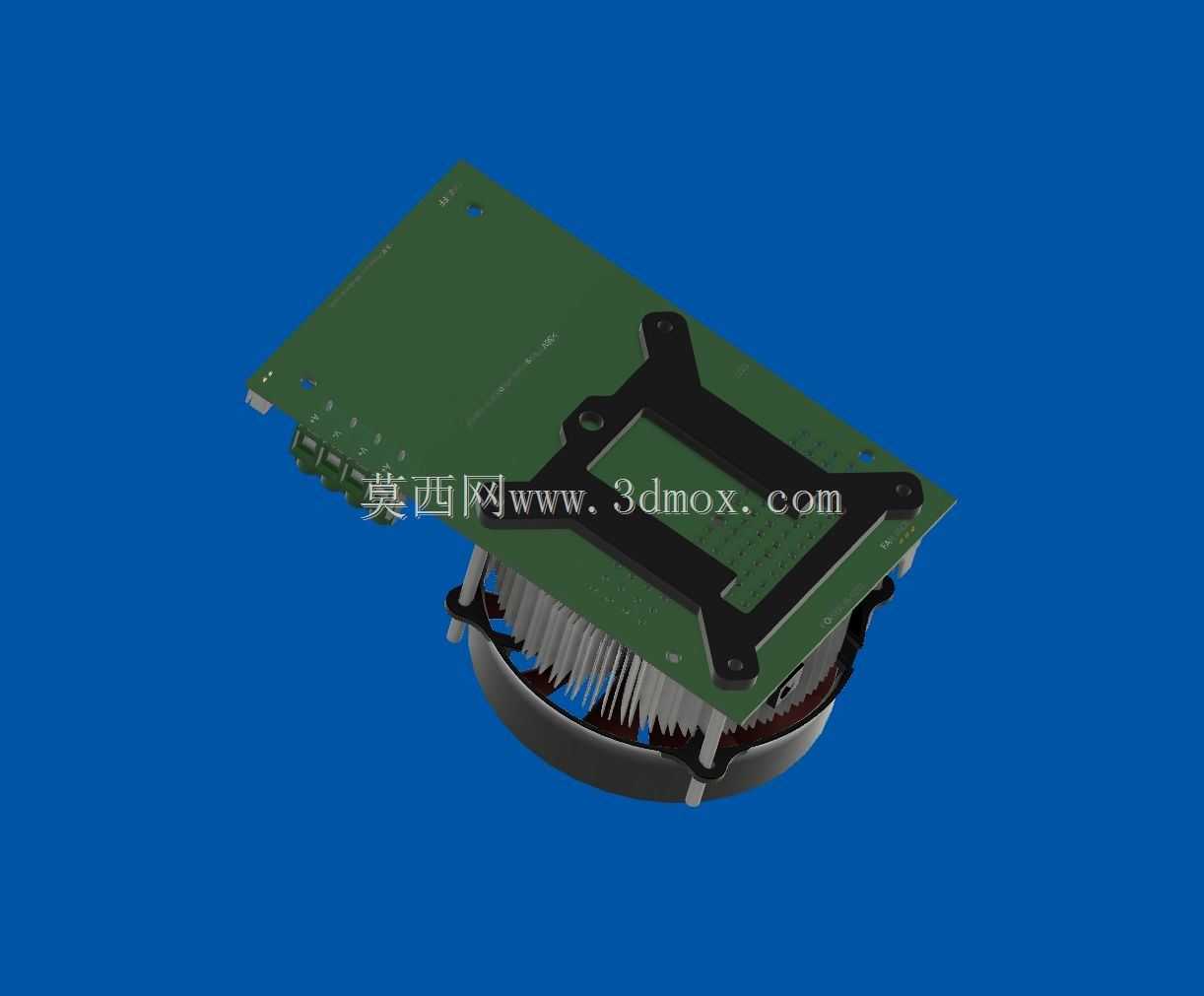

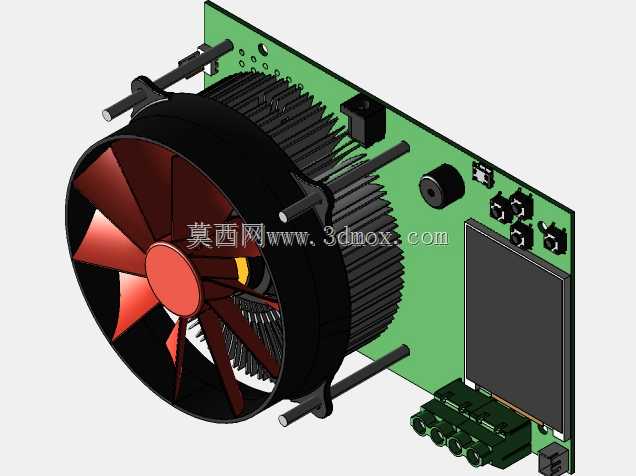

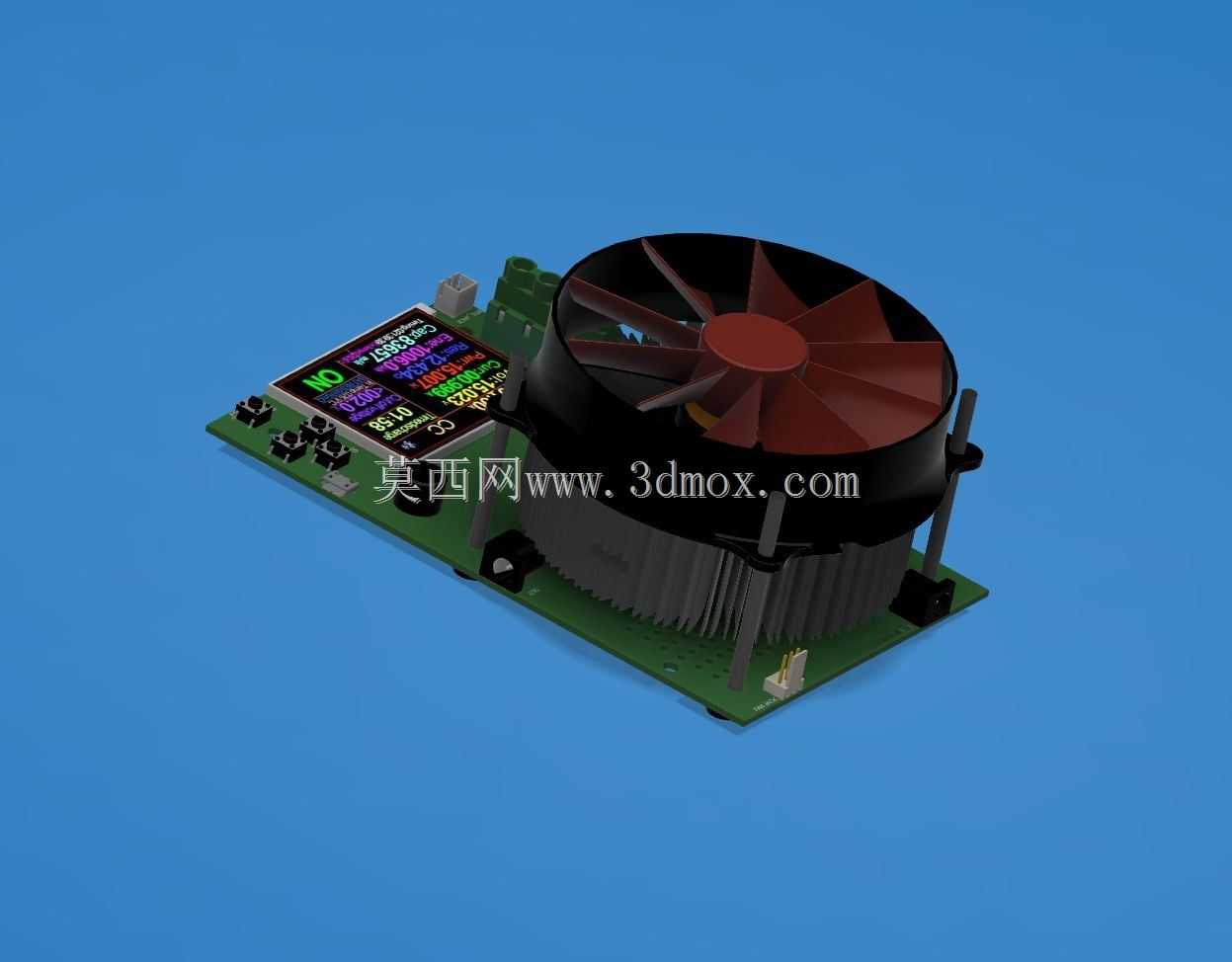

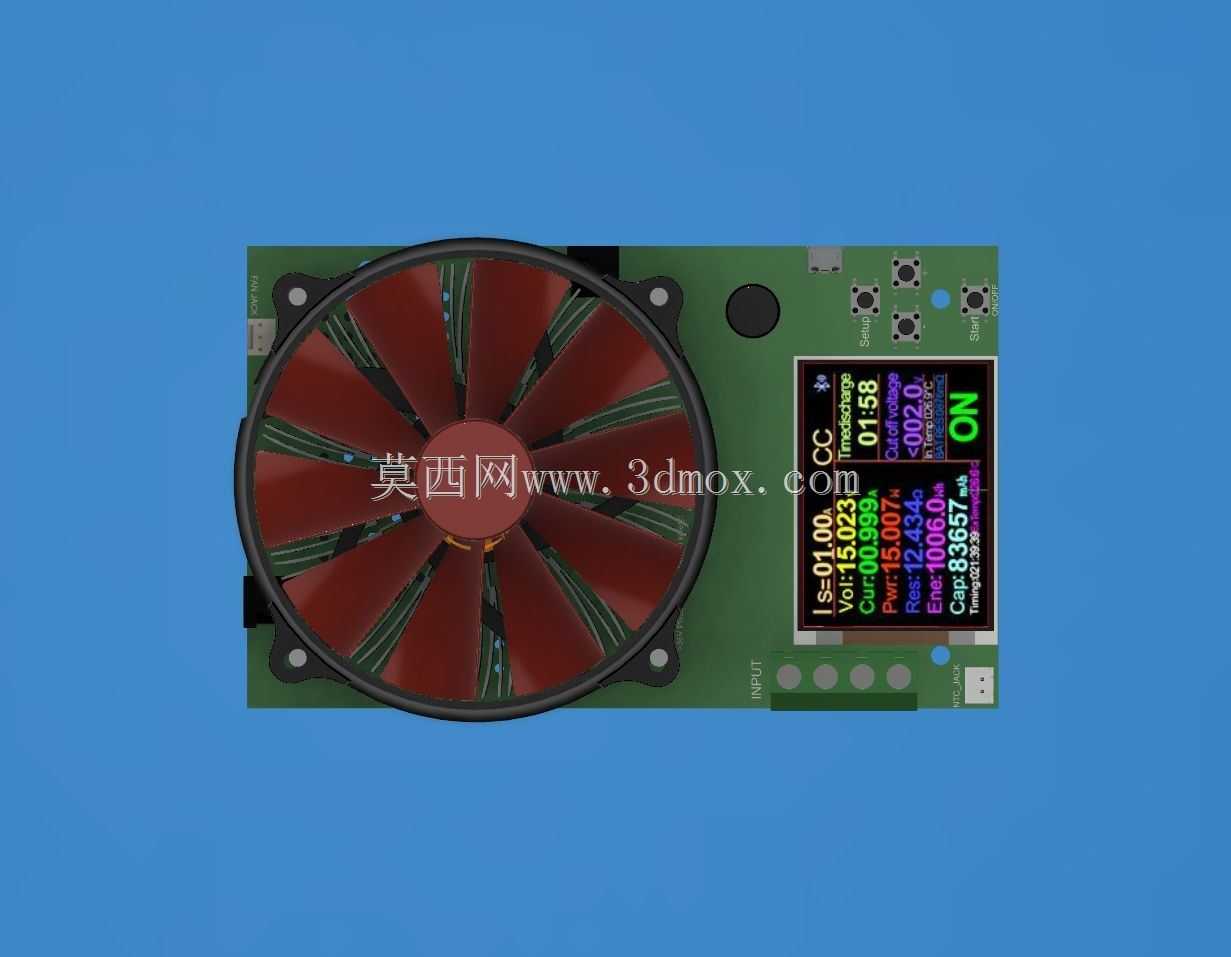

该电子负载模块是面向电池性能测试、电源适配器校验场景开发的功能性测试组件，核心作用是模拟真实用电负载特性，完成电池容量标定、电源带载能力验证、充放电参数校准等测试工作，可覆盖小功率直流电源、锂电池组、充电适配器等多类被测对象的测试需求，在电子维修、电源研发、电池性能检测等场景中具备较高实用价值。模块整体采用PCB板作为承载基底，将功率耗散单元、参数采集单元、显示交互单元、散热单元集成在同一板面上，整体布局紧凑，有效压缩了设备的安装占用空间。设计过程中优先考虑功率耗散路径的热分布合理性，将核心发热的功率器件布置在散热鳍片正下方，搭配轴流散热风扇形成定向风道，冷空气从风扇侧进入鳍片间隙，带走功率器件工作产生的热量后从侧边排出，可保证模块在20A持续放电工况下的温度处于器件安全工作区间，避免过热导致的参数漂移或器件损坏。模块的安装边界充分考虑桌面使用与嵌入式集成两类需求，PCB板预留标准固定孔位，可直接固定在测试台架或集成到定制测试设备内部，散热风扇采用标准卡扣式固定结构，无需额外定制连接件即可完成装配，风扇与散热鳍片之间预留均匀的接触间隙，既保证散热接触压力均匀，也避免硬接触导致的风扇运行振动传递到PCB板，影响采集电路的测量精度。板载的彩色显示单元可实时展示当前放电电压、电流、累计放电容量、放电时长、实时功率等核心参数，无需外接额外显示设备即可完成测试数据读取，显示模块采用倾斜布置角度，适配日常坐姿测试时的观察视角，降低长时间读数的视觉疲劳。电路布局上将大电流功率回路与小信号采集回路做了物理分区，功率走线采用加宽铜箔设计降低回路压降，采集回路做了屏蔽处理减少功率回路开关噪声对测量精度的干扰，接口部分布置在PCB板边缘位置，方便测试接线的插拔操作，同时预留了通讯扩展点位，可满足后续外接上位机做数据记录、自动测试流程开发的拓展需求。整体结构设计兼顾了散热效率、测量精度、装配便捷性与使用便利性，可直接作为独立测试工具使用，也可作为功能单元集成到自动化测试系统中。
