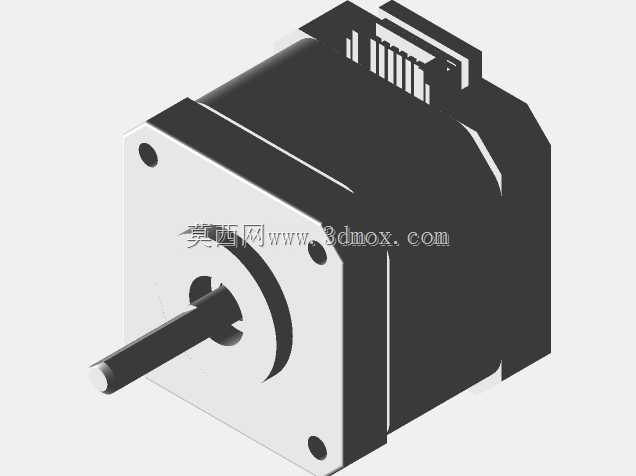

NEMA17规格42式步进电机结构设计

这款步进电机是工业自动化传动领域应用极广的执行元件，适配各类对开环位置控制有精度要求的场景，在桌面级3D打印机的送料与轴系传动、小型数控雕刻机的进给驱动、智能安防设备的云台转动调节、自动化流水线的小型工位分度、教育类机器人关节驱动、家用智能小家电的精密动作控制场景中都能见到它的身影，作为开环控制系统里的核心执行部件，它可以将电脉冲信号直接转化为对应角位移，无需额外加装位置反馈装置就能实现较为精准的位置控制，大幅降低小型自动化设备的搭建成本与调试难度。

从功能特性来看，这款电机采用两相四线的接线设计，每相绕组适配常规驱动电流，能够输出稳定的保持扭矩，在静止锁定状态下可以牢牢固定轴系位置，避免负载偏移导致的位置误差，步进角遵循标准42步进电机的通用参数，搭配常规细分驱动器就能实现更高精度的微步运行，有效降低低速运行时的振动与噪音，适配不同转速要求的传动场景。电机尾部预留的出线端采用标准化接线定义，能够直接匹配市面上绝大多数通用步进电机驱动器，无需额外改线就能快速完成接线调试，降低设备组装的适配成本。

在设计思路上，这款电机严格遵循NEMA17的安装标准规范，整体外形采用方正的端盖结构，四个安装孔位的位置、孔径都完全符合行业通用安装尺寸，用户在替换同规格旧电机或者搭建新设备时，不需要重新设计安装支架，直接沿用标准42电机固定座就能完成装配。电机的输出轴采用标准D型轴切面设计，能够与同步轮、联轴器、齿轮等传动配件紧密咬合，避免传动过程中出现打滑丢步的问题，轴伸长度也经过合理设计，既能够满足常规传动配件的安装深度要求，又不会因为轴伸过长导致轴系径向跳动增大，影响运行稳定性。

从安装边界来看，这款电机整体外形尺寸为42mm×42mm×40mm，方正的机身可以适配狭窄空间内的安装需求，不管是嵌入设备内部的紧凑安装位，还是外露安装在设备机架上，都不会占用过多安装空间。机身外壳采用金属端盖搭配黑色塑封定子的结构，既能够保证结构强度，保护内部绕组与磁钢不受外力损坏，又能通过金属端盖实现一定的散热效果，在长时间连续运行时能够及时散出绕组产生的热量，避免电机过热导致扭矩下降或者寿命缩减。电机前端的轴承位采用同心度校准设计，保证输出轴的径向跳动控制在极小范围内，在高速运行时也能保持平稳，减少传动过程中的噪音与磨损，延长整套传动机构的使用寿命。
