方形法兰安装式混合式步进电机结构设计

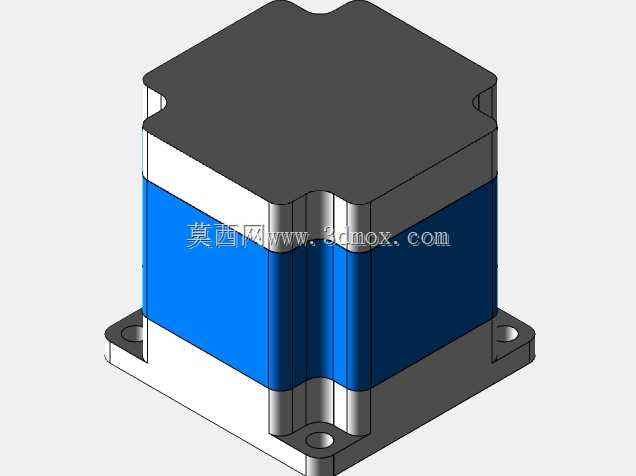

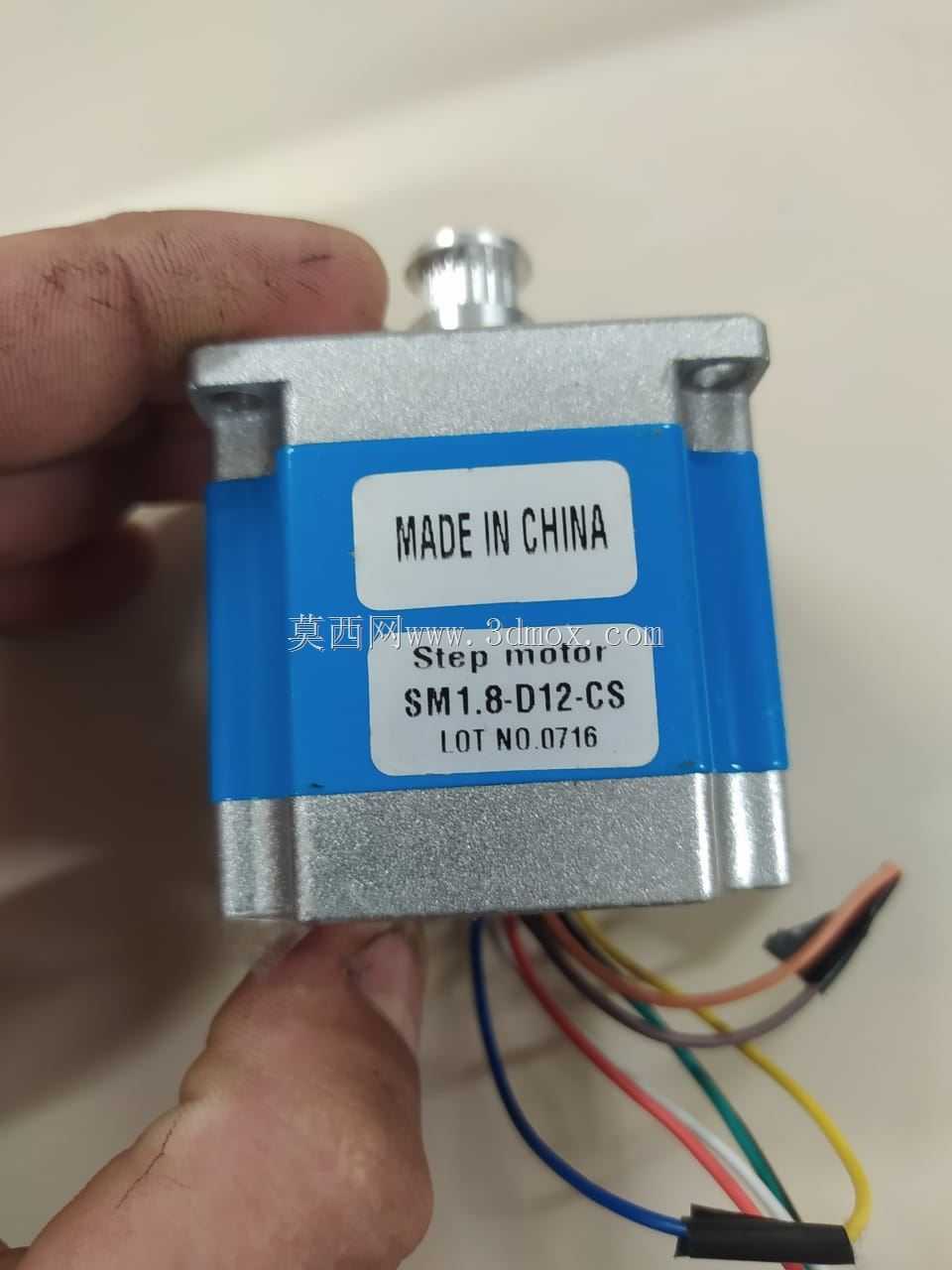

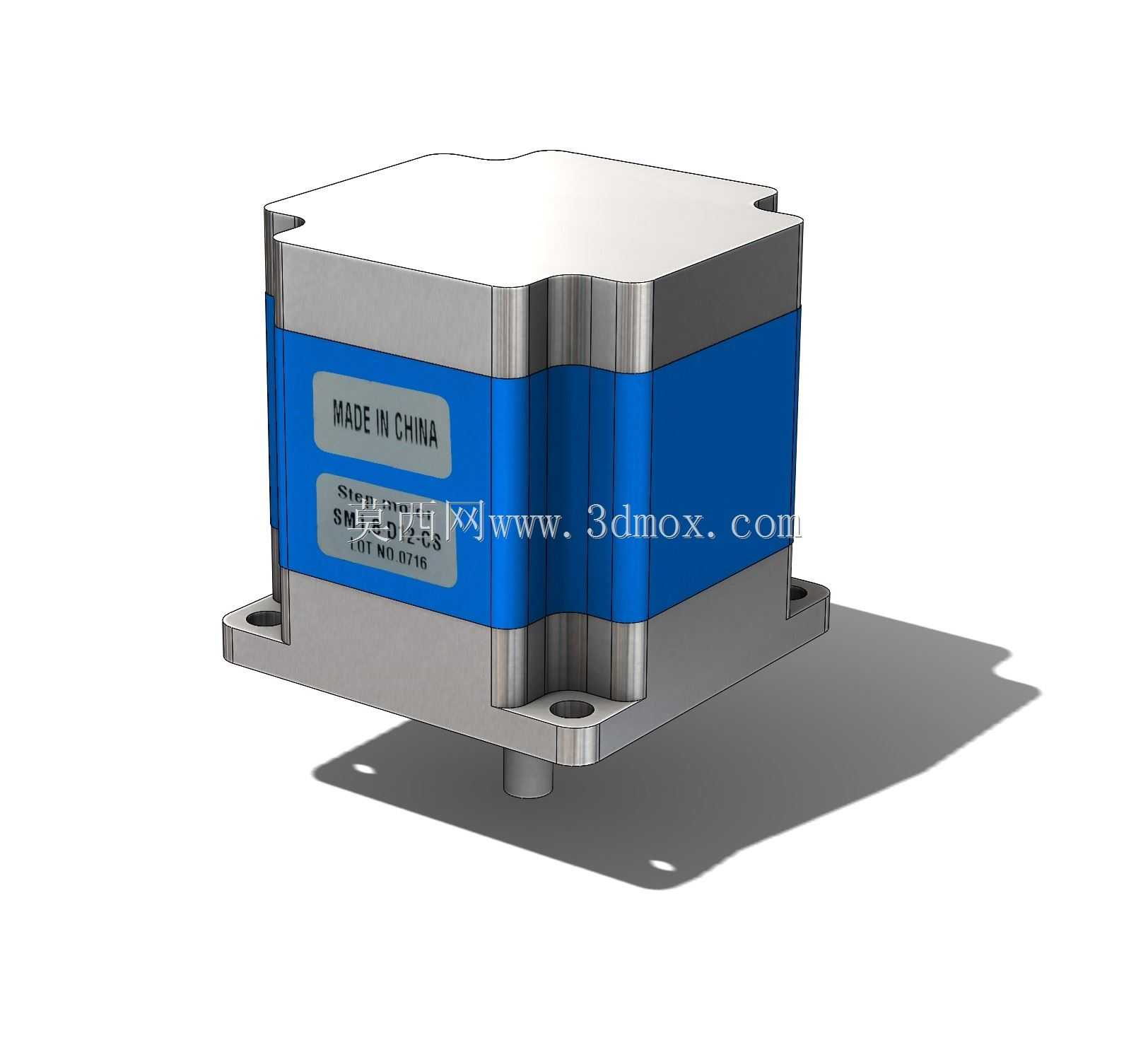

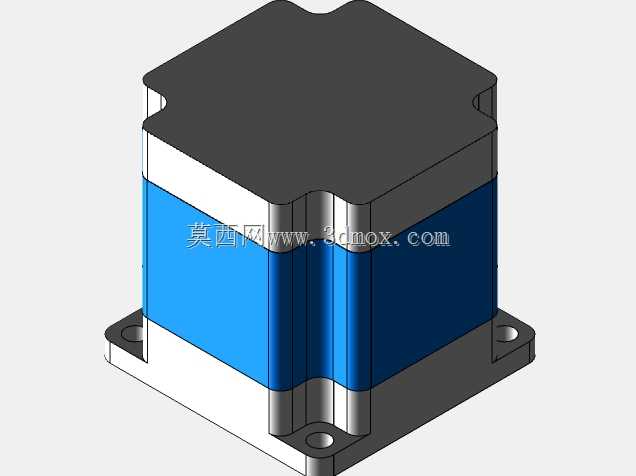

这款步进电机的三维结构设计，主要面向工业自动化产线传动、小型数控设备进给、3D打印运动轴驱动、精密检测平台位移控制这类对定位精度有稳定要求的应用场景，作为开环控制场景下的核心动力执行元件，它可以将电脉冲信号直接转化为对应角位移输出，不需要额外的位置反馈元件就能实现固定步距的精准转动，适配低速大扭矩的直接传动需求，省去额外减速机构带来的传动间隙与成本损耗。从实际用途来看，它既可以搭配同步带、丝杠实现直线方向的精准位移驱动，也可以直接连接转盘、夹具实现固定角度的分度转动，在小型包装设备的送料机构、电子组装设备的 pick 位移动作、激光雕刻设备的轴系传动中都能适配，相比伺服电机它的控制逻辑更简单，低速运行时扭矩输出更平稳，不会出现低速抖动的问题，成本也更适配中小批量设备的选型需求。在功能特性设计上，这款电机采用两相混合式结构设计，机身中部做了周向的散热筋结构，蓝色包覆的壳体既可以区分机身的定子固定区域，也能增大壳体和空气的接触面积，长时间连续运行时可以更快把定子绕组产生的热量散出，避免温升过高导致的扭矩衰减；机身侧面预留的标签粘贴位，可以清晰标注电机的步距角、额定电流、相电阻这类核心参数，方便设备运维时快速核对参数；输出轴采用单出轴D型切边设计，和联轴器、带轮连接时可以有效防止周向打滑，不需要额外的键连接就能传递额定扭矩，装配效率更高。设计思路上整体优先考虑安装的通用性与运维的便捷性，底部采用方形法兰安装结构，四个安装孔做了沉头设计，使用内六角螺栓从下往上锁紧时，螺栓头不会突出法兰底面，保证电机安装面和设备安装板完全贴合，不会出现安装倾斜导致的轴系不同心问题；机身的棱角处做了小圆弧过渡处理，既可以避免装配时锐边划伤操作人员，也能提升壳体的结构强度，减少运输、装配过程中磕碰导致的壳体变形。从安装边界尺寸来看，这款电机的法兰安装孔位遵循通用的步进电机安装尺寸规范，输出轴的轴径、伸出长度都匹配市面上通用的联轴器、同步轮规格，设备选型时不需要额外定制转接件就能直接替换同规格的传统步进电机；机身的整体宽度、高度都做了紧凑化设计，在保证额定扭矩输出的前提下尽可能压缩轴向与径向的安装空间，适配小型自动化设备内部局促的安装布局，接线端的预留位置也避开了安装法兰的锁紧区域，接线时不需要额外预留扳手操作空间，进一步压缩设备整体的布局尺寸。
