欧标2040工业铝挤压型材结构设计

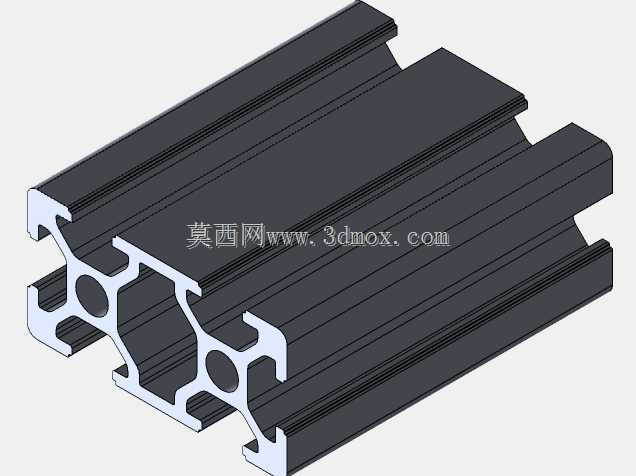

这款2040规格的工业铝型材，是轻量化工业机架搭建场景中应用极为广泛的基础构件，常被用于小型自动化设备护罩、电子生产线工作台边架、检测仪器安装支架、3D打印机运动框架、桌面型工装夹具承载台等场景，相比同截面的钢制型材减重超过60%，同时保留足够的结构刚性，适配轻载到中载的各类静态、低动态载荷安装需求。从功能特性来看，该型材采用6063-T5铝合金挤压成型，截面四周设计有标准的欧标槽道，槽口宽度适配常用的T型螺栓、弹片螺母，无需对型材进行焊接、打孔等二次加工，即可快速完成各类附件的锁紧固定，大幅缩短机架组装周期，后期调整改造时也能随意拆装复用，不会像钢制焊接机架那样出现改动即报废的问题。型材截面的内部筋板采用对称式布局设计，两侧的空腔结构既可以作为走线通道容纳设备的电源线、信号线，也能嵌入密封条、端盖、活动脚轮、调节脚杯等配套配件，实现整洁的一体化装配效果。在设计思路上，这款型材充分考虑了模块化装配的需求，截面的安装孔位、槽道位置完全遵循工业铝型材的通用互换标准，可与同系列的2020、4040等规格型材通过角码、连接板直接拼接，不需要定制特殊的转接件，降低用户的配件采购成本。外形尺寸上，型材截面公称尺寸为20mm×40mm，截面的外接轮廓公差控制在±0.2mm以内，槽道的位置度公差不超过0.1mm，保证拼接后框架的整体平面度与垂直度，单根型材的常规供货长度可根据使用需求裁切，安装时可根据承载需求选择端面攻丝、内置连接件、外置角码等多种连接方式，适配不同的安装边界条件：当用于水平承载横梁时，可在型材内腔加装钢质衬条提升抗弯能力，跨度可支持到1.2米无明显形变；当用于垂直支撑立柱时，单根立柱可承载最高80kg的静态载荷，完全满足小型工业设备的框架搭建需求。型材表面采用阳极氧化处理，耐磨耐腐蚀，日常使用中不会出现锈蚀掉漆的问题，洁净车间、普通生产车间甚至潮湿的测试环境都能长期稳定使用，不需要额外做表面防护处理。
