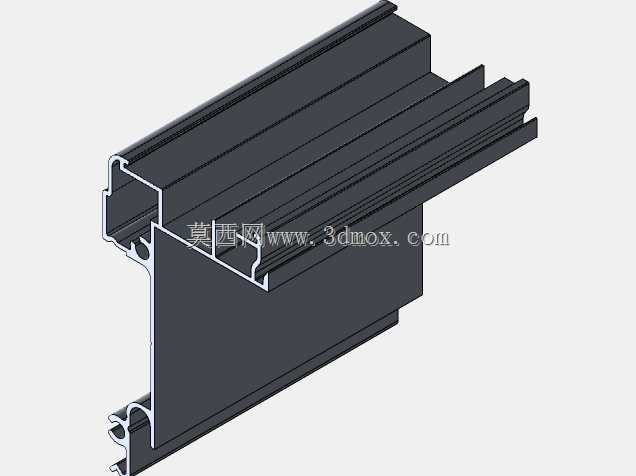

阿鲁米努姆科尼断桥隔热铝型材截面结构

该模型呈现的是建筑门窗领域常用的断桥隔热类铝合金型材截面结构，这类型材是当前民用建筑、商用建筑外窗与外门系统的核心承载构件，主要应用于住宅阳台封闭、写字楼外立面门窗、阳光房框架搭建、工业设备观察窗围护等场景，承担窗体结构支撑、玻璃嵌装固定、多腔密封阻流、冷热桥阻断的核心作用。从实际使用场景来看，这类型材需要长期承受户外风压、温度交变、雨水侵蚀等复杂工况，因此截面结构的设计直接决定了整窗的抗风压性能、水密性、气密性与保温隔热能力。从功能特性来看，该型材采用多腔室结构设计，外侧腔体用于抵御户外环境侵蚀，设置有专用的胶条嵌装卡槽，可卡装三元乙丙密封胶条实现框扇之间的软接触密封，阻断雨水与空气的渗透路径；中间的隔热腔用于填充隔热条，阻断铝合金材质的冷热传导路径，避免冬季室内热量通过型材快速散失、夏季室外热量向室内传导，有效降低建筑暖通系统的能耗；内侧腔体用于匹配室内装饰面的安装需求，设置有五金件安装槽位，可适配铰链、执手、锁点等门窗五金的固定安装，无需额外打孔破坏型材结构。从设计思路来看，该截面遵循等压平衡原理设计，在型材外侧设置有排水孔位对应的导流腔，可将渗入框扇缝隙的雨水通过等压腔导流至室外侧排出，避免雨水倒灌进入室内；型材的壁厚设计符合建筑门窗的受力要求，主要受力部位的壁厚满足高层住宅的抗风压等级要求，非受力部位通过优化壁厚实现轻量化控制，降低材料成本与整窗重量。从安装边界来看，该型材的截面外轮廓尺寸适配常规65系列、70系列断桥窗的安装模数，框体拼接时可通过专用角码实现45度组角连接，组角部位注胶密封后可实现整框的结构强度与密封性能；型材的玻璃嵌装槽宽度适配5+20A+5规格的中空玻璃，可根据不同地区的保温需求调整玻璃配置，槽口设置有玻璃压条安装位，安装玻璃后通过卡装压条实现玻璃的压紧固定，配合玻璃密封胶条可消除玻璃与型材之间的装配间隙，避免玻璃受风压产生异响与渗漏。型材外侧的卡槽可适配纱窗导轨的安装，实现窗扇与纱窗的一体化装配，满足夏季防蚊的使用需求，整体截面的各槽位尺寸均遵循门窗型材的通用装配标准，可与同系列的框料、扇料、中梃料实现通用互换，降低生产加工的模具成本与物料管理难度。
