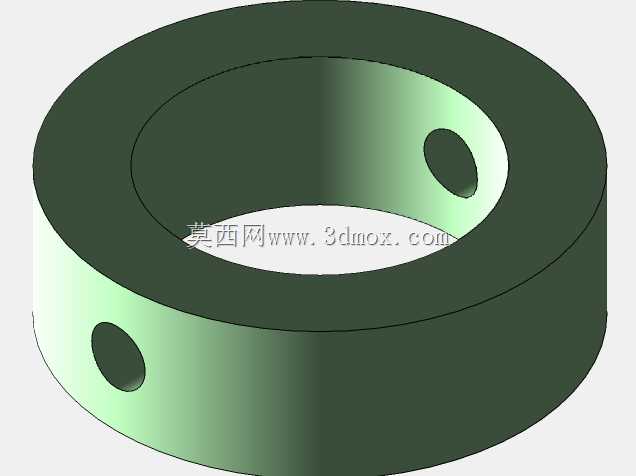

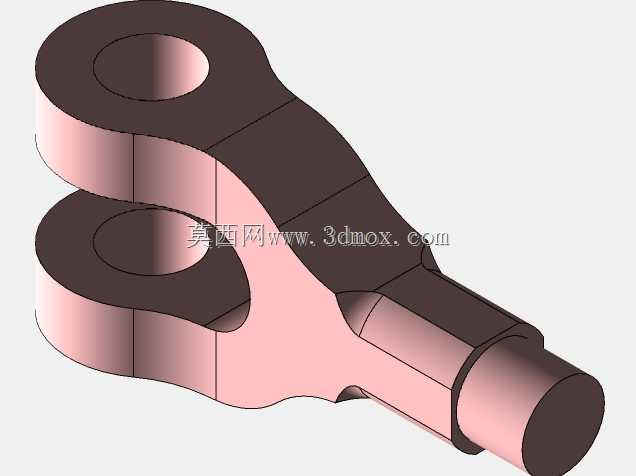

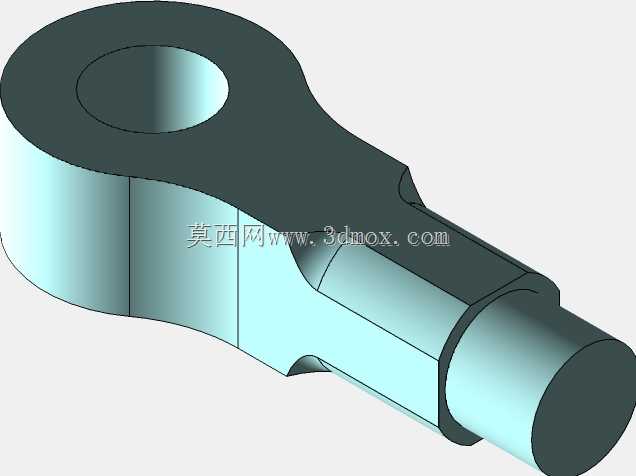

带径向安装孔的环形关节连接构件

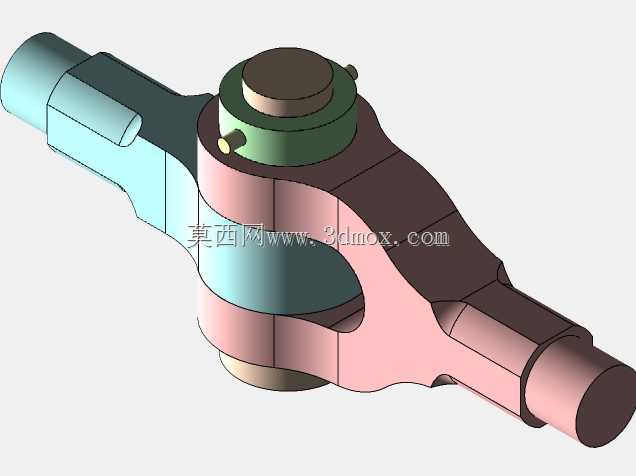

这款环形关节构件是机械铰接系统中的核心基础零件，主要应用于需要实现相对回转、小角度摆动的机械连接场景，常见于工业机械手关节模组、自动化生产线翻转机构、工装夹具铰接部位、物流输送线摆转组件以及轻型工程机械的连杆连接节点中，承担着承载径向载荷、限定回转轴线、为相邻构件提供稳定铰接基准的核心作用。该构件整体采用等厚圆环结构设计，主体为同轴的内外圆柱面构成的环形基体，内外圆的同轴度公差控制在较高精度区间，能够保证铰接回转过程中不会出现卡滞、偏磨的问题，内孔可适配铰接销轴、衬套或者回转芯轴，外圆可作为安装定位基准或者与外部套筒类零件配合。在环形基体的侧壁上，对称开设了两个径向贯通的圆孔，这两个孔的轴线处于同一平面且共同经过环形基体的中心轴线，孔位经过精准定位，可用于穿装锁紧销、定位螺钉或者连接拉杆，既能够实现与相邻铰接部件的周向固定，也可以通过穿装不同规格的连接件适配多种安装需求，避免关节在承受交变载荷时出现相对窜动。从设计思路来看，这款构件优先考虑了铰接场景下的载荷分布特性，环形基体的壁厚经过力学核算，能够在满足轻量化要求的前提下，承受额定范围内的径向载荷与小幅轴向载荷，对称布置的径向孔能够让锁紧作用力均匀分布在基体圆周上，避免局部应力集中导致的构件变形，同时光滑过渡的孔口与棱边设计，能够减少装配过程中对配合零件表面的划伤，也能降低应力集中系数，提升构件的疲劳使用寿命。在安装边界方面，该构件的轴向厚度与内外径尺寸适配常规的铰接安装空间，安装时可将内孔与铰接芯轴配合，径向孔对准相邻构件的连接孔位后穿装紧固件即可完成装配，不需要额外加工复杂的定位结构，能够大幅缩减铰接模组的装配工时，同时对称的结构设计让构件在安装时不需要区分周向朝向，降低了现场装配的操作难度。在实际使用过程中，该构件可配合耐磨衬套使用，进一步降低回转过程中的摩擦损耗，也可根据实际载荷工况调整基体材质与热处理工艺，适配从轻载自动化设备到中载工程机械的不同铰接需求，其规整的外形也便于后续的维护更换，不需要复杂的拆卸工装即可完成零件替换。
