轮毂电机配套螺旋弹簧减震结构

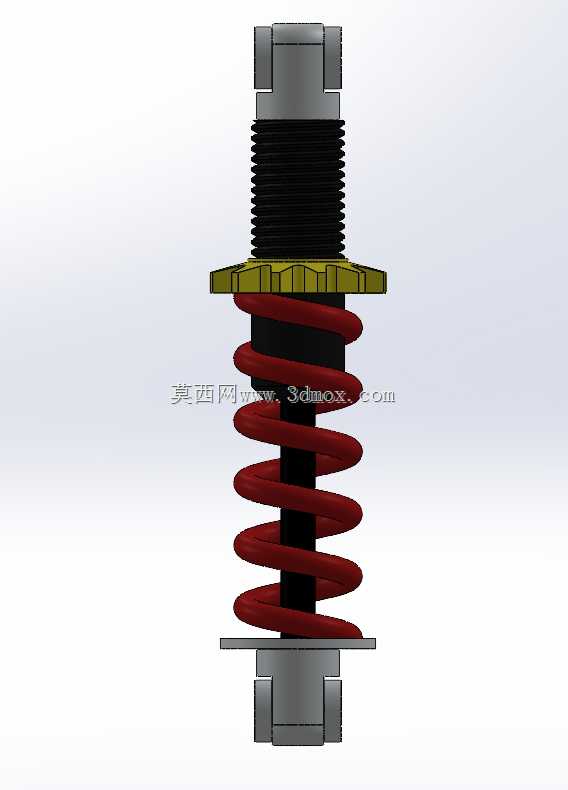

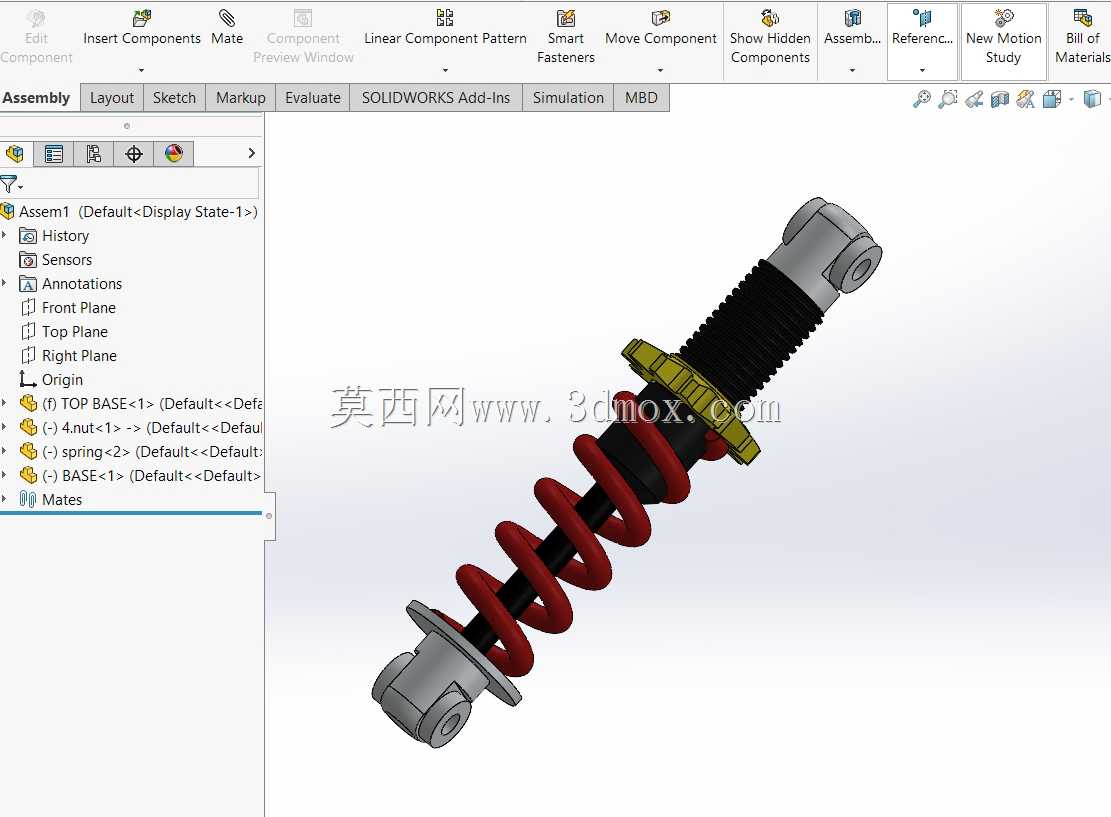

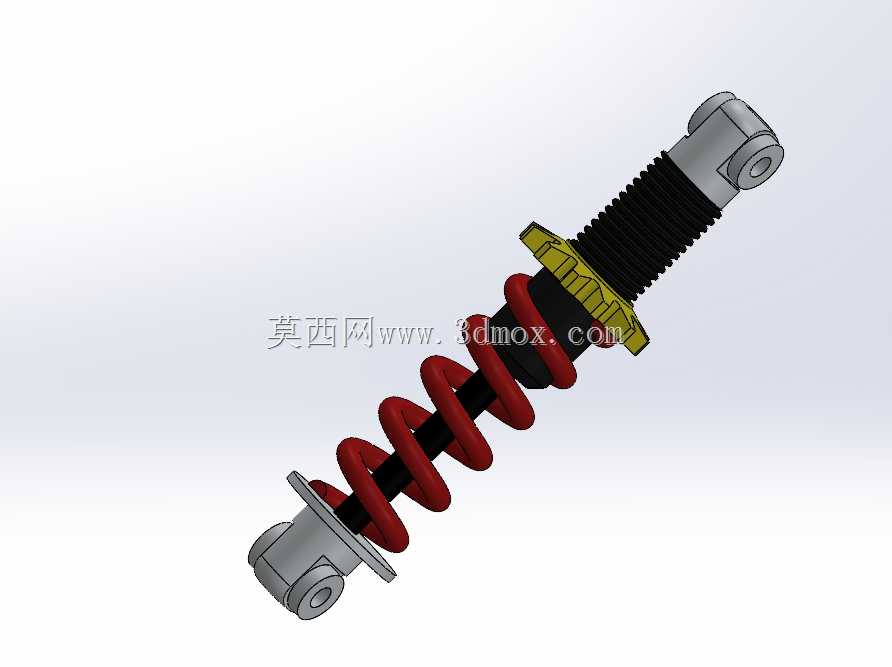

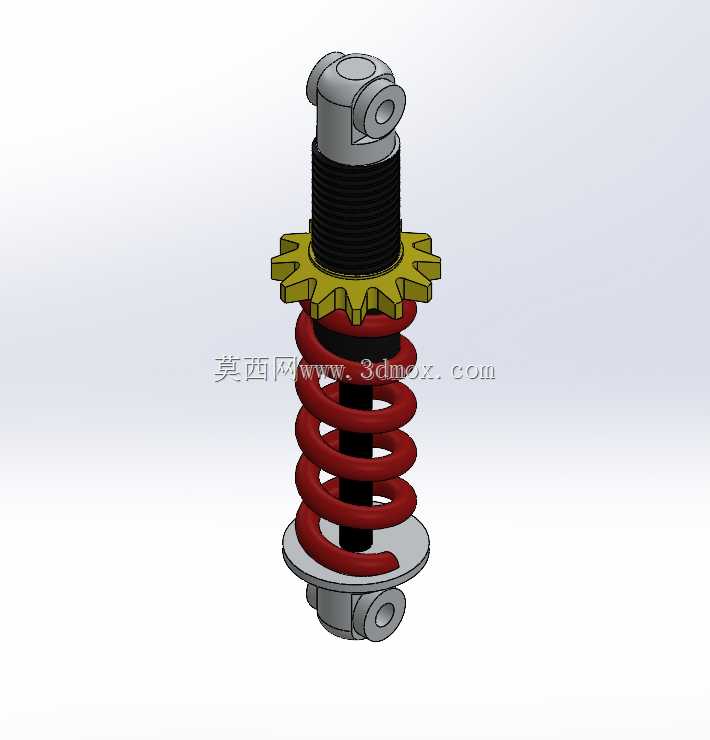

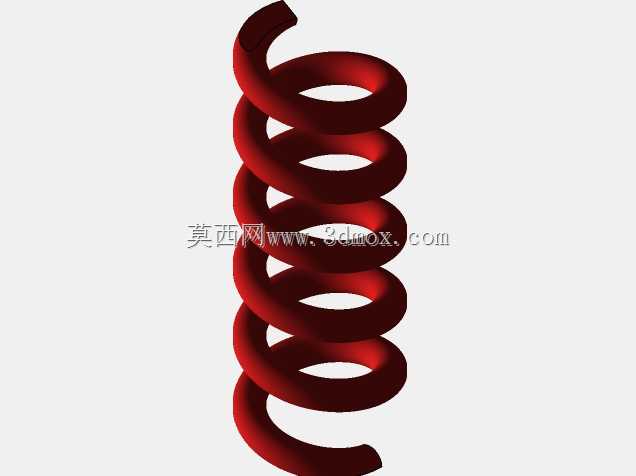

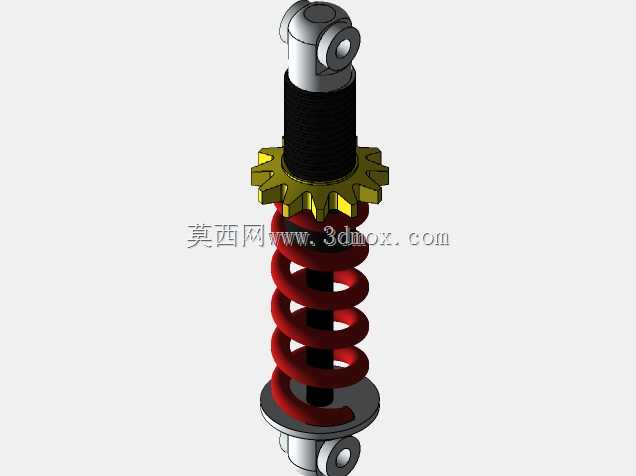

　　这款减震结构主要适配轮毂电机驱动的行走机构，常见于小型电动代步车、低速电动作业设备、非道路小型移动载具的行走悬架系统中，核心作用是滤除行驶过程中路面传递的竖向冲击，避免刚性冲击直接传递至轮毂电机本体与车架结构，既保护电机内部绕组、轴承等精密部件不受冲击载荷损坏，也能提升整机行驶的平顺性，降低结构件长期受交变冲击产生的疲劳失效风险。从结构设计逻辑来看，整体采用同轴式布局，上下两端均设置带铰接孔的安装接头，铰接结构可适配悬架跳动过程中的小角度摆转，避免安装位出现卡滞或附加弯矩；中间芯轴作为导向承载结构，外部套设的红色螺旋弹簧为主要弹性承载元件，弹簧刚度经过匹配调校，可覆盖常规载具的额定载荷区间，既能在静载状态下支撑车身重量，

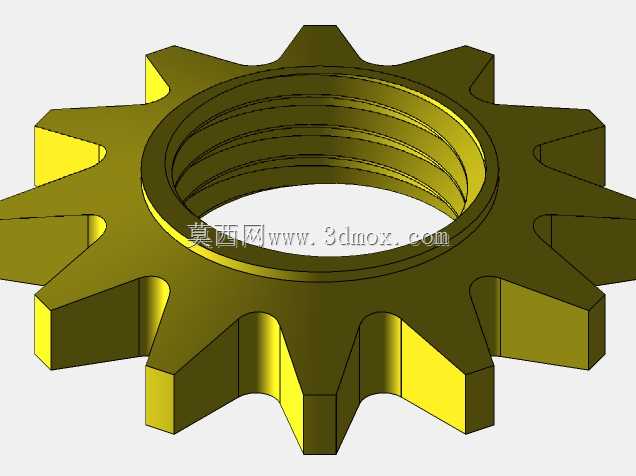

　　也能在动载冲击时产生弹性形变吸收冲击能量。弹簧上端设置的齿状调节盘为预紧力调节结构，通过转动齿盘可调整弹簧的初始预压缩量，适配不同载荷工况下的车身高度与减震软硬需求，调节齿盘的外齿结构方便使用专用工具卡持转动，调节操作无需完全拆解减震总成，适配售后维护与工况调试的实际需求。上下安装接头的铰接孔采用同轴等径设计，可直接匹配常规规格的铰接销轴，安装时无需额外加工转接件；芯轴与弹簧之间预留足够的径向间隙，避免弹簧压缩形变过程中与芯轴发生摩擦剐蹭，降低部件磨损产生的异响与失效风险。整体结构的径向轮廓尺寸控制紧凑，可直接安装在轮毂旁的狭小安装空间内，不会与轮毂、转向节等周边部件发生运动干涉；

　　上下铰接点的中心距在静载状态下的尺寸适配多数小型电动行走设备的悬架安装行程，压缩行程与拉伸行程的余量设置充分，可应对坑洼路面的大跳动量冲击，避免出现弹簧压并或拉伸脱出的问题。结构中所有承载部件的受力路径经过优化，冲击载荷从下端轮侧接头传入后，经弹簧缓冲再传递至上端车架侧接头，芯轴仅承受导向方向的载荷，不承担额外的弯曲应力，有效提升了整体结构的疲劳寿命，适合小批量设备配套选型与结构参考使用。
