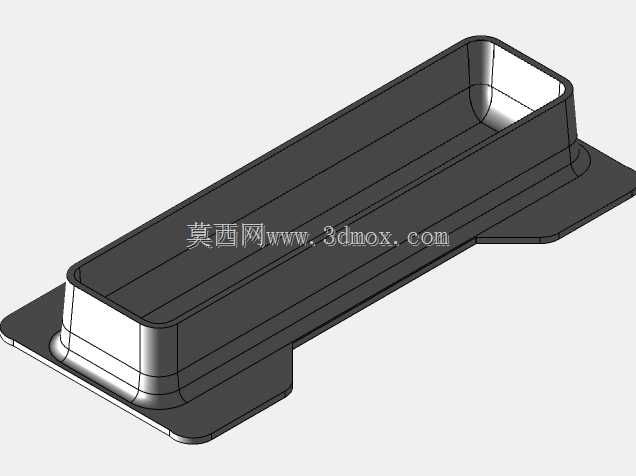

带法兰安装边的长槽形荚膜壳体结构

该结构件属于工业设备配套的容纳防护类壳体部件，主要应用在需要对狭长形内置组件进行包覆防护、介质隔离的工业场景中，常见于小型机电设备的内置腔体、流体通路的导槽防护、电子元器件的封装外罩等工况，能够为内部组件提供稳定的容纳空间，同时隔绝外部粉尘、水汽、飞溅碎屑的侵入，也可作为低压流体的导流槽体使用，避免介质输送过程中出现溢漏、飞溅问题。从实际用途来看，该部件既可以作为独立的防护外罩直接扣合在安装基面，通过侧边法兰完成固定，也可作为设备内部的嵌装衬套，嵌入预设的安装槽内，为内部的长条状元件比如线束组、小型传动杆、传感排线等提供规整的排布空间，避免内部元件在设备运行过程中出现移位、剐蹭、磨损问题，同时也能在一定程度上阻隔设备运行产生的振动传递，对内置脆弱元件起到缓冲防护的作用。在功能特性设计上，该壳体采用一体成型的长槽型结构，槽体内壁做了顺滑的圆角过渡，没有尖锐的棱角结构，既能够避免内置元件装配时被边角刮损，也能减少槽内的清洁死角，在作为流体导槽使用时可以降低介质流动的阻力，减少残液滞留。槽体上口边缘做了加厚翻边处理，能够提升槽体整体的结构刚性，避免长槽结构在长期受力后出现侧壁变形、上口外扩的问题，同时翻边结构也能在扣合密封盖时提供平整的压合面，配合密封垫可以实现可靠的端面密封。侧边延伸出的一体式法兰安装边，和槽体主体平滑过渡连接，法兰上预留的安装位可以适配常规的紧固件安装，安装边和基面贴合的一面做了平面度处理，装配后能够和安装基面紧密贴合，避免出现缝隙导致防护失效。从设计思路来看，该结构优先考虑了装配便捷性和结构耐用性，整体采用等壁厚设计，在保证结构强度的前提下尽可能控制部件自重，槽体转角位置都做了圆弧过渡处理，既符合成型工艺的要求，减少应力集中问题，也能提升部件的抗冲击能力，在受到外力挤压时不会在转角位置出现开裂变形。法兰边和槽体的连接位置做了渐变加厚的过渡结构，避免连接处因为截面突变产生应力集中，在设备长期运行产生振动的工况下，不会出现法兰边断裂、连接位置开裂的问题。在外形尺寸与安装边界上，该部件整体为狭长矩形布局，槽体内部的净空尺寸适配常规长条状元件的排布需求，法兰边向外延伸的宽度控制在合理范围，不会占用过多的安装平面空间，槽体的深度根据内置元件的最大高度设计，既能够完全容纳内置组件，也不会因为槽深过大造成空间浪费，装配时只需要在安装基面预留对应尺寸的嵌入槽或者平整安装面，通过法兰边的紧固件即可完成快速固定，不需要额外设计复杂的连接结构，适配性较强，可以在多种小型工业设备的结构设计中直接配套使用。
