电位计式万向节飞行操纵杆结构设计

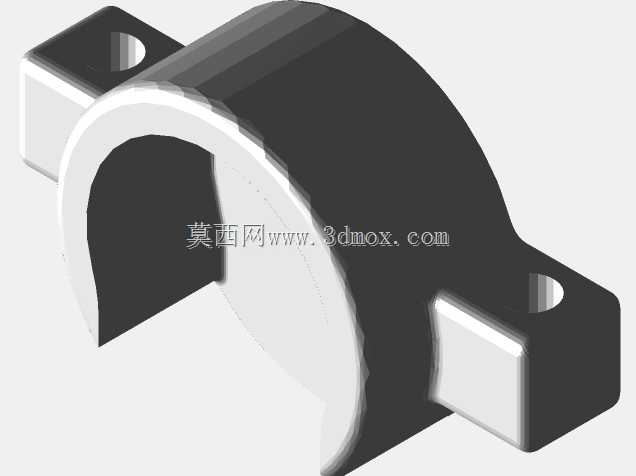

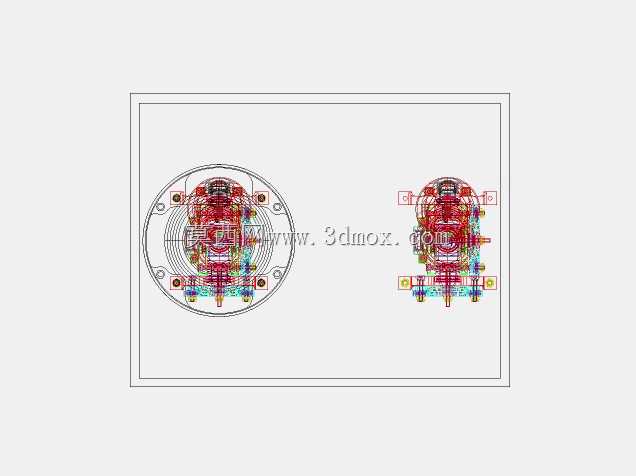

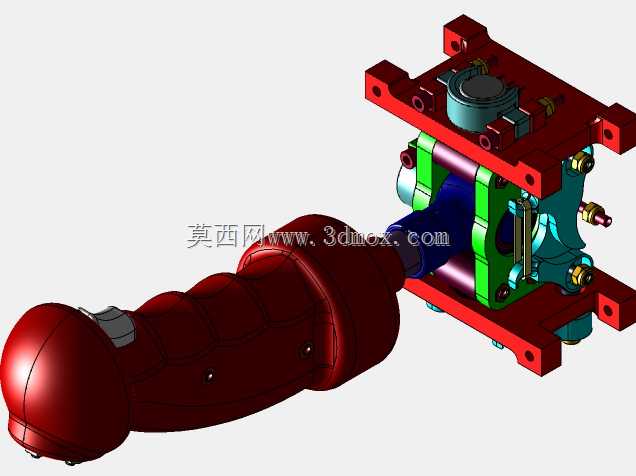

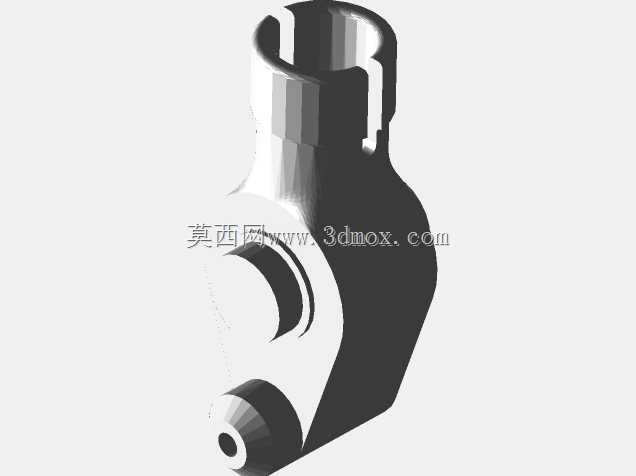

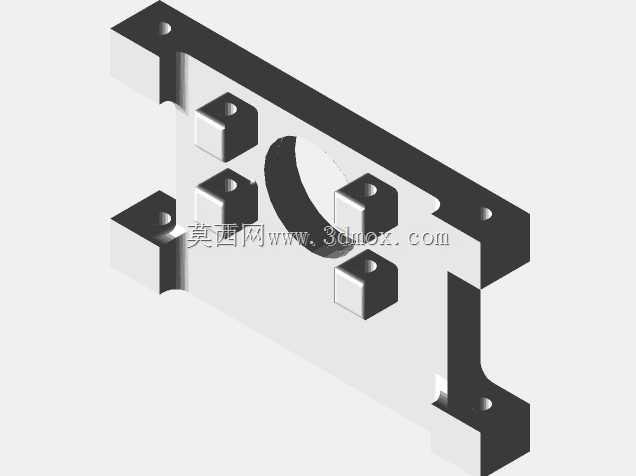

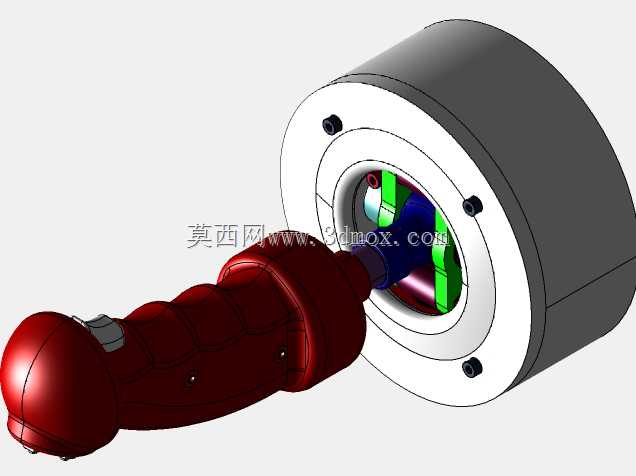

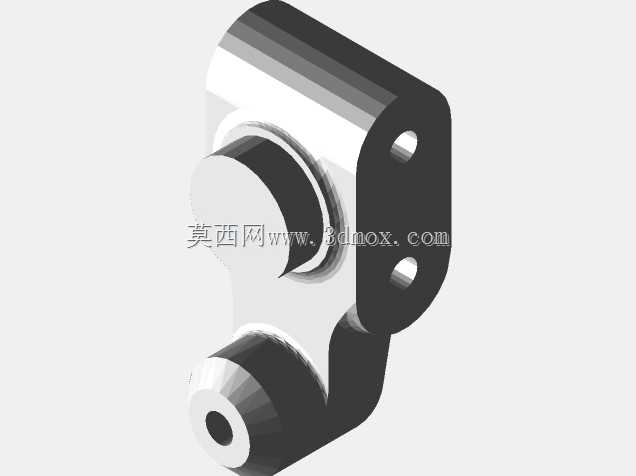

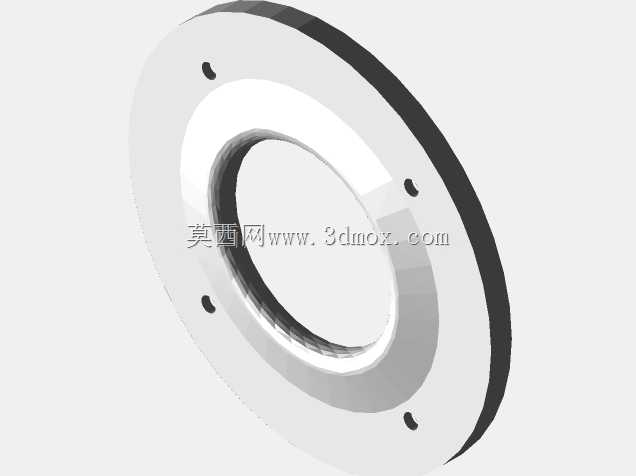

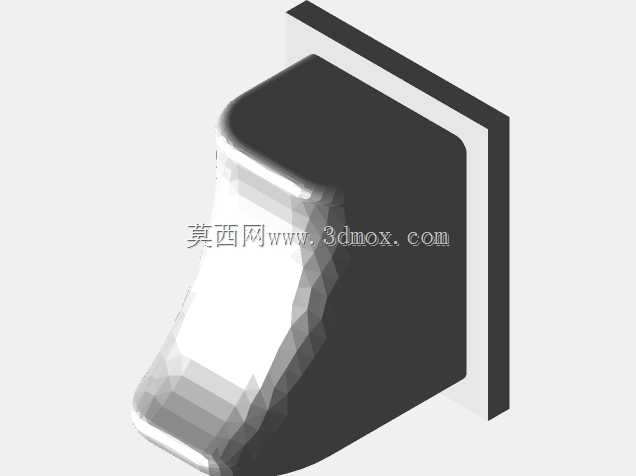

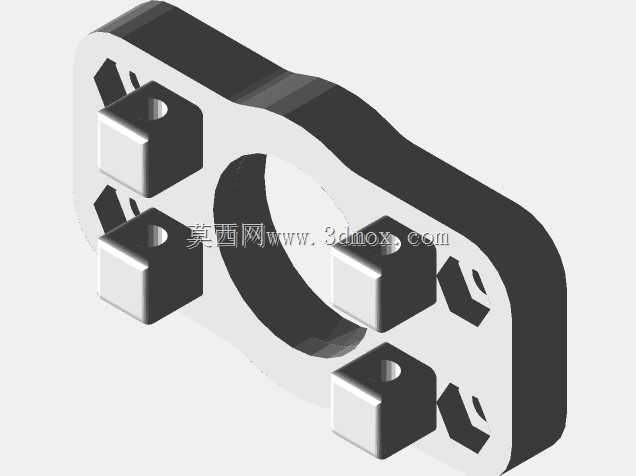

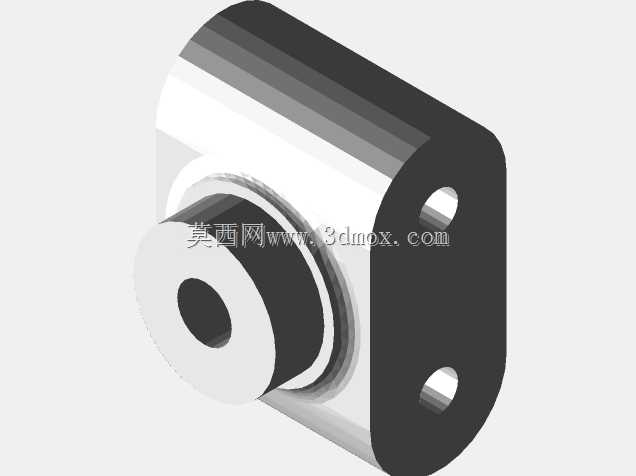

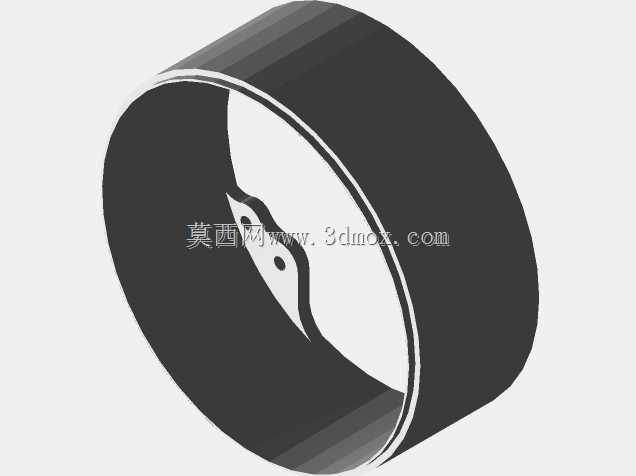

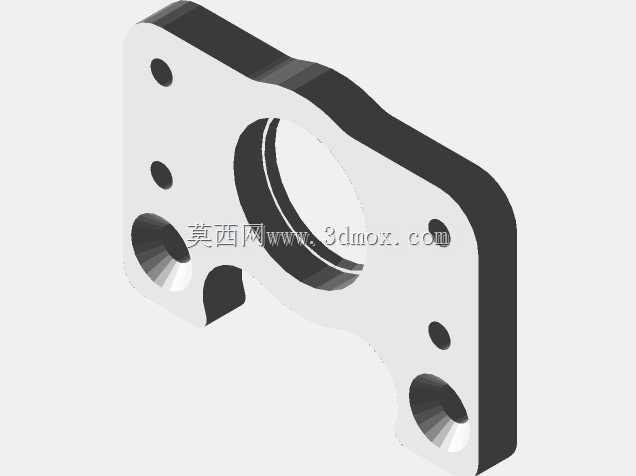

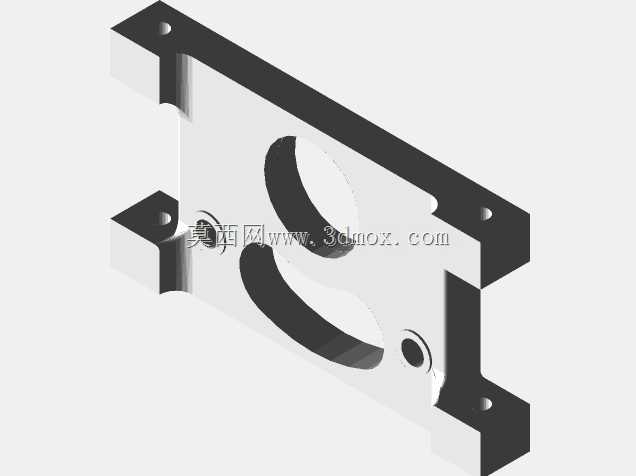

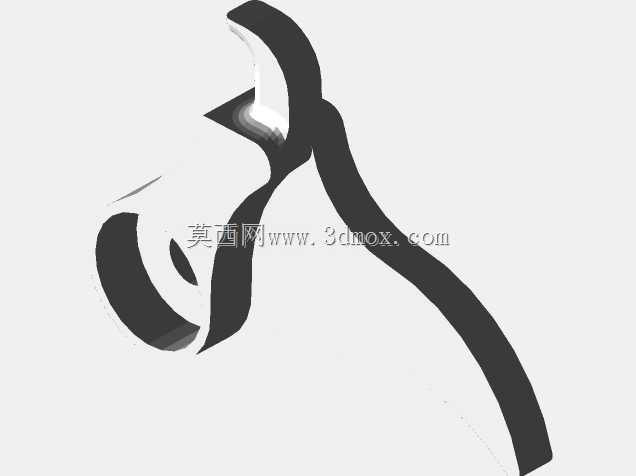

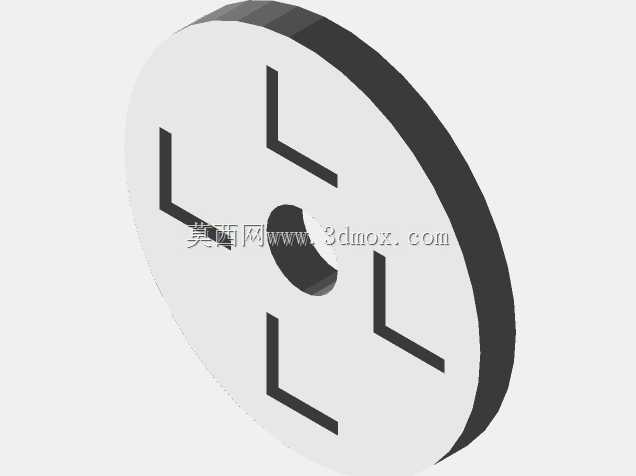

该操纵装置主要面向飞行模拟训练场景，可适配桌面级飞行模拟外设搭建需求，为模拟飞行爱好者、航空入门学员提供贴近真实操纵手感的输入硬件，也可用于小型无人机地面操控台、工业虚拟仿真操控终端的人机交互输入环节，替代传统霍尔传感方案实现高性价比的多轴姿态输入功能。产品核心采用万向节传动结构，将手柄端的多向摆动动作转化为两个正交轴的独立旋转运动，分别对应飞行控制中的俯仰、横滚通道操控，手柄握持区域采用贴合人手握持弧度的曲面造型，表面设置防滑纹理与指位凹陷，长时间操控不易产生疲劳，顶端预留功能按键安装位，可扩展配平、模式切换等自定义操控功能。设计过程中优先考虑电位计的安装适配性，将两个线性电位计分别布置在万向节的两个旋转轴端，通过轴套与传动结构刚性连接，避免传动间隙带来的操控死区，电位计选型采用常见的10K旋转电位器，采购替换成本低，适配常规的模拟信号采集电路，无需额外的信号解码模块即可输出对应摆角的电压信号。外壳采用圆筒式安装结构，法兰端设置三个均布的安装孔，可直接固定在模拟座舱台架、桌面支架上，安装法兰的定位基准面与内部万向节中心重合，保证安装后操纵杆的摆动中心与设计基准一致，手柄处于中位时整体轴向长度适配常规桌面操控的手臂摆放距离，摆动角度范围覆盖真实通航飞机操纵杆的常规行程，不会出现超程碰撞外壳的问题。内部传动结构做了限位设计，在万向节的两个旋转方向分别设置硬限位凸台，避免过度摆动拉扯电位计引脚与内部接线，所有转动配合位置预留合适的间隙，可适配3D打印加工的公差范围，个人用户也可自行打印零件完成组装，装配时无需特殊工装，按照轴系顺序依次装入电位计、万向节十字轴、手柄连接轴即可完成主体装配，接线端预留统一的出线槽，方便整理线束连接到主控采集板。整体结构兼顾了加工便利性与操控手感，相比霍尔传感方案成本更低，调试难度更小，适合个人DIY制作与小批量外设生产使用，安装边界紧凑，不会占用过多台架空间，可搭配油门杆、脚舵等其他模拟外设组成完整的飞行模拟操控套装。
