自行车曲柄脚踏轴承传动组件三维设计

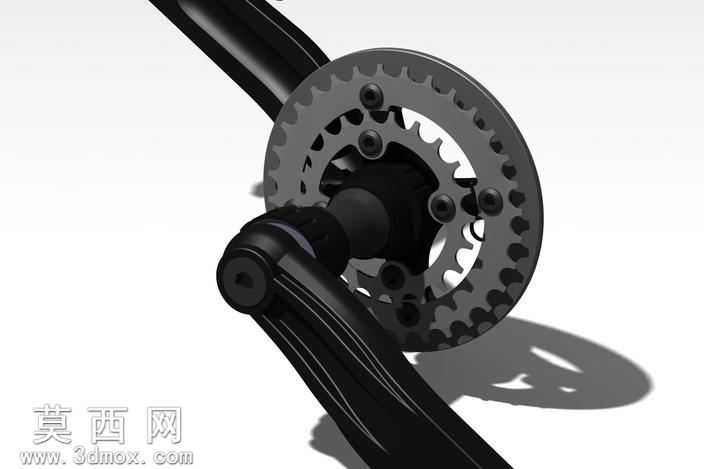

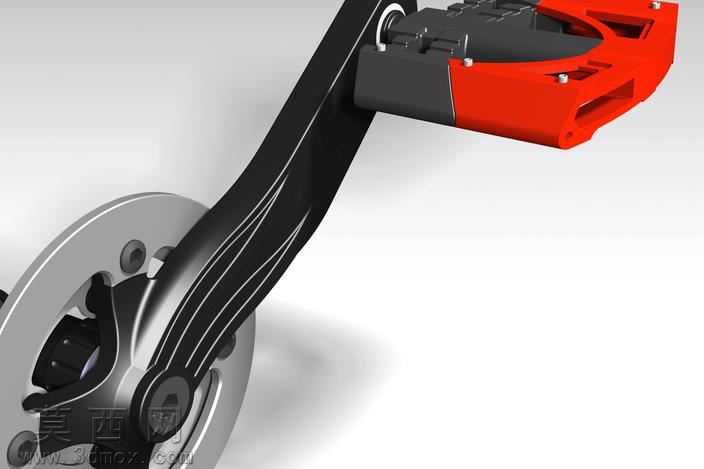

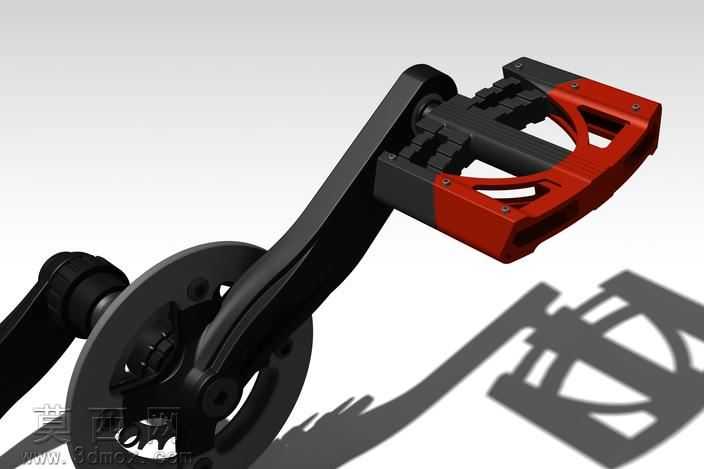

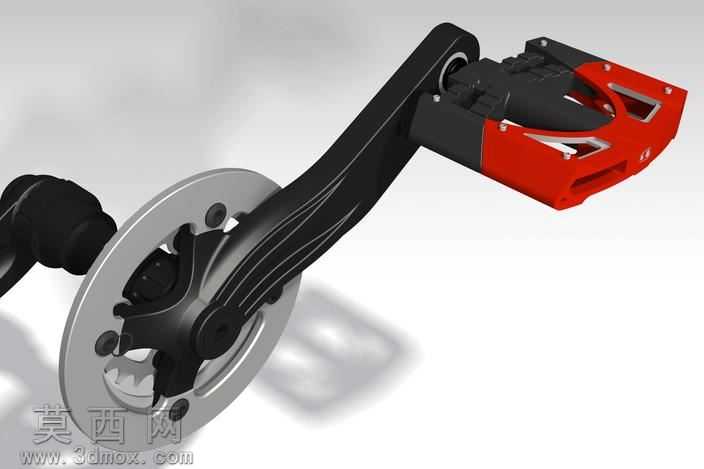

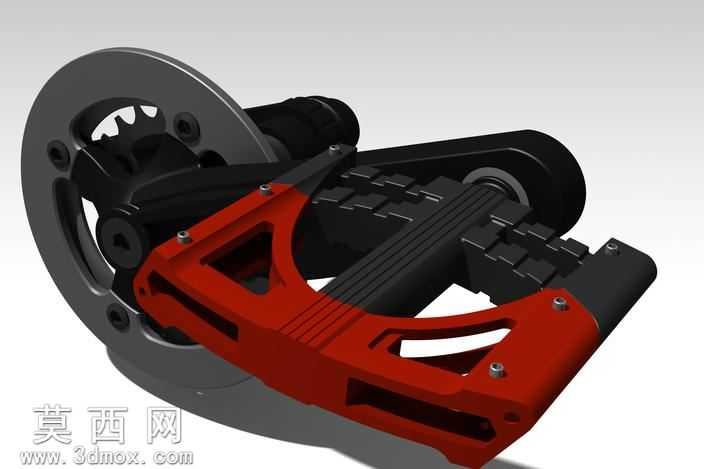

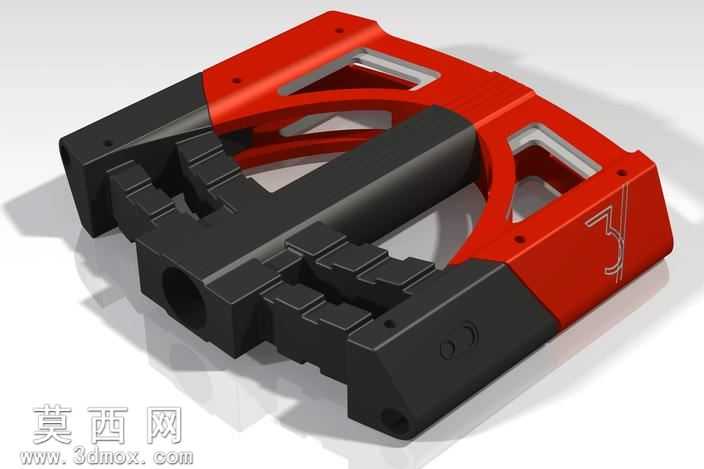

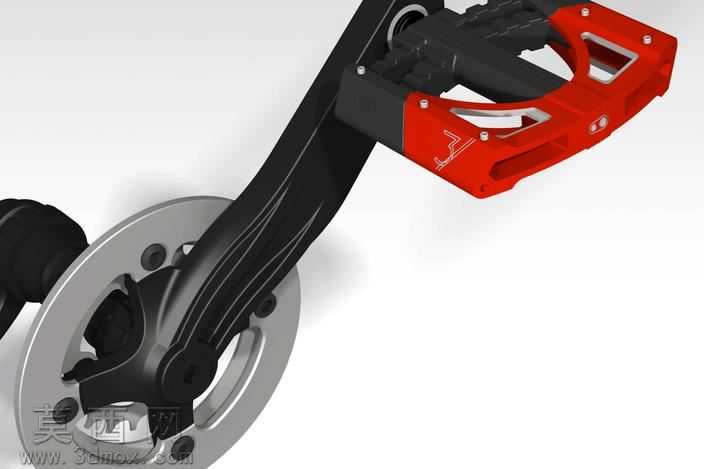

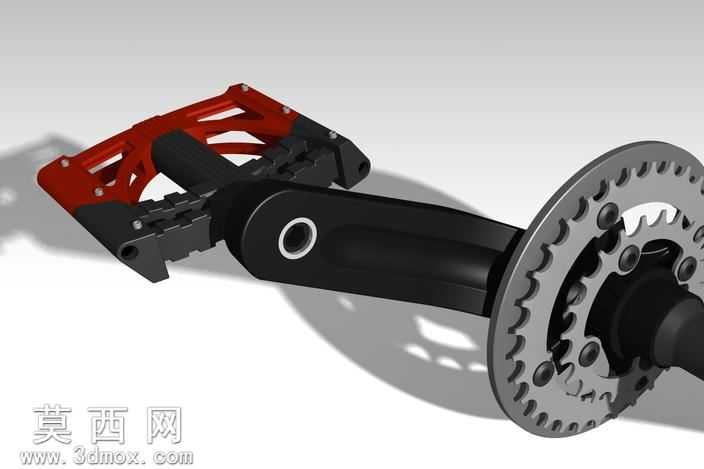

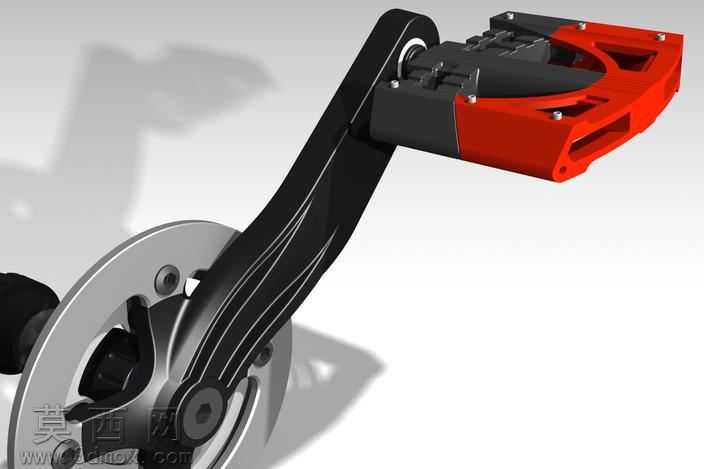

本套自行车传动组件三维模型采用专业三维建模软件完成全参数化构建，建模过程严格遵循自行车零部件实际装配逻辑与尺寸规范，完整还原了bottombracket中轴轴承、SRAM Truvativ hussefelt曲柄、Crankbrothers 50/50踏板三大核心部件的结构细节。建模阶段首先以中轴轴承为基准定位核心，对轴承的内外圈、滚动体、密封结构进行分层特征绘制，保证轴承与车架五通位置的配合公差符合行业通用标准，为整套传动组件提供稳定的旋转支撑基础。曲柄部分采用实体拉伸与曲面修整结合的建模方式，精准复刻了SRAM Truvativ hussefelt曲柄的流线型力学造型，对曲柄与中轴的花键连接结构、曲柄臂的加强筋结构、踏板安装螺纹孔位都做了精细化特征处理，既还原了产品的外观辨识度，也保证了结构装配的干涉检查完全合格。踏板部分针对Crankbrothers 50/50的双面锁踏结构做了拆分建模，分别构建了踏板主体框架、锁止机构、防滑钉、转轴组件，还原了踏板红黑撞色的外观结构与可旋转的活动机构特征。材质渲染阶段针对不同部件匹配对应材质属性，曲柄部分赋予哑光磨砂黑的金属铝合金材质，调整粗糙度参数还原锻造铝合金的细腻颗粒质感；踏板红色框架部分赋予高韧性工程塑料材质，添加轻微的反光属性体现工程塑料的表面质感；金属轴承、转轴部分赋予高抛光铬钼钢材质，调整金属反射强度体现金属部件的坚硬质感；踏板上的金属固定螺丝、防滑钉则赋予不锈钢材质，通过细微的材质差异区分不同零部件的功能属性。整体装配过程按照实际自行车维修组装顺序完成配合约束，中轴与曲柄采用过盈配合约束，曲柄与踏板采用螺纹同轴约束，所有活动部件保留合理的旋转自由度，可直观演示踏板带动曲柄、曲柄带动中轴轴承旋转的完整传动过程，模型结构严谨，细节丰富，可用于自行车结构教学、零部件改装参考、产品渲染展示等多种场景。
