三阶益智魔方结构三维数模设计

本次呈现的三阶魔方三维结构，在结构设计阶段优先考虑了转动副的配合间隙与各分块的定位精度，所有分块的拼接面均做了均匀的0.15mm间隙预留，避免长期转动后出现卡滞、磨损不均的问题。从实际应用场景来看，这类结构既可以作为益智玩具的量产开模参考，也可作为机械结构教学中空间转动副、卡扣拼接结构的演示案例，帮助初学者理解空间限位、多轴联动配合的基础逻辑。

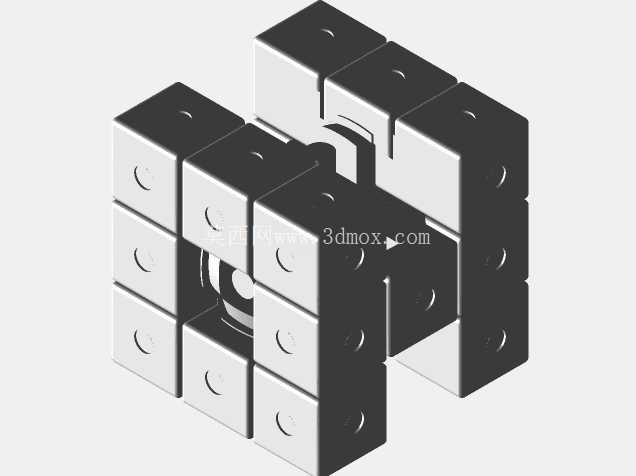

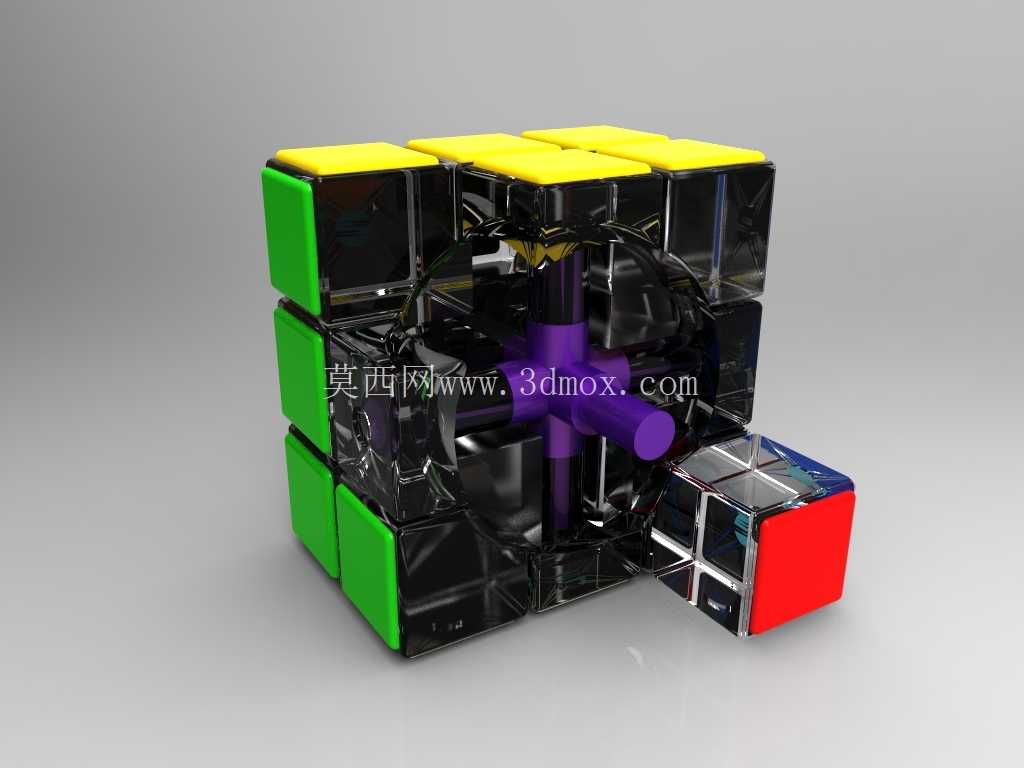

在功能特性设计上，模型还原了标准三阶魔方的核心十字轴连接结构，六个中心块通过卡扣与中心轴连接，可独立绕对应轴向转动，棱块与角块分别设置了对应的卡爪结构，嵌入中心块与相邻块的卡槽内，实现任意面90度转动时所有块体不会脱落，同时保证转动过程中各块的运动轨迹无干涉。设计过程中特意将所有块体的圆角做了统一处理，外边缘R1.2mm的圆角既符合手持操作的触感要求，也能避免注塑或铸造过程中出现应力集中导致的棱角开裂问题，内部卡接位置的圆角设置为R0.8mm，兼顾结构强度与装配便利性。

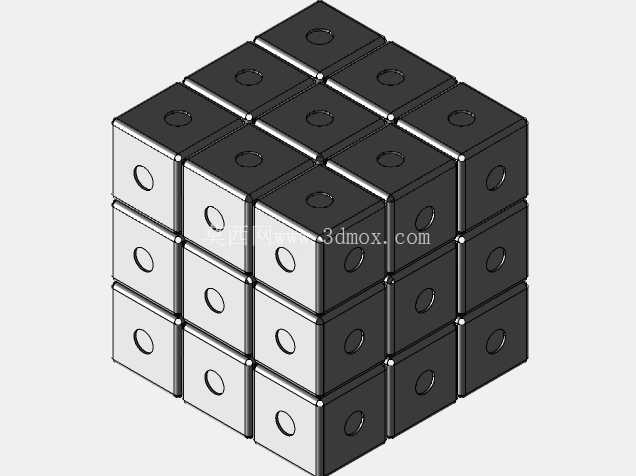

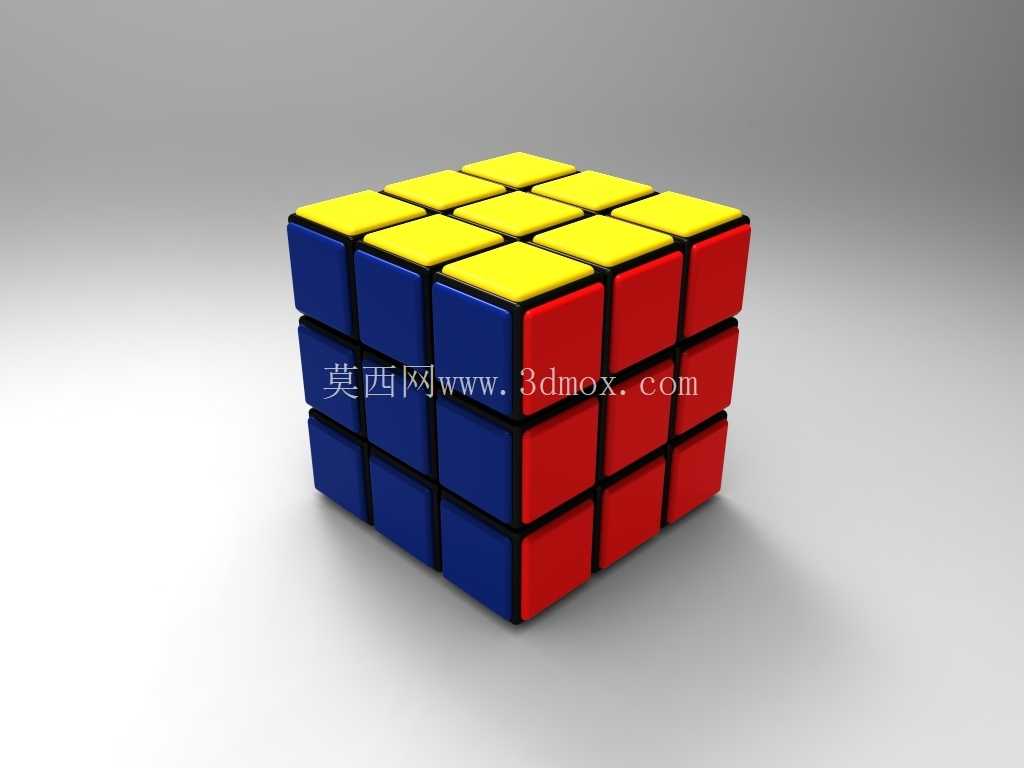

从外形尺寸与安装边界来看，该模型还原的是标准57mm边长的三阶魔方规格，整体为正立方体结构，六个面的色块分区清晰，每个面的9个小块表面齐平，转动到任意角度时相邻面的块体间隙均匀，不会出现高低差。核心轴的尺寸设计预留了弹簧安装位，可适配常规魔方的弹力调节结构，方便后续根据实际使用需求调整转动阻尼，不管是面向竞速使用的低阻尼需求，还是面向儿童使用的高阻尼防松散需求，都可以通过调整中心轴处的弹簧预紧力实现。

在结构细节处理上，每个块体的内部都做了均匀的壁厚设计，壁厚控制在1.8mm，既保证了整体结构强度，也能减少材料用量，降低量产时的成本。角块与棱块的卡爪位置做了加厚处理，厚度达到2.5mm，这部分是魔方转动过程中受力最集中的位置，加厚处理可以有效避免频繁转动后卡爪断裂的问题。中心块与中心轴的配合孔做了导向倒角，装配时可以快速对准，提升装配效率，同时配合孔的深度设计为6mm，保证中心块与轴的连接稳定性，不会出现轴向窜动的问题。

从行业应用的角度延伸，这类多块体拼接、多轴转动的结构逻辑，除了用于玩具生产，还可以为模块化拼接设备、多自由度定位工装的结构设计提供参考，比如小型自动化设备中的多面定位工作台，就可以借鉴魔方的块体限位与转动配合思路，实现多工位的快速切换与精准定位。设计过程中对转动间隙的控制、受力位置的强化处理，也可以迁移到其他需要频繁转动、反复拆装的机械结构设计中，帮助结构工程师在处理类似配合结构时，快速确定合理的间隙值与壁厚参数，减少反复试错的时间成本。

在建模逻辑上，整个模型采用全参数化设计，所有块体的尺寸、圆角、配合间隙都可以通过参数调整快速修改，比如需要制作不同尺寸的定制款魔方，只需要修改整体边长参数，所有关联的块体尺寸、卡爪位置、中心轴尺寸都会自动更新，不需要重新绘制每个零件，大幅提升衍生设计的效率。各零件之间的配合关系在装配环境下做了全局干涉检查，模拟了任意面连续转动100次的运动过程，确认所有运动路径下都没有零件干涉的问题，保证结构的可行性。
