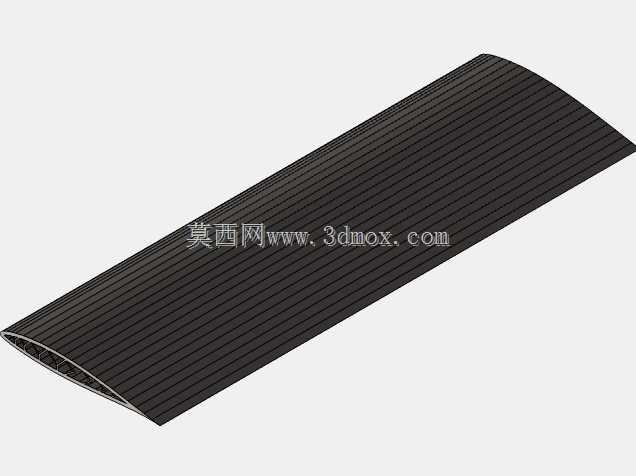

内置晶格结构NACA63412翼型构件

该翼型构件主要面向低空通用航空、小型无人机、实验类飞行器的机翼设计场景，可作为低速固定翼飞行器的主翼段、尾翼段核心承力气动构件使用，适配飞行速度在每小时八十至两百二十公里区间的低空飞行器，能够在亚音速飞行状态下提供稳定的升阻比表现，兼顾低速起降阶段的升力系数与巡航阶段的阻力控制需求。在实际飞行工况中，该翼段需要同时承受气动载荷、机身传递的弯矩与扭矩，还要应对飞行过程中的气流扰动带来的交变载荷，传统实心翼段虽然结构强度充足，但自重较大，会挤占飞行器的有效载荷空间，提升燃油或者电池的消耗速率，而蒙皮加内部肋板的传统结构虽然重量有所降低，但在抗扭刚度、局部承压能力上存在短板，大过载机动时容易出现蒙皮鼓胀、翼型形变的问题，直接影响气动效率甚至飞行安全。这款带内部晶格的翼型在设计阶段就围绕轻量化与高刚度的平衡目标展开，气动外形严格遵循NACA63412翼型的坐标参数生成，翼型相对厚度为弦长的百分之十二，最大厚度位置位于弦长百分之三十处，能够保证层流段长度，降低摩擦阻力。翼段的展长和弦长可根据实际装机需求调整适配，安装边界预留了与机身翼梁、操纵舵面连接的接口位置，可直接匹配常规小型飞行器的机翼安装公差，不需要额外做大规模的外形修配。内部的晶格结构采用周期性排布的微桁架单元构成，单元的杆径、排布密度根据翼段不同位置的受力分布做了差异化设计：在翼根靠近机身连接的区域，晶格单元密度更高、杆径更大，能够承担更大的弯矩与扭矩载荷；在靠近翼尖的区域，晶格单元密度适当降低，在保证翼型外形刚度、避免飞行中翼面震颤的前提下尽可能降低结构重量。这种晶格填充的结构相比传统肋板结构，在相同重量下抗扭刚度可提升百分之四十以上，同时能够将翼面受到的局部气动载荷均匀分散到整个翼段结构上，避免局部应力集中导致的结构失效。翼面外蒙皮保持连续光滑的曲面形态，没有额外的凸起或者凹陷，能够保证气流沿翼面顺畅流动，不会因为结构问题产生额外的寄生阻力。在实际应用中，该翼段既可以作为全复合材料机翼的结构芯体使用，在外层铺设碳纤维预浸料后一体固化成型，也可以直接采用金属3D打印工艺制作成整体承力翼段，适配小型无人侦察机、航测无人机、民用运动类飞机的机翼制造需求，能够在保证结构安全裕度的前提下，降低机翼结构自重，提升飞行器的有效载荷能力与续航表现，同时晶格结构内部的连通空隙还可以预留走线空间，方便布置航电线路、防除冰加热元件等附属部件，不需要额外在翼面开孔破坏气动外形与结构完整性。
