带尾翼结构的小型探空火箭结构设计

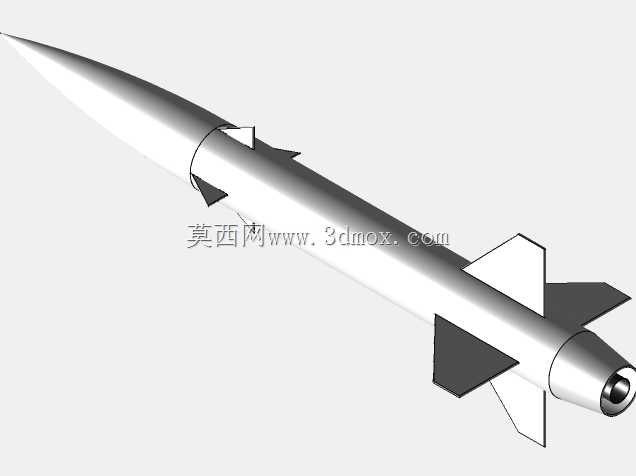

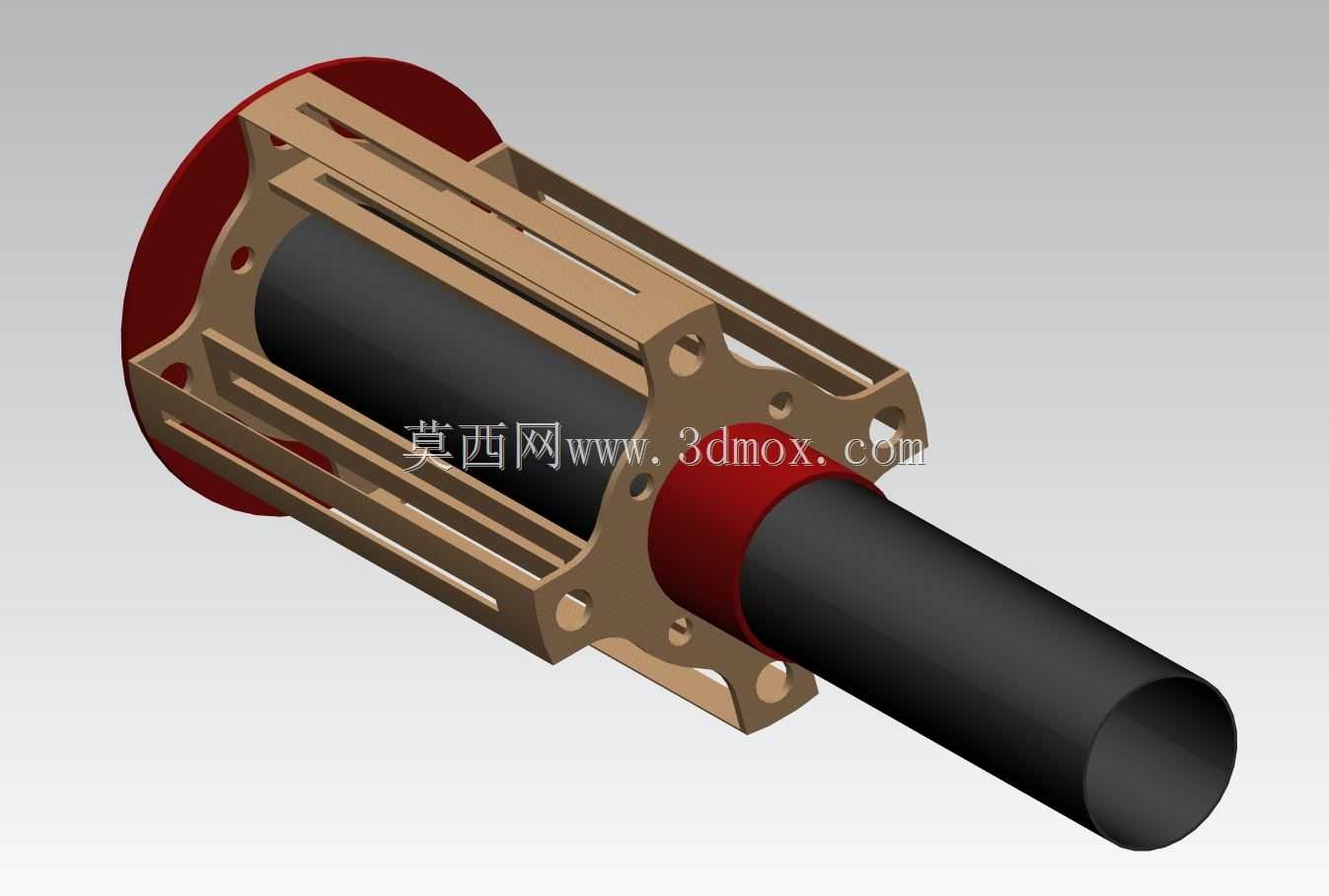

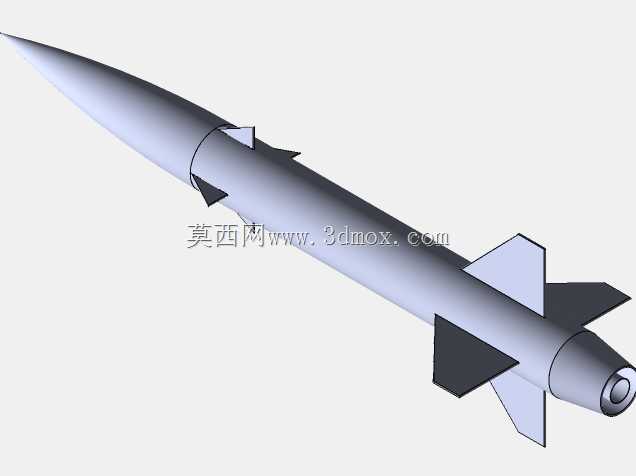

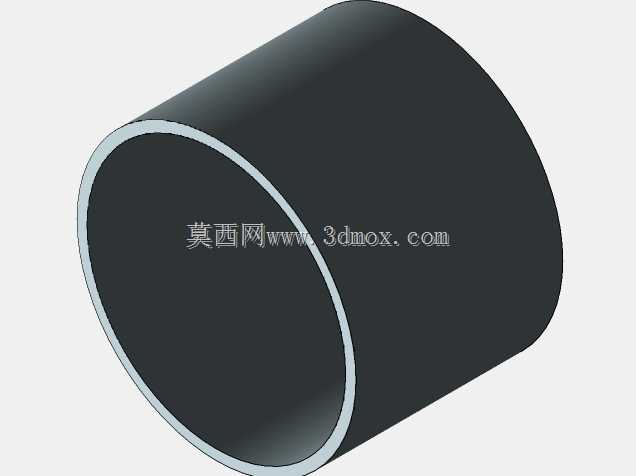

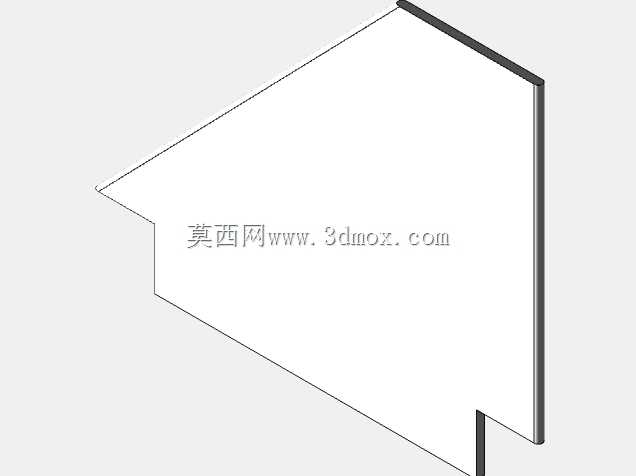

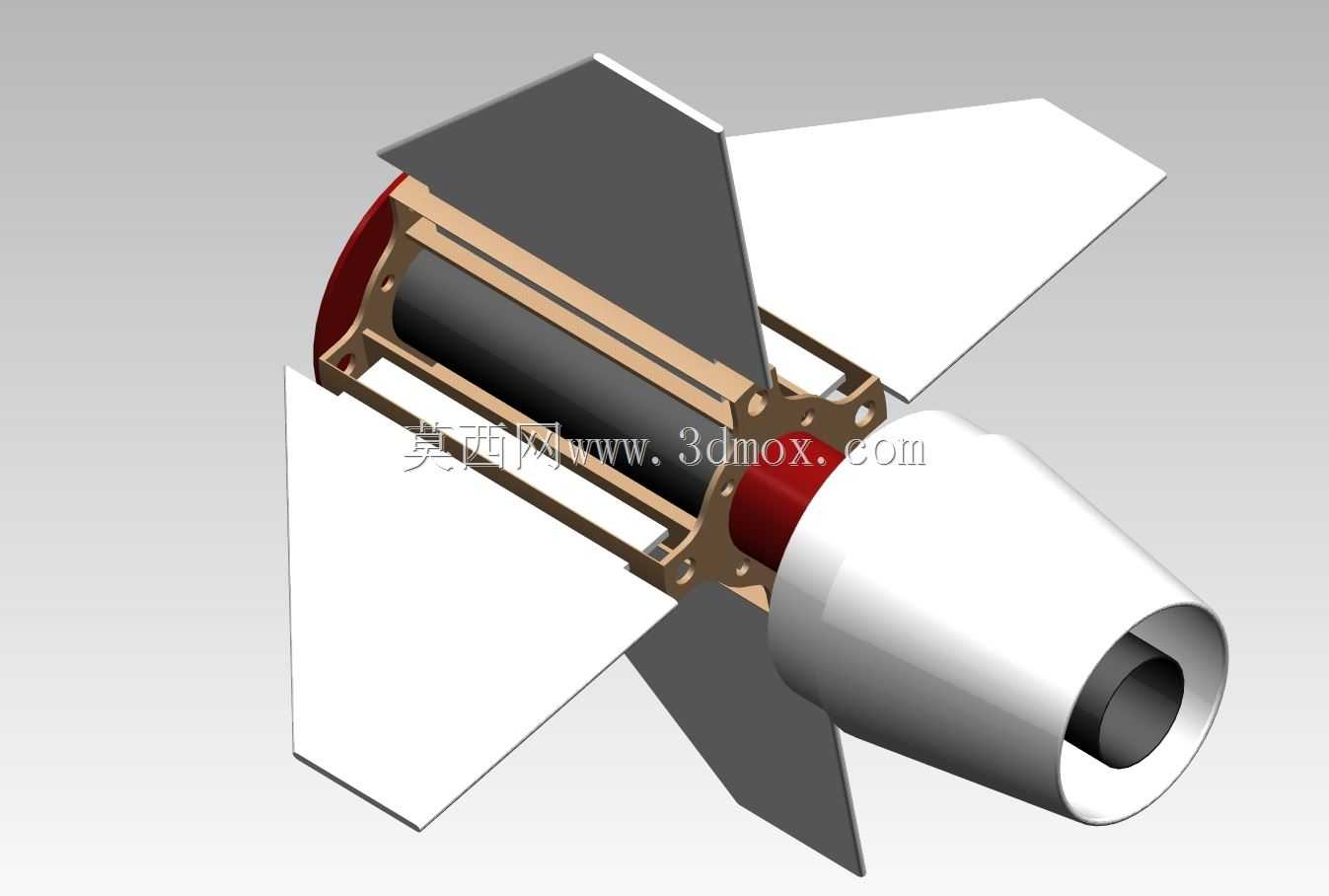

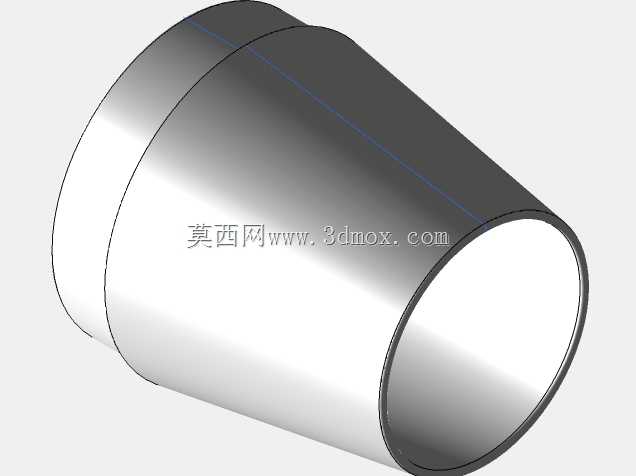

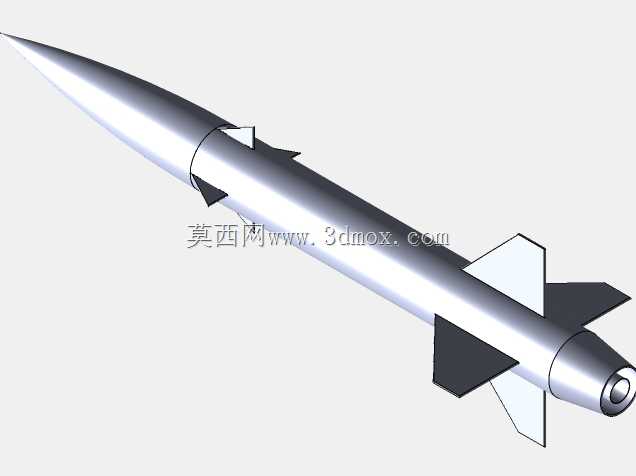

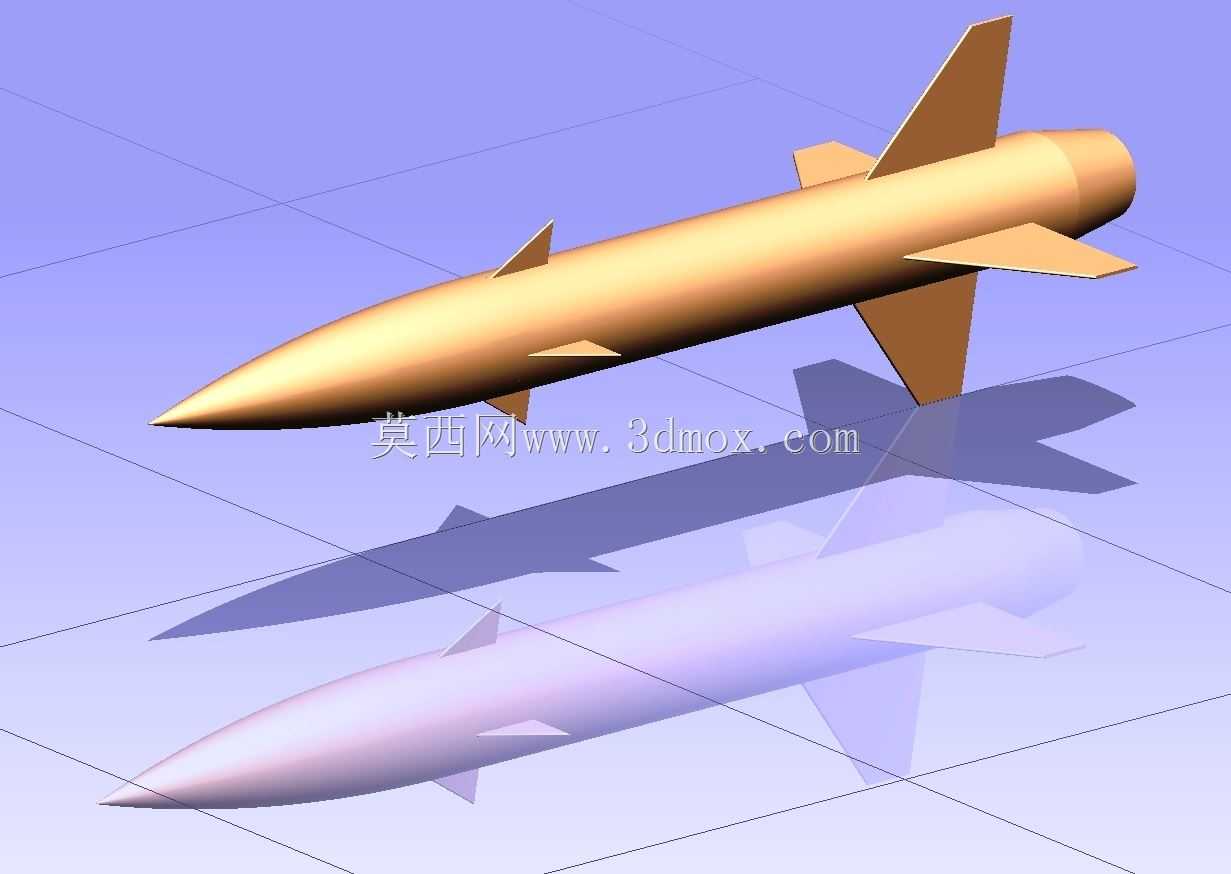

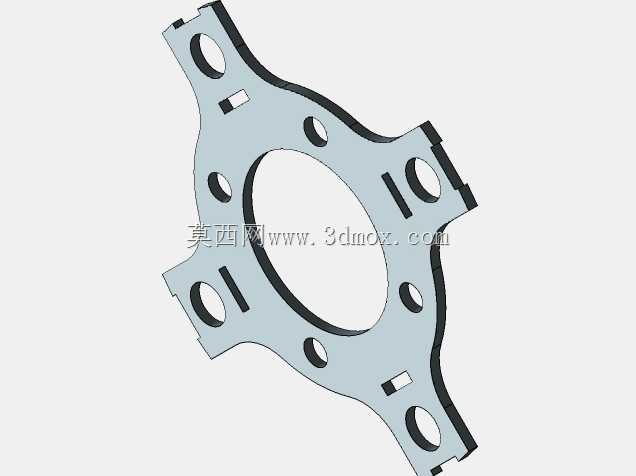

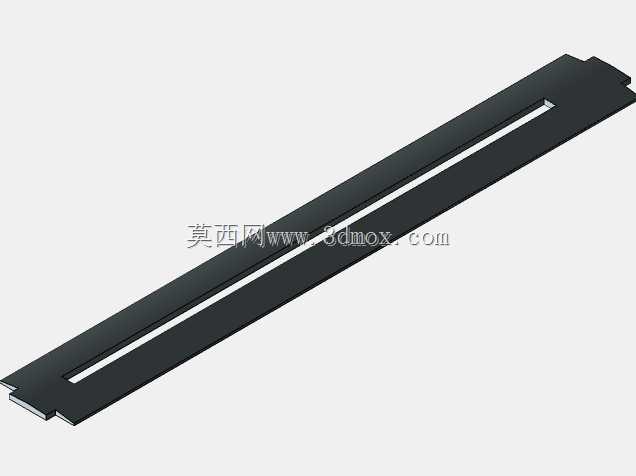

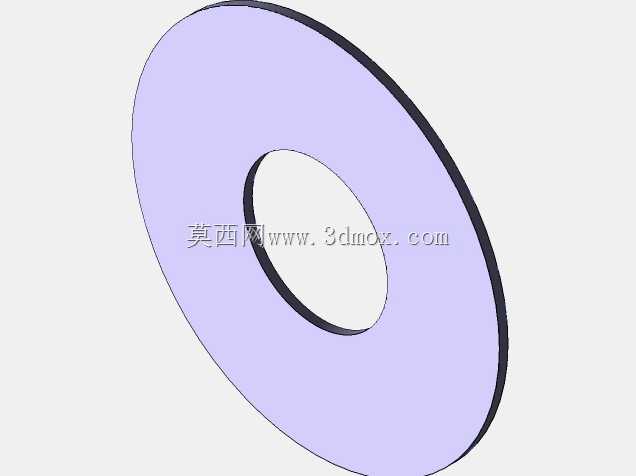

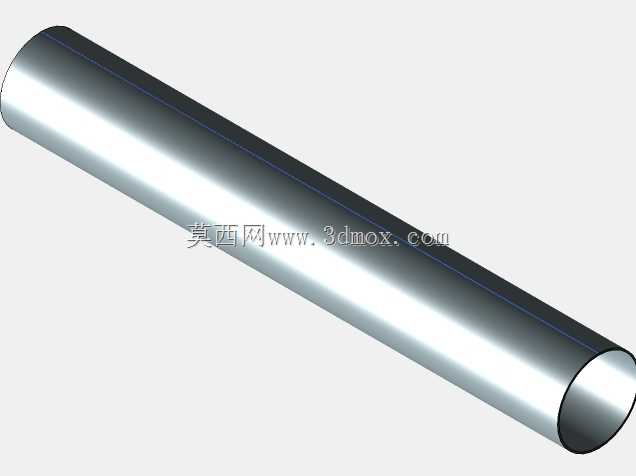

这款小型火箭结构主要面向低空探空、科普教学、航模竞赛类应用场景，可作为业余航天探索、中小学航空航天科普实践、高校航模赛事参赛的载体结构，能够承载小型探测载荷完成短距离低空飞行任务，实现近地面气象数据采集、飞行轨迹验证、小型载荷投放等实际用途。从功能特性来看，该结构采用分段式模块化设计，整体分为头锥段、载荷舱段、动力舱段、尾翼稳定段四个核心部分，各段通过法兰式连接结构实现快速拆装，既方便日常检修更换动力组件，也能快速调整载荷舱内部空间适配不同规格的探测元件。头锥采用流线型钝头设计，能够有效降低低空飞行过程中的空气阻力，减少跨音速阶段的激波干扰，提升飞行过程的姿态稳定性；动力舱采用镂空框架式承力结构，在保证整体结构强度满足发动机工作推力承载要求的前提下，尽可能降低箭体自身结构重量，提升动力利用效率，框架预留的标准化安装位可适配不同规格的固体模型火箭发动机，同时预留了点火线路走线槽与降落伞舱安装空间，可实现飞行末端的伞降回收，降低重复使用的成本。尾翼采用四片对称式切尖三角翼布局，翼面与箭体轴线保持精准的垂直安装角度，安装边界严格匹配箭体尾部的连接法兰定位孔，无需额外调整即可保证安装后翼面的形位公差，能够在飞行过程中提供足够的稳定力矩，避免火箭飞行过程中出现滚转、偏航等姿态失稳问题。在设计思路上，该结构充分考虑了业余制作与小批量加工的可行性，所有结构件均采用常规板材与棒材加工即可实现，无需特殊定制的异形加工工艺，框架结构的受力路径经过优化，发动机工作时的推力可直接通过框架传导至整个箭体，避免局部应力集中导致的结构损坏；外形尺寸上，整体箭体长度控制在适配常规航模发射架的安装范围内，尾翼展开后的最大外径满足通用发射导轨的尺寸边界要求，无需对发射设备进行额外改装即可直接使用，各连接部位的公差设计预留了足够的装配余量，即使是手工加工制作也能顺利完成整箭装配，同时结构预留了足够的配重安装空间，可根据搭载的载荷重量灵活调整头锥段的配重量，保证整箭的压心与重心位置匹配，满足飞行稳定性的设计要求。
