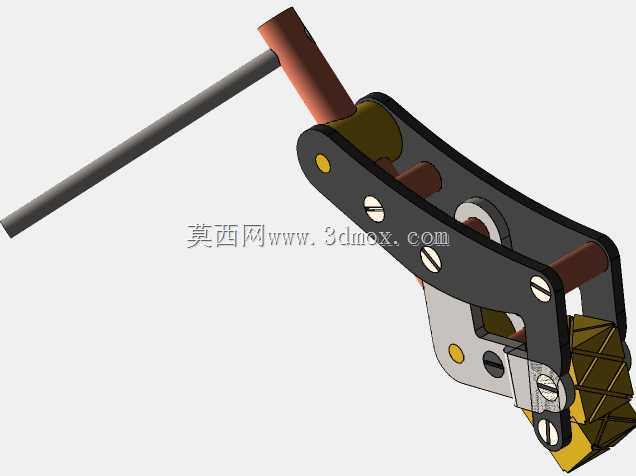

手动杠杆式金属件夹持工装夹具

这款手动杠杆式夹持工装，主要面向金属加工环节的切割、焊接作业场景设计，是车间现场小件金属加工工序里常用的辅助定位工装，能够在火焰切割、等离子切割、氩弧焊、二保焊等常见金属加工作业中，为厚度适配的金属工件提供稳定的夹持力，避免工件在加工过程中出现位移、翘曲、抖动等问题，有效提升加工精度与作业安全性，减少操作人员手持工件带来的烫伤、割伤风险。

从功能特性来看，该夹具采用杠杆式省力结构设计，通过长操作手柄放大输入的握持力，操作人员仅需施加较小的握力即可在夹持端输出足够的夹紧力，能够牢牢锁紧待加工金属件，夹持状态下具备可靠的自锁特性，即便加工过程中存在持续振动，夹具也不会意外松脱，保障作业过程的稳定性。夹具的夹持端做了适配异形金属件的接触面设计，接触部位带有防滑咬合结构，能够适配平板、型材、小尺寸异形金属件的夹持需求，不会在工件表面留下过深的夹痕，兼顾夹持可靠性与工件表面防护。

在设计思路上，这款夹具采用多连杆复合铰接结构，整体通过销轴实现各运动部件的连接，运动部件之间预留了合理的配合间隙，长期使用过程中即便进入少量金属碎屑、焊渣，也不会出现卡滞问题，日常维护仅需定期在铰接点涂抹润滑脂即可，维护成本极低。夹具的主体受力部件采用高强度钢板冲压成型后做表面发黑处理，具备良好的耐磨与防锈性能，铰接销轴采用淬火处理的硬质钢材制作，能够承受反复开合的磨损与夹持时的剪切力，大幅提升工装的整体使用寿命。操作手柄外包防滑绝缘套，既能够提升握持手感，也能在焊接作业时起到一定的绝缘防护作用，避免焊接电流误传导至操作人员手部。

从安装与使用边界来看，这款夹具为便携式手动工装，无需固定安装即可直接使用，整体结构紧凑，整体长度适配单人手持操作的尺寸范围，重量控制合理，长时间手持操作也不会产生明显的疲劳感。夹具的最大开口尺寸覆盖常规小件金属加工的常用厚度范围，最小闭合状态可夹持薄型金属板材，能够满足绝大多数维修车间、小型金属加工门店、五金加工工位的日常夹持需求，既可以用于固定待切割、焊接的工件，也可在工件校正、小部件装配等工序中作为临时夹持工具使用，适配场景十分灵活。夹具的整体外形无尖锐外凸棱角，操作过程中不会剐蹭操作人员，各运动部件的活动范围做了限位设计，开合过程中不会出现夹手问题，操作安全性有充足的设计考量。
