KTM越野摩托发动机激光切割运输托架

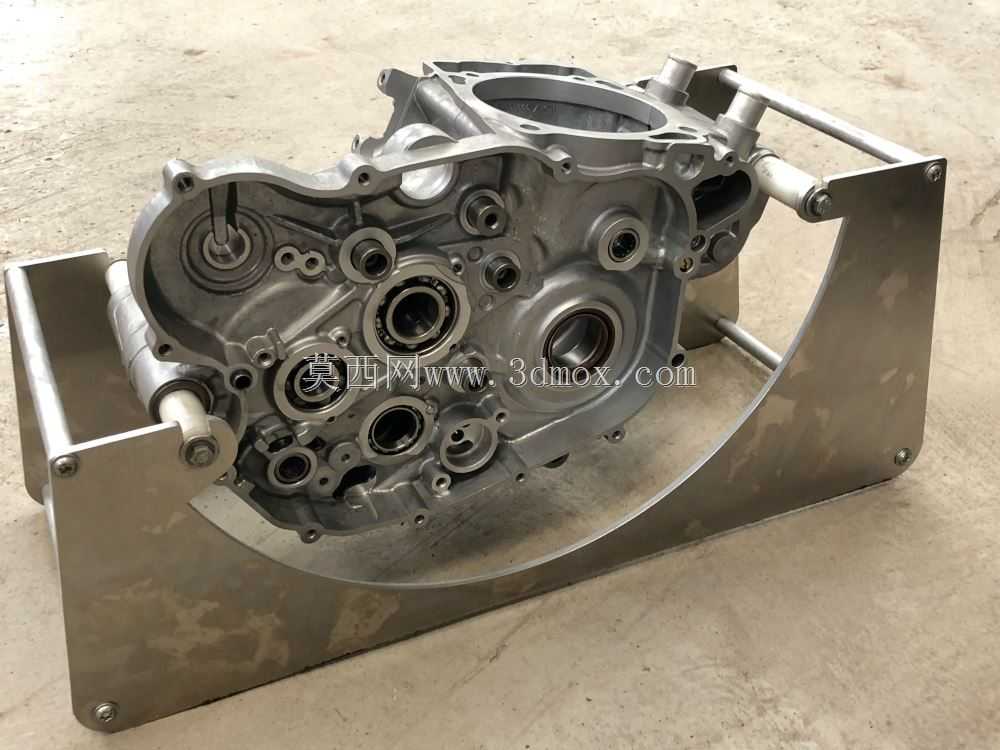

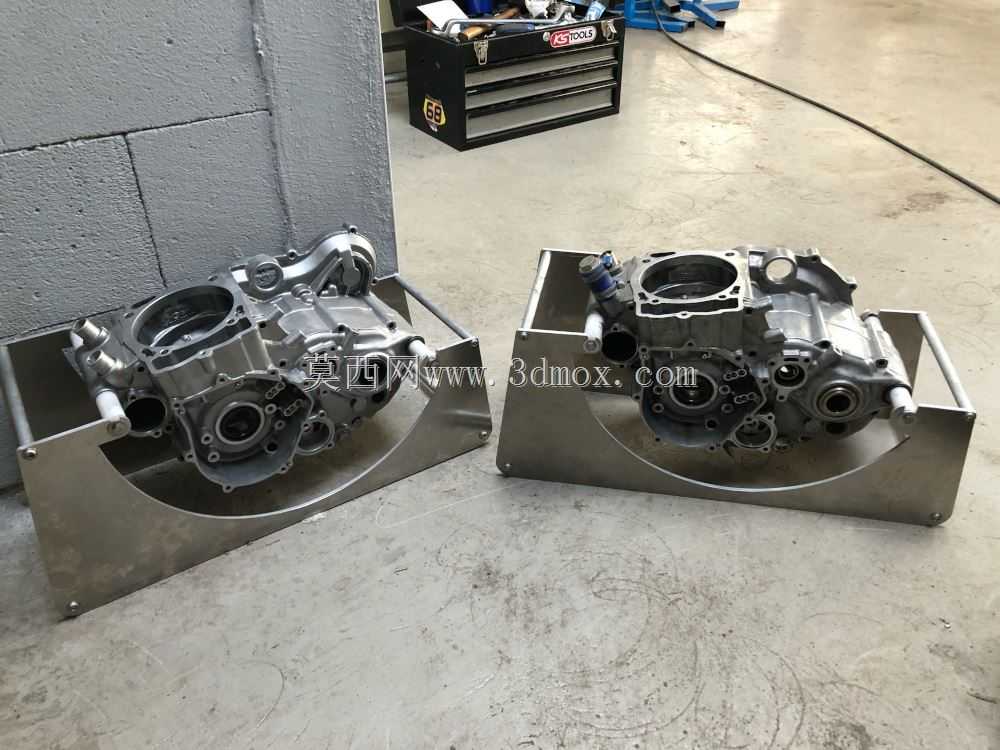

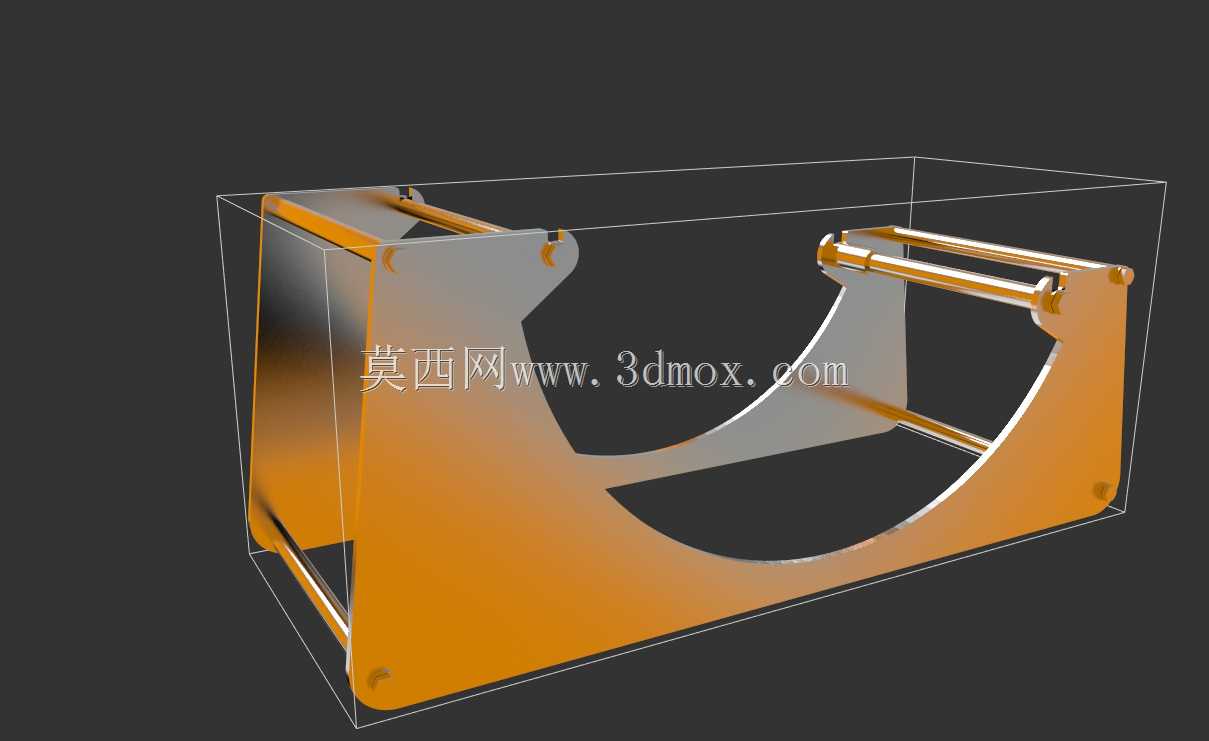

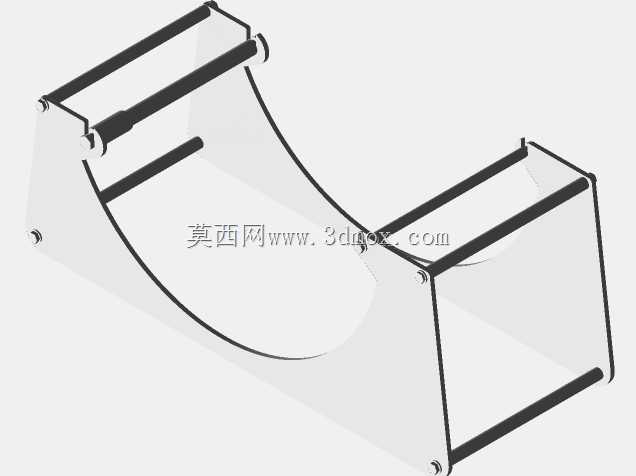

该款托架主要应用于越野摩托车生产装配、售后维修以及发动机仓储转运场景，针对KTM SX-F系列单缸越野发动机的特殊外形做专属适配，解决大重量动力总成在流转过程中易磕碰、固定不稳、吊装对位不准的实际问题。在整车生产线上，该托架可作为线边临时承载工装，配合输送线完成发动机与车架的预装对接，无需额外吊装辅助即可将发动机维持在适配安装的倾角位置，大幅降低装配工人的对位调整难度；在售后维修场景中，托架可稳定承托拆离车架的发动机，方便维修人员拆解检修离合器、缸头、磁电机等各部位部件，避免发动机壳体直接接触工作台面造成散热片磕碰损伤；在仓储转运环节，托架可通过底部安装孔固定在物流周转托盘上，配合绑带即可完成长距离运输的发动机固定，避免运输途中晃动碰撞造成零部件损坏。产品整体采用双侧对称立板搭配横向连接辊轴的结构设计，两侧弧形立板完全贴合发动机下部壳体的曲面轮廓，接触位置做了圆弧过渡处理，不会刮伤发动机壳体的漆面与散热鳍片；上部的横向辊轴既承担结构连接加固作用，也可作为发动机吊装时的对位基准，让发动机落位时可顺着辊轴滑入适配位置，降低对位难度。设计阶段充分考虑了激光切割工艺的加工特性，所有立板轮廓均为连续无锐角的切割路径，无需额外铣削加工即可直接成型，加工成本低且成型精度高，连接部位采用标准螺栓紧固结构，无需焊接即可完成整体装配，拆装方便可重复使用。外形尺寸完全适配对应型号发动机的外轮廓边界，整体宽度略宽于发动机曲轴箱两侧宽度，两侧立板高度不超过发动机下部油底壳到缸体连接面的垂直距离，不会干涉发动机上部进排气部件的安装，底部预留的安装孔位适配常规物流托盘、装配工作台的标准固定孔距，可直接固定在现有工位器具上无需额外改造，托架上部预留的绑带穿槽可适配不同宽度的紧固绑带，满足不同流转场景的固定需求。
