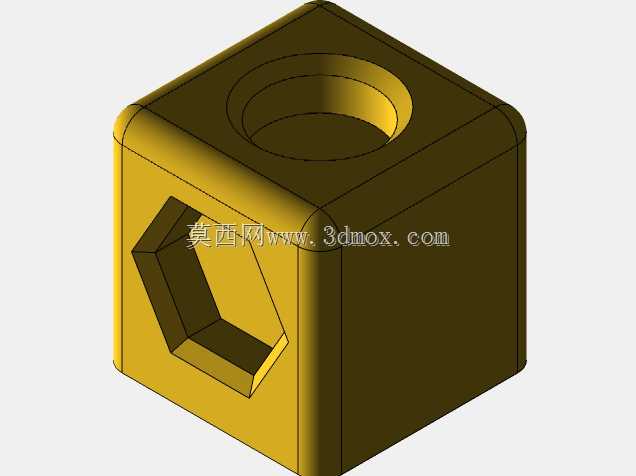

带多向孔位圆角立方体机械练习构件

该构件为基础机械练习类立方体结构件，整体采用正六面体基础构型，所有棱边做统一圆角过渡处理，可有效避免尖锐棱边带来的装配划伤、应力集中开裂问题，适配教学实训、基础结构验证等多类场景。在实际应用层面，这类带多向异型孔的块体构件常作为机械装调实训的基础装配件，也可作为小型工装的定位基座基体，用于教学场景下帮助初学者理解孔位同轴度、面与面垂直度、棱边倒角工艺对零件装配的影响，也可在小型非标工装中作为转接块使用，实现不同方向连接件的定位转接。从功能特性来看，构件顶面设置同轴圆形沉孔，可适配圆柱类轴件、紧固件的插入定位，沉孔的台阶结构可实现装入件的端面限位，避免连接件贯穿整个块体影响其他面的结构安装；构件正面设置六边形通孔，可适配外六角类紧固件、六角型材的穿装固定，孔壁与六方件的面接触可传递更大扭矩，相比圆孔具备更好的周向防转效果，其余未做开孔的立面可作为安装基准面，用于和其他基座、支架类零件贴合固定。设计思路上，该构件以正六面体为基础毛坯，优先确定三个互相垂直的基准面，所有孔位的加工基准均以这三个互相垂直的立面为基准，保证不同方向孔位的位置度公差符合基础装配要求；棱边统一圆角的设计既符合机械加工的工艺要求，避免淬火、搬运过程中棱边崩损，也能提升零件握持、装配过程的安全性，不会因尖锐边角造成操作人员划伤。外形尺寸与安装边界方面，该构件整体为等边长正六面体构型，所有圆角半径保持一致，不会出现局部突出结构影响安装贴合；顶面圆形沉孔的深度不超过块体厚度的二分之一，不会与正面六边形通孔发生贯通干涉，保证两个方向的安装结构互不影响；正面六边形通孔为贯通式设计，穿装长度可根据实际装配需求调整，其余三个无孔立面的平面度满足基础安装要求，可直接通过压板、紧固件固定在工作台或工装基板上，安装时仅需保证基准面与安装面完全贴合，即可保证两个方向孔位的朝向精度，无需额外做复杂的位置校准，适配快速装调的实训场景与简易工装搭建需求。
