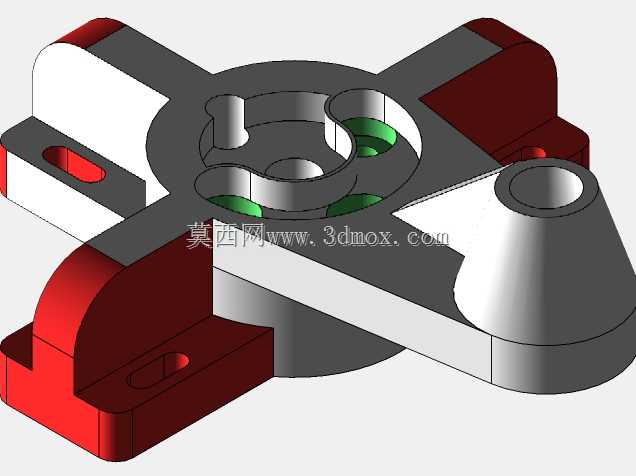

十字型多工位定位安装机械基座结构

该十字型机械基座是工业装配场景中常用的定位支撑构件，主要应用于自动化生产线的工位定位、小型功能模组的承载安装、检测设备的基准固定等场景，作为整套工装单元的核心承载基准，承担上部功能组件的定位、载荷传递与安装基准统一的作用。从实际用途来看，这类基座常被布置在自动化装配线的中转工位、小型检测设备的安装底座、多工位工装的连接基体上，能够同时为四个方向延伸的功能组件提供统一的安装基准，避免多组件拼接时出现的基准偏移问题，保障整套工装的装配同轴度与位置精度。从功能特性来看，该基座采用十字辐射式的结构布局，中心区域设置阶梯式同轴安装孔位，可适配不同直径的主轴、定位销或回转组件的安装需求，孔位内部设置的环形限位槽可配合卡簧、轴套实现轴向定位，防止回转组件工作时出现轴向窜动；四个延伸臂末端分别设置带安装孔的固定支脚，支脚采用加厚的凸台结构，既可以通过螺栓将基座整体固定在设备机架或工作台面上，也能在支脚的安装平面上加装小型功能附件，比如传感器支架、定位挡块、气动夹取组件等，实现单基座多组件的集成安装。从设计思路来看，该结构优先保障基准精度与结构刚性，中心区域做加厚处理提升整体抗扭性能，四个延伸臂采用等强度的变截面设计，在保证支脚位置结构强度的前提下尽可能去除非承载区域的冗余材料，降低基座整体自重；支脚位置的安装孔设计成长圆形腰型孔，允许安装时在一定范围内调整位置，补偿机架加工带来的位置误差，降低安装调试的难度；不同功能区域采用差异化的结构设计，回转配合区域保证孔位的圆柱度与同轴度，安装固定区域保证接触面的平面度，让基座同时满足回转配合与固定安装的双重精度要求。从外形尺寸与安装边界来看，该基座整体外轮廓为对称十字形，中心主体区域的厚度大于延伸臂厚度，四个支脚的安装面处于同一水平基准面，安装时需要预留对应十字轮廓的安装空间，支脚位置的固定孔中心距满足常规工业型材机架的安装孔位标准，可直接适配市面常见的铝型材工作台、钢制工装机架的安装尺寸，不需要额外加工转接板即可完成固定；中心安装孔的深度与阶梯尺寸适配常规的小型回转轴、轴承组件的安装尺寸，上部搭载的组件外径不超过中心区域的外径边界时，不会与四个延伸臂上安装的附件产生运动干涉，能够满足多组件紧凑集成的安装需求。
