弯臂式机械传动执行连接构件

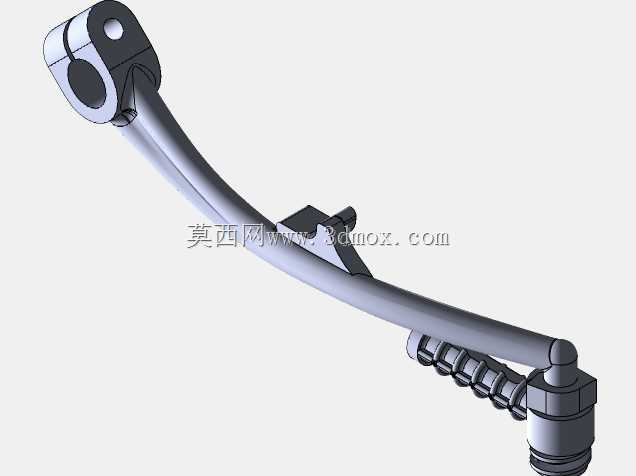

该弯臂式机械传动执行连接构件，主要应用于工业自动化生产线的末端执行机构、专用工装夹具的动力传递链路，以及小型特种作业设备的动作输出端，可在往复摆动、定角度旋转的作业场景中完成动力传导与动作执行，适配需要在狭小安装空间内完成非直线动力传递的工位，比如自动化装配线上的工件拨送、小型加工设备的工位切换推顶、检测设备的探头位姿调整等场景，能够替代直连式传动件解决安装空间受限、传动路径存在弯折的布局难题。从功能特性来看，构件上端采用带铰接孔的双耳式连接结构，可通过销轴与动力输出端的摆臂、气缸活塞杆端部或者旋转驱动轴座实现铰接，铰接部位预留了足够的转动间隙，可避免动作过程中出现卡滞，同时铰接端面做了贴合限位设计，能够承受径向的载荷冲击，减少连接部位的旷量；中部为渐变曲率的弯臂主体，臂身采用变截面设计，在受力集中的弯折区域做了局部加厚，在保证整体结构强度的前提下尽可能降低构件自重，臂身侧面集成的小型定位凸台，可用于安装到位检测的感应片或者辅助限位的挡块，无需额外加装固定支架；下端采用带螺纹接口的球头连接结构，可与执行端的工作头、夹具模块快速连接，球头结构可补偿小范围的安装角度误差，降低装配时的对位精度要求，球头后侧的波纹防护结构可阻挡作业环境中的粉尘、切削液进入铰接转动部位，延长构件的维护周期。在设计思路上，该构件优先遵循安装空间适配原则，整体弯弧曲率根据常见设备内部的避让空间做了优化，既不会因为弧度过大占用过多横向安装空间，也不会因为弧度过小导致臂身应力集中；受力分析阶段针对往复摆动过程中的交变载荷做了结构强化，在臂身与上下连接端的过渡位置做了圆弧过渡处理，避免应力集中导致的构件断裂，同时整体采用等强度设计思路，让各个部位的受力余量保持在合理区间，避免不必要的材料浪费。从安装边界来看，构件整体沿弯弧方向的总长度适配多数小型自动化设备的安装间距，上端铰接孔的孔径适配常规规格的连接销轴，下端螺纹接口采用通用标准螺距，可直接与市面常见的标准执行配件匹配，安装时上端铰接位的转动角度范围可覆盖正负三十度的摆动需求，下端球头的自适应偏转角度可达正负八度，能够适配多数非同轴的传动连接需求，无需额外定制转接配件即可完成装配。
