多表位零件平整度检测检验夹具

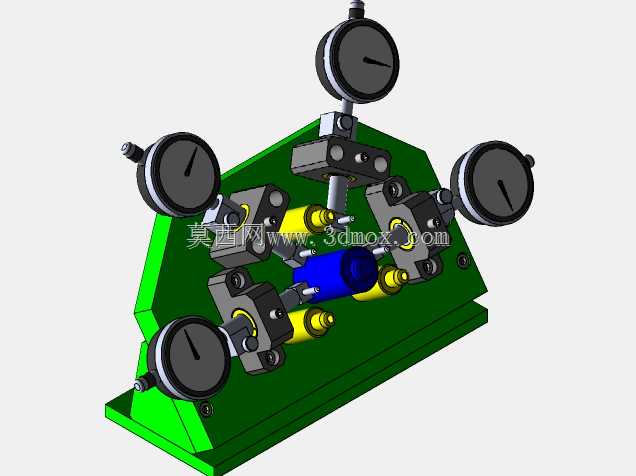

这款检验夹具主要应用于机加工车间的工序间质量检测、成品零件入厂复检以及精密零部件装配前的形位公差核验场景，针对轴类、小型异形结构件的平面度、同轴度关联平整度参数做快速检测，替代传统人工手持表具的单点测量方式，大幅降低检测过程中的人为误差，适配中小批量精密零件的全检作业需求，也可嵌入生产线旁的检测工位做在线快速筛查，无需将零件转运至专门的计量室即可完成常规精度校验，有效缩短生产环节的检测等待周期。设备核心用途是通过多点位同步接触测量，一次性获取零件多个被测面的平整度偏差数值，相比单表逐点测量的方式，可避免多次装夹带来的基准偏移问题，所有测量点位的基准统一依托夹具的定位基座建立，确保各测点的数值具备统一的参考基准，能够直接反映零件被测区域相对于设计基准的真实平整度偏差，帮助质检人员快速判断零件是否符合图纸公差要求，同时也可辅助工艺人员排查加工过程中刀具磨损、装夹变形带来的平面度超差问题。产品功能特性上，共设置五个百分表安装位，各表位的位置可通过滑台结构做横向、纵向的微调，能够适配不同尺寸规格的被测零件，表架采用快锁结构，调整到位后可快速锁紧固定，避免检测过程中表位偏移影响数值准确性；夹具的定位组件采用硬质合金镶件做接触支撑，长期使用不易磨损，能够长期维持定位基准的精度稳定性；基座采用倾斜式设计，符合人工检测的操作视角，操作人员无需弯腰或过度抬臂即可清晰读取所有百分表的数值，降低长时间检测作业的疲劳度。设计思路上，整体遵循基准统一原则，将所有测量表架的安装基准、零件的定位基准全部集成在整体式铸钢基座上，从结构根源上避免多基准拼接带来的累积误差；各表位的调整机构采用燕尾槽滑台配合锁紧螺钉的结构，兼顾调整灵活性与锁紧后的刚性，避免测量接触力带来的表架形变；被测零件的定位采用一面两销的经典定位逻辑，针对不同零件可快速更换定位销与支撑垫块，实现一定范围内的多品种零件检测适配，提升夹具的通用性能。外形尺寸与安装边界方面，夹具整体采用紧凑型布局，基座底面为平整安装面，可直接放置在常规检验工作台上使用，无需额外做地基固定，整体占用台面空间不足0.1平方米，工作台面只要预留300mm*250mm的平整区域即可完成放置安装；夹具整体重量控制在合理范围，单人即可完成搬移调整，适配不同工位之间的灵活调度需求，各百分表的安装位置均做了防碰撞限位设计，调整表位过程中不会出现表具与基座、定位结构的硬碰撞，有效保护精密量具不受损坏。
