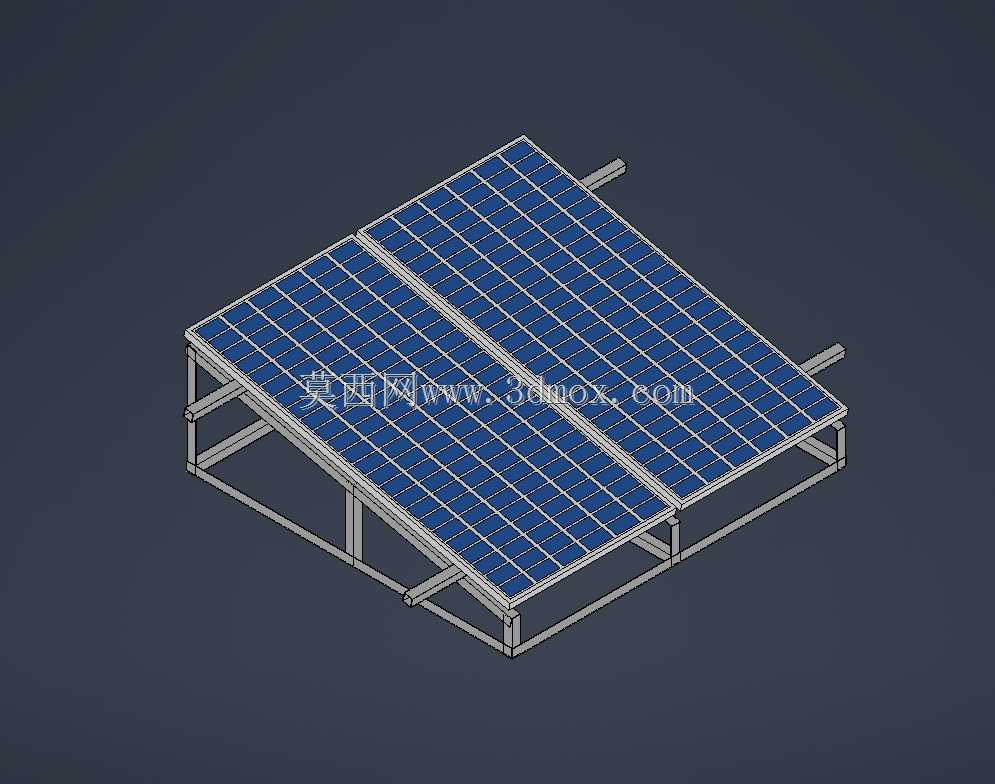

平板安装式双光伏板支撑固定结构

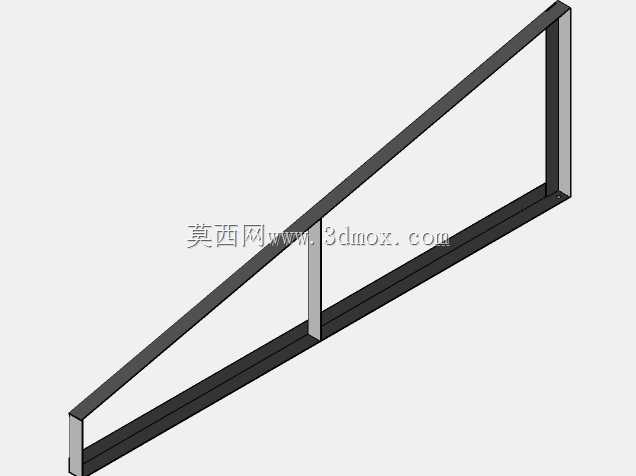

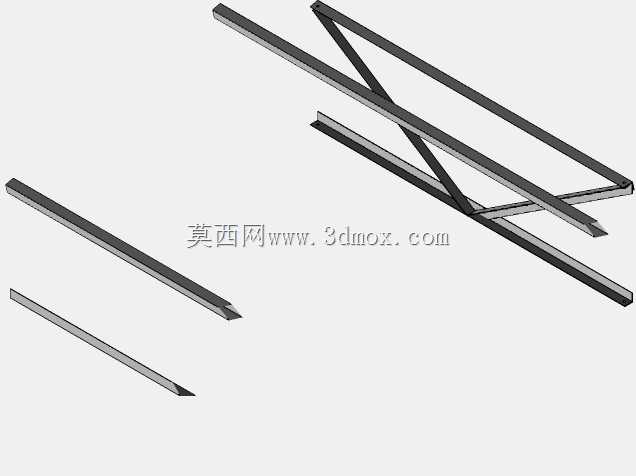

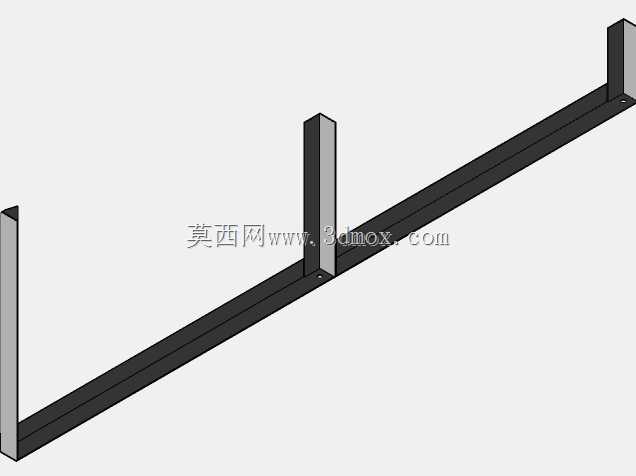

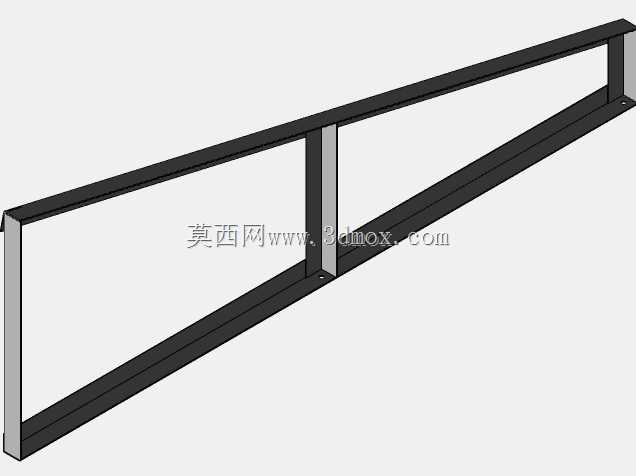

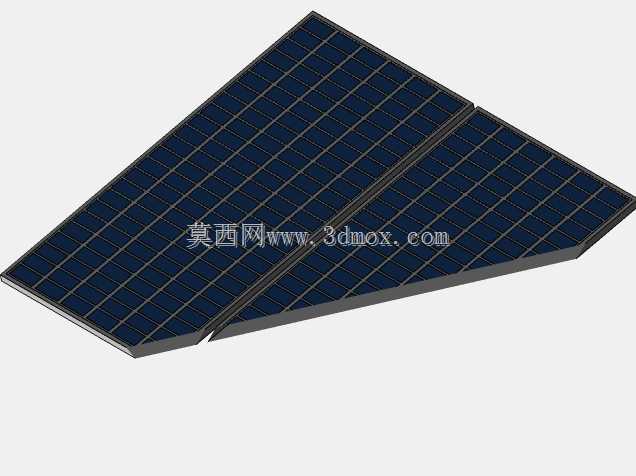

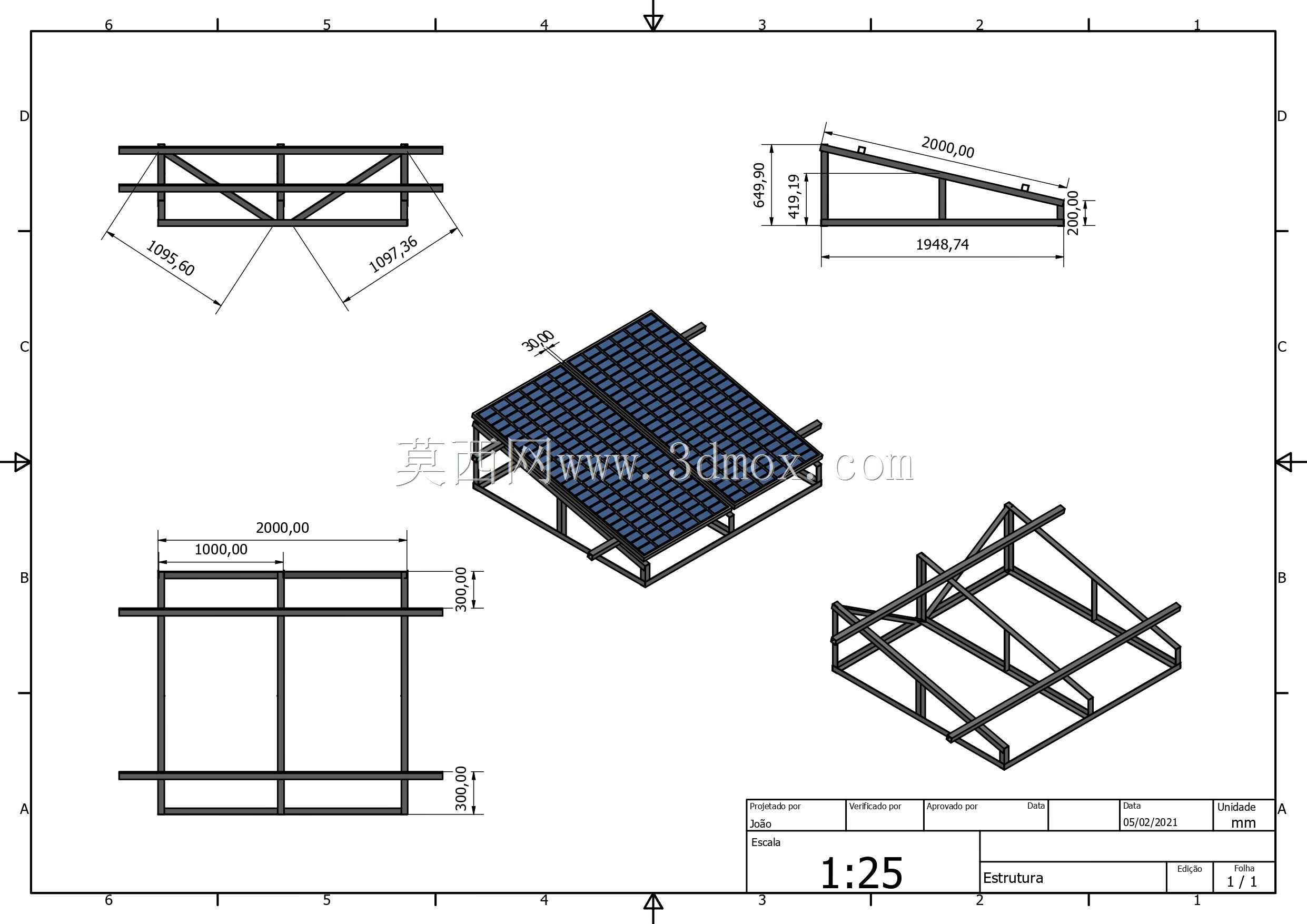

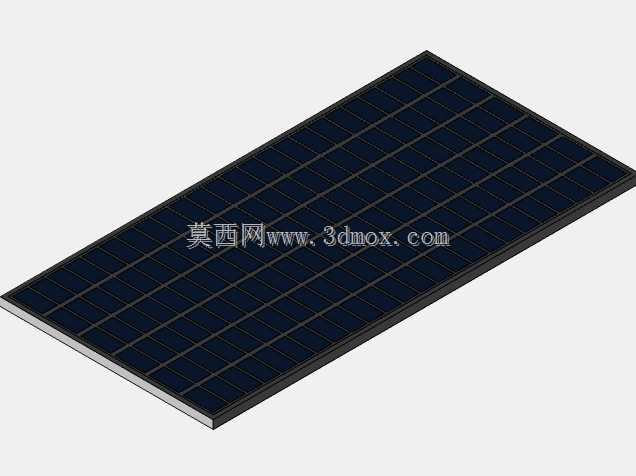

该结构主要应用于分布式光伏发电场景中，适配平面屋顶、户外平整硬质平台、车载平顶舱面等具备平整安装基面的布设环境，专门解决两块标准光伏组件在平面基面上的稳定固定与倾角布设需求，是小型分布式光伏布设场景中常用的支撑承载构件。在实际使用过程中，该结构承担两块光伏板的整体承载功能，一方面通过刚性框架将光伏板抬离安装基面，避免基面积水、积灰直接接触光伏板背板造成组件腐蚀或散热受阻，另一方面通过预设的倾斜角度，让光伏板板面能够匹配对应区域的最佳太阳入射角度，提升单位面积光伏组件的发电效率，同时框架的镂空设计可以让自然气流从板下流通，带走光伏板工作时产生的热量，降低组件工作温度，延缓光伏板功率衰减。从功能特性来看，该结构采用一体式焊接框架设计，整体框架由标准金属型材拼接成型，横向设置两道平行的光伏板承载梁，匹配两块光伏板的侧边安装孔位，可通过标准紧固件直接将光伏板锁固在承载梁上，无需额外加装转接配件；框架底部设置多道横向与纵向的支撑肋，形成稳定的矩形支撑底面，与平板安装基面完全贴合，可通过膨胀螺栓或压块将整体结构固定在基面上，抗风载、抗雪压性能满足户外长期使用要求，倾斜支撑段采用三角稳定结构，斜撑杆与底部主框架、上部承载梁形成刚性三角受力体系，不会在长期户外受力下出现形变垮塌。设计过程中，优先考虑了安装便捷性与结构冗余度，整体框架的安装孔位均匹配常规晶硅光伏板的标准安装间距，无需现场二次打孔即可完成组件装配；框架的倾角经过优化，适配大部分中纬度地区的光伏安装最佳倾角，同时预留了少量角度调整余量，可根据实际安装地的纬度做小幅适配调整；结构所有型材的连接处均采用满焊处理，焊缝做打磨钝化后做防锈涂层处理，可适应户外多雨、高紫外线的使用环境，避免长期使用后出现锈蚀断裂。从安装边界来看，该结构整体横向宽度适配两块并排布设的标准光伏板总宽度，纵向深度匹配单块光伏板的长度尺寸，底部支撑框架的外边缘不超出光伏板板面的投影范围，不会额外占用安装基面的多余空间，结构整体抬升高度控制在合理区间，既保证板下通风空间充足，也不会因抬升过高导致整体重心上移，降低大风天气下的结构倾覆风险，安装时仅需要保证基面平整度在允许误差范围内，即可快速完成整体结构的固定与光伏板的装配作业，大幅降低现场施工的难度与工时消耗。
