PCB板载6.3mm四声道音频插孔结构

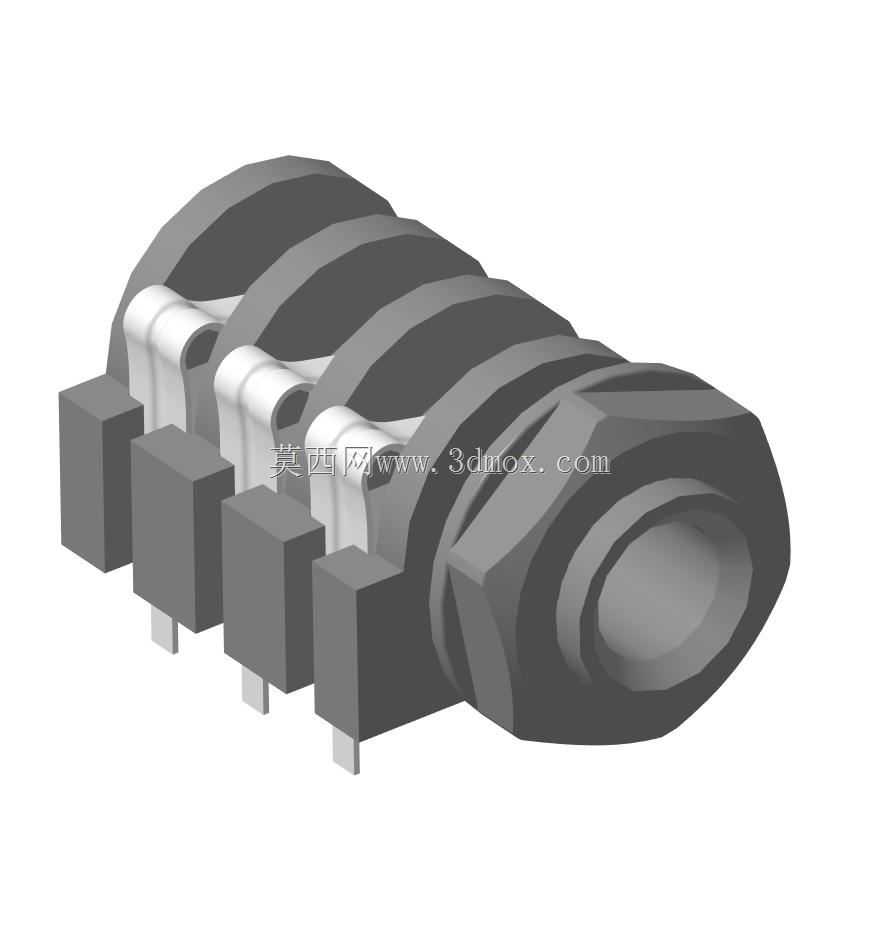

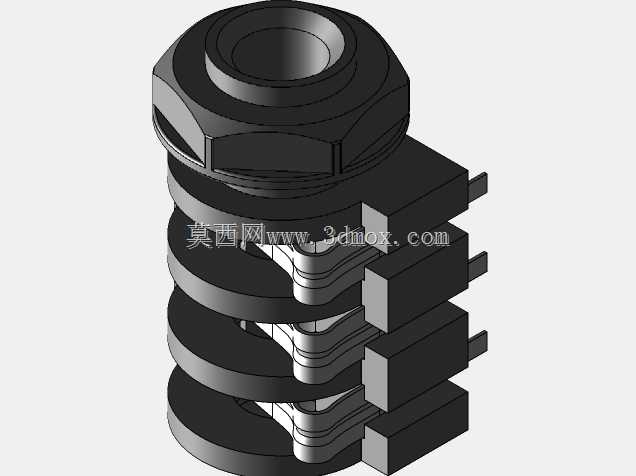

这款板载音频插孔是面向音频输入输出场景设计的板端连接部件，主要应用在台式计算机主板、独立声卡、音频功率放大器、调音台前置面板、家用影音功放、专业音频处理设备等需要传输模拟立体声音频信号的印刷电路板上，作为外部音频设备与板载电路的连接中转接口，承担音频信号稳定传输、外接插头机械固定的核心作用。该部件可适配标准6.35mm规格的大三芯音频插头，支持双声道立体声信号的同步传输，四组并排的接口布局可同时满足多路音频输入或输出的接驳需求，无需在电路板上分散布置多个独立插孔，有效压缩板上占用空间，简化电路板布线逻辑。从结构设计来看，插孔主体采用阶梯式外轮廓设计，外层的多道环形加强筋既可以提升塑胶主体的结构强度，避免插拔插头时受力开裂，也能在波峰焊或回流焊过程中减少热形变对插孔精度的影响；前端的六角形定位结构可以在插件安装时嵌入电路板对应的定位孔，防止焊接过程中插孔偏移旋转，保证多联插孔的同轴度一致；底部伸出的直插式引脚采用等间距排布，完全符合通用PCB板的孔位设计规范，引脚长度经过精准核算，穿过电路板后露出的焊脚长度恰好满足波峰焊的吃锡要求，既不会因为引脚过长导致焊锡堆积桥接，也不会因为引脚过短造成焊接虚焊脱落。插孔内部的接触弹片采用弧形环抱设计，当音频插头插入时，多组弹片可以从不同方向贴合插头的导电触点，保证信号传输的接触电阻稳定在极低水平，避免出现接触不良、声道串音、信号衰减等问题；弹片的弹性行程经过反复调校，既可以提供足够的插拔阻尼感，让插头插入后有清晰的卡位反馈，不会因为轻微拉扯就松脱，也能保证上千次插拔后弹片依然保持足够的接触压力，延长接口的整体使用寿命。在安装边界上，这款四联插孔的横向总宽度适配标准机箱前置面板的开口尺寸，插孔的中心间距统一，外露部分的高度与机箱面板的安装沉台深度完全匹配，安装后插孔端面与面板表面齐平，不会出现凹陷或突出过多的情况，兼顾外观整洁度与插拔操作的便利性；底部引脚的排布避开了板上常见的布线禁区，不会和周边的电容、电阻等贴片元件产生位置干涉，工程师在进行PCB Layout时可以直接调用该模型进行布局校验，提前预判安装间隙，避免生产组装时出现元件碰撞、接口错位等问题。
