分拣设备用带安装孔方形空心支撑型材

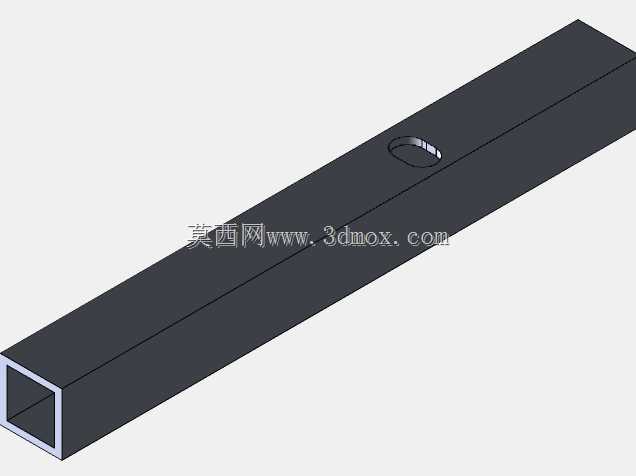

这款方形空心支撑构件，是面向小型物料分拣类设备开发的专用结构支撑部件，主要应用在糖果分拣、小零件分选这类轻载自动化分拣设备的机架搭建场景中，作为设备横向、纵向支撑梁使用，承担设备上分拣执行组件、检测组件、输送导槽的安装承载作用，为整套分拣设备提供稳定的结构支撑基础。在实际的分拣设备运行场景中，这类支撑构件需要同时兼顾轻量化与结构刚性的平衡，因为分拣设备多为桌面式小型自动化设备，过重的支撑构件会提升设备整体重量，不便于设备的移位与工位调整，而刚性不足则会导致设备运行过程中出现结构晃动，影响分拣动作的定位精度，尤其是针对skittle这类小型糖果分拣场景，分拣执行机构的定位精度要求达到毫米级，支撑结构的微小形变都可能导致分拣动作失误，因此这款支撑采用方形空心截面设计，在保证截面抗弯模量满足轻载承载要求的前提下，尽可能削减构件自身重量，相比同尺寸实心方钢构件，重量可降低七成以上，同时方形截面的四个平面都可以作为安装基准面，方便不同方向的功能组件直接贴合安装，不需要额外加工安装基准面。构件上预留的腰型安装孔，是设计过程中针对分拣设备现场调试需求做的适配优化，腰型孔允许安装位置在孔长范围内做微调，在设备组装调试阶段，不需要重新钻孔就可以调整相邻支撑构件的相对位置，或者微调安装在支撑上的功能组件位置，大幅降低现场组装调试的工作量，同时腰型孔的沉边设计可以让安装螺栓的头部完全沉入构件表面，不会突出在支撑外侧，避免设备运行过程中突出的螺栓头刮蹭输送的物料或者设备走线。从安装边界来看，这款支撑构件的外轮廓为等截面方形结构，长度方向可以根据设备机架的实际尺寸需求做裁切适配，端面可以直接和其他型材构件通过角码或者焊接方式连接，空心的内部腔体还可以作为设备走线的通道，将设备的传感器线缆、动力线缆从腔体内部穿过，让设备外观更整洁，同时避免线缆外露被物料剐蹭造成损坏。在设计思路上，这款支撑构件没有采用复杂的异形截面，而是选用最通用的方形空心截面，一方面是这类截面的型材加工工艺成熟，加工成本低，批量制作时的尺寸一致性好，另一方面方形截面的力学性能在各个方向上更为均衡，不管是作为水平方向的承载梁，还是垂直方向的支撑立柱，都能提供稳定的支撑能力，不会出现某个方向抗弯能力不足的问题。构件表面做了哑光氧化处理，既可以提升构件的防锈能力，适应车间多尘、偶尔有清洁水渍的使用环境，也可以避免表面反光对分拣设备的视觉检测组件造成光线干扰，保证视觉检测的识别准确率。在实际装配过程中，这款支撑构件不需要复杂的二次加工，除了预设的腰型安装孔之外，其余安装位置可以根据实际组装需求现场钻孔，方形的外表面方便划线定位，钻孔时也不需要特殊的工装夹具，普通的台钻就可以完成加工，能够很好地适配非标自动化设备定制化生产的需求，减少非标设计过程中的专用件开发成本，缩短设备的整体交付周期。
