糖果色选分拣机轮式输送分料盘

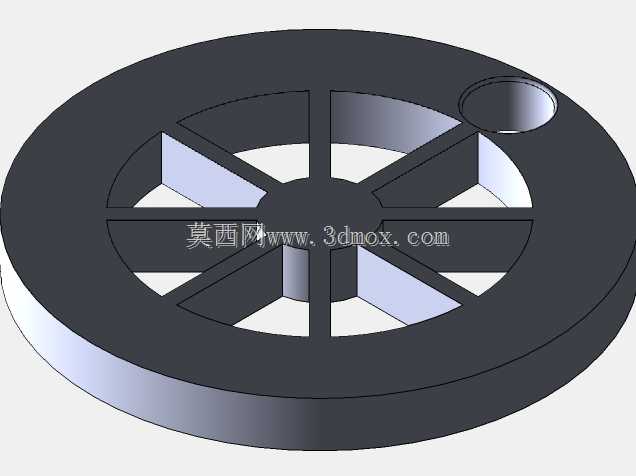

该轮式分料盘是小型糖果色选分拣设备的核心执行零件，主要应用在休闲食品生产线末端的单颗糖果分拣工位，适配彩虹糖、小型硬糖等尺寸统一的颗粒状糖果的逐颗输送与色选分拣流程，衔接上游的理料送料机构与下游的分向出料滑道，配合颜色检测传感器与伺服驱动系统完成不合格品剔除、不同颜色糖果分类归集的作业。在实际生产场景中，上游理料机构将杂乱堆叠的单颗糖果逐一送入该分料盘的径向料槽内，伺服电机带动分料盘做定角度间歇转动，每一次转动停顿的工位恰好对应颜色传感器的检测点位，传感器识别到对应料槽内糖果的颜色信号后，会将信号传递给后端的控制单元，待该料槽转动至对应颜色的出料口位置时，配套的气嘴或拨杆机构会将糖果推入对应的出料滑道，完成单颗糖果的精准分拣，避免多颗糖果堆叠导致的色检误判、分拣错漏问题。该分料盘采用扁平圆盘式结构设计，整体为等厚度圆盘构型，中心设置与伺服输出轴配合的安装定位凸台，保证转动过程中的同轴度，避免转动偏磨导致的定位偏差；盘面沿径向均匀分布六组放射状分隔筋，将盘面分隔为六个独立的料槽空间，每个料槽的尺寸恰好容纳单颗标准尺寸的糖果，料槽边缘做圆弧过渡处理，避免刮伤糖果糖衣；盘面边缘额外设置一个圆形定位通孔，用于配合设备的原点检测传感器，每次设备启动时可通过该孔快速校准转动原点，保证每次间歇转动的角度精度，避免料槽对位偏差导致的卡料、掉料问题。设计过程中充分考虑了食品接触场景的使用需求，整体结构无清洁死角，料槽与分隔筋的连接处均做圆角过渡，避免糖果碎屑残留积垢，同时盘面做平整化处理，减少糖果与盘面的摩擦阻力，保证糖果在料槽内不会卡滞；安装边界上，分料盘的中心安装孔尺寸适配常规小型伺服电机的输出轴径，整体外径尺寸匹配小型桌面式分拣设备的安装腔体厚度，安装后分料盘盘面与设备台板的间隙控制在1mm以内，避免糖果从间隙掉落，同时不会与台板产生摩擦剐蹭，保证转动顺畅。该分料盘的结构设计充分平衡了分拣效率与运行稳定性，六组料槽的布局在保证单颗独立承载的前提下，尽可能提升了转盘的空间利用率，配合伺服系统的间歇转动控制，可实现每分钟数百颗糖果的连续分拣作业，相较于传统皮带式色选输送结构，该轮式分料盘的定位精度更高，单颗物料的位置一致性更好，能有效降低颜色传感器的识别误差，提升分拣准确率，同时整体结构紧凑，占用设备内部空间更小，适合集成在小型桌面式分拣设备、小型食品加工生产线的色选工位中，也可经过尺寸调整后适配小型药片、电子元器件等其他颗粒状小件的色选分拣场景。
