车床主轴箱配套长工件支撑卡盘结构

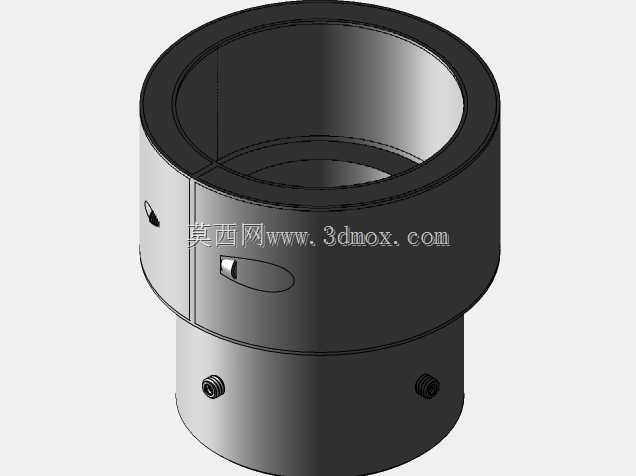

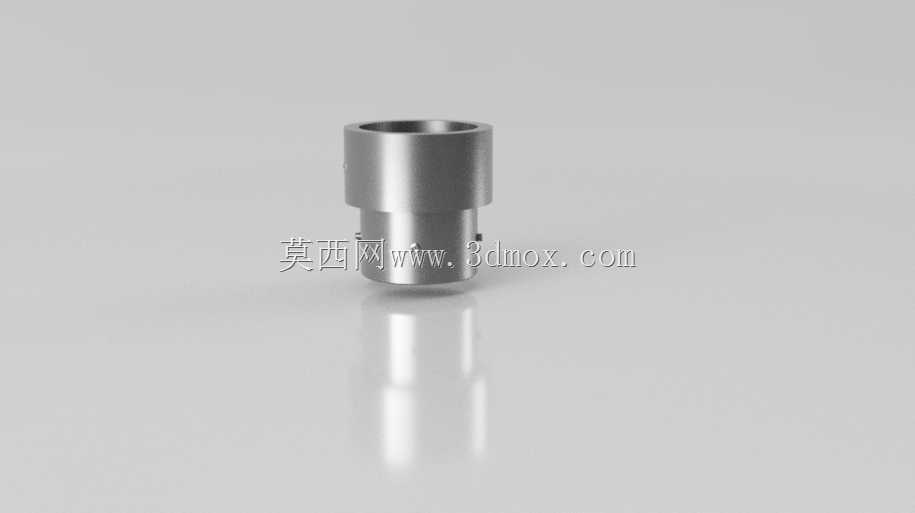

这款卡盘是车床加工场景中适配主轴箱的专用支撑类工装，主要应用于普通卧式车床、数控车床的长轴类、长筒类工件加工作业环节，在实际生产中承担着主轴箱心轴后端的辅助支撑功能，解决长工件悬伸过长导致的加工振颤、同轴度偏差、让刀变形等常见加工问题，是车床加工细长类零件时不可或缺的配套工装部件。从实际功能特性来看，该卡盘属于通用可调式夹具类型，区别于前端装夹的动力卡盘，它安装在主轴箱的后侧心轴位置，不会干涉前端刀架的走刀路径，也不会占用卡盘前端的装夹空间，能够在工件贯穿主轴通孔的加工场景中，为伸出主轴后端的工件部分提供稳定的径向支撑，同时可根据工件的实际直径、加工时的切削参数调整支撑松紧程度，既保证支撑刚性，又不会过度箍紧工件导致工件变形，适配多种不同直径的长棒料、长轴类零件的加工需求。在设计思路上，这款卡盘采用了阶梯式套筒主体结构，主体分为大直径端与小直径端两个部分，大直径端朝向主轴箱方向，与主轴箱后端的安装止口匹配定位，保证卡盘与主轴的同轴度精度，小直径端设置有径向锁紧调节结构，通过侧面的锁紧件实现对穿入工件的抱紧支撑，整体采用同轴回转体结构设计，在高速回转时能够保证良好的动平衡性能，避免因为自身结构不对称带来的附加振动，影响工件的加工表面质量。从安装边界与尺寸适配来看，卡盘的大端外径与对应型号车床主轴箱后端的安装位尺寸匹配，内孔直径覆盖对应车床主轴通孔的直径范围，能够允许对应规格的棒料顺利穿过，轴向长度经过合理设计，既保证足够的支撑接触长度提升支撑稳定性，又不会过度向后延伸占用过多的机床后部空间，侧面的调节锁紧件位置经过优化，操作人员在机床后侧即可方便完成松紧调节操作，不需要额外拆卸其他部件，日常装夹调整的操作效率较高。在实际加工应用中，这类卡盘尤其适合长度超过主轴通孔、需要贯穿主轴装夹的长轴、细长杆、长套筒类零件的车削作业，比如长螺栓类零件、细长传动轴、液压管路长筒接头等零件的批量加工，搭配前端的三爪或者液压卡盘使用，能够形成两端稳定支撑的装夹状态，大幅提升长工件加工时的工艺系统刚性，有效降低切削振纹，提升工件的圆柱度、同轴度等形位公差精度，同时能够允许采用更大的切削参数进行加工，提升长零件加工的生产效率，降低因为工件刚性不足导致的废品率。
