47.5mm规格排气管消音装饰筒体结构

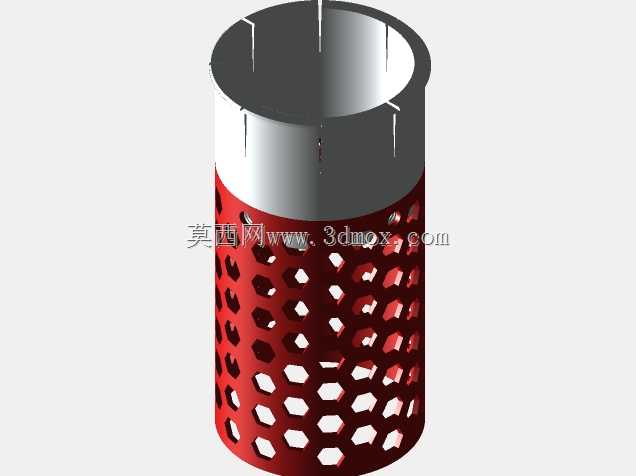

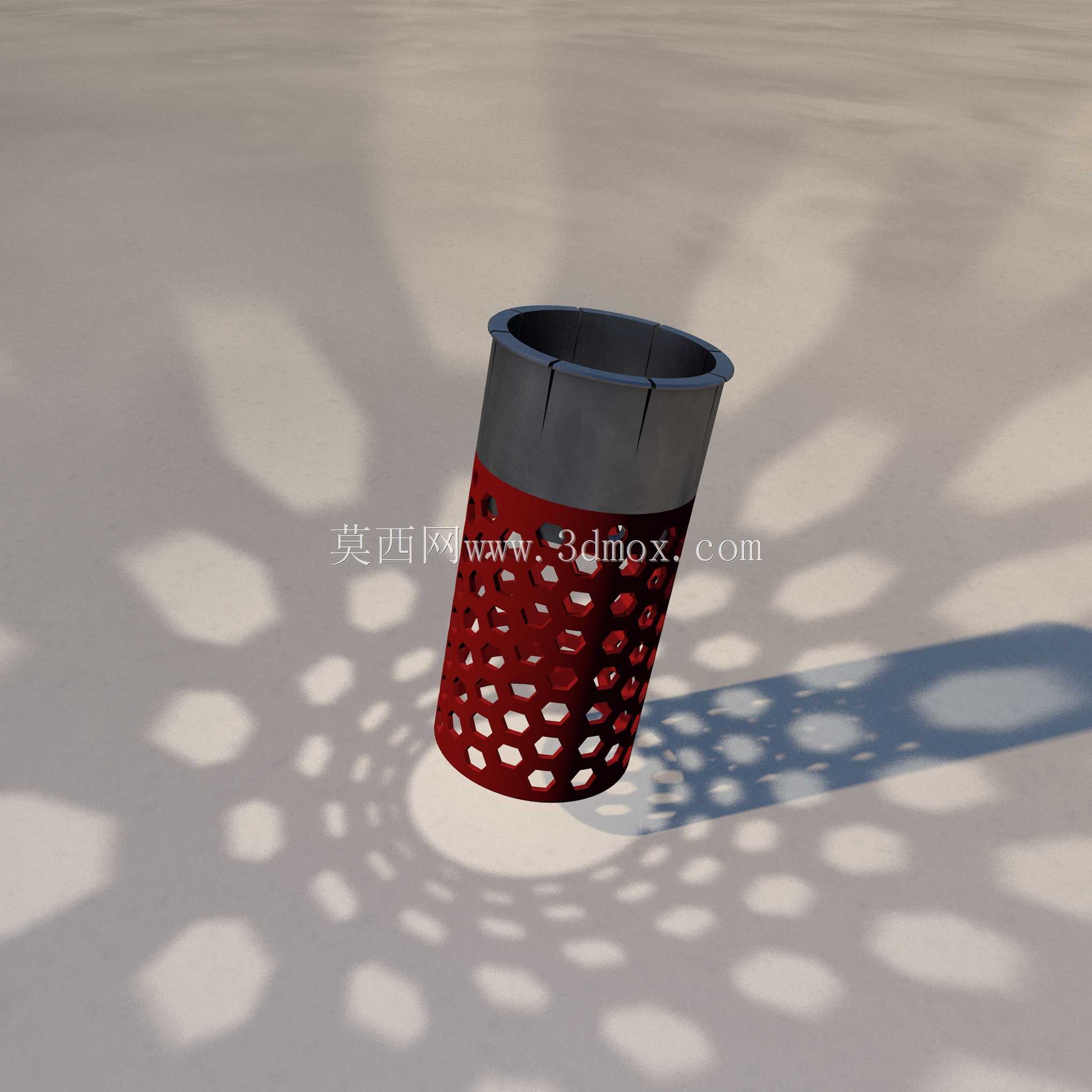

该结构件主要应用于小排量摩托、改装踏板车以及小型通用动力机械的排气系统末端，既承担排气消音的核心功能，也作为排气尾段的外露装饰部件，直接影响排气系统的工作表现与整车外观质感。在实际使用场景中，这类筒体结构安装在排气尾段的出气端，需要同时兼顾气流疏导、噪音衰减、外观装饰三重作用，日常使用中会长期接触高温尾气、路面泥水飞溅以及行车过程中的振动冲击，因此结构设计需要同时满足耐热、抗振、透气均匀的多重要求。从功能特性来看，筒体上部为光滑薄壁圆筒结构，边缘开设均匀分布的轴向定位缺口，安装时可与排气尾段的内衬结构快速卡合定位，无需额外焊接固定即可保证装配同轴度，避免长期振动出现松脱异响；下部筒体表面采用规则排布的六边形镂空孔阵，这种孔型设计相比传统圆孔拥有更高的开孔率，能够在保证筒体结构强度的前提下，让尾气气流在流出过程中经过多次分流、折返，逐步抵消气流脉冲产生的中高频噪音，同时六边形孔的棱边结构可以打散流出的气流柱，避免排气出口形成集中的紊流风噪，实际消音表现优于同开孔率的圆孔结构。设计过程中，首先确定了47.5mm的适配外径，能够直接匹配市面主流的小排量车型原厂排气尾管安装尺寸，无需额外改装转接件即可直接替换安装；筒体上部的定位缺口深度、宽度经过反复匹配验证，既保证安装时的卡接强度，也避免缺口过深导致筒体端部结构强度不足，在高温下出现变形。下部的镂空区域从筒体距上端三分之一处开始排布，孔阵间距保持均匀一致，既保证整个周向的排气透气性均匀，避免单侧出气导致的排气偏流，也让镂空区域形成规整的视觉效果，外露安装时拥有更好的装饰质感，红色的表面处理也能适配多数车型的改装外观风格。安装边界上，筒体整体为等径圆筒结构，上端与排气内衬的配合间隙控制在合理范围，装配后不会出现径向晃动，下端为敞口出气结构，安装时不需要额外调整角度，只要将上部定位缺口对准内衬的定位凸台推入即可完成固定，后期维护拆卸也十分便捷，不需要拆解整个排气尾段即可单独更换该装饰消音筒体。结构的壁厚经过优化设计，在保证高温下结构刚性的前提下尽可能控制重量，不会给排气尾段增加额外的负重，避免长期使用导致排气吊耳出现过早老化。
