300毫米行程滚珠丝杠线性传动执行装置

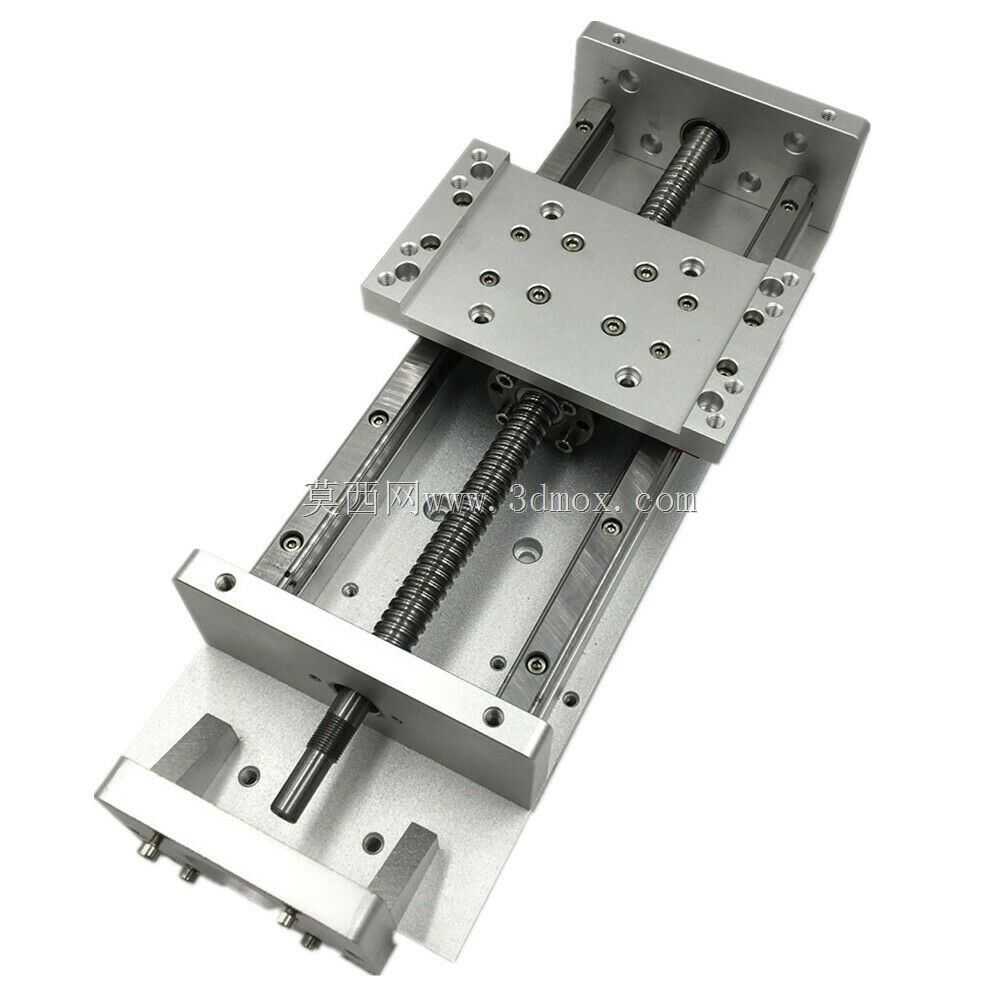

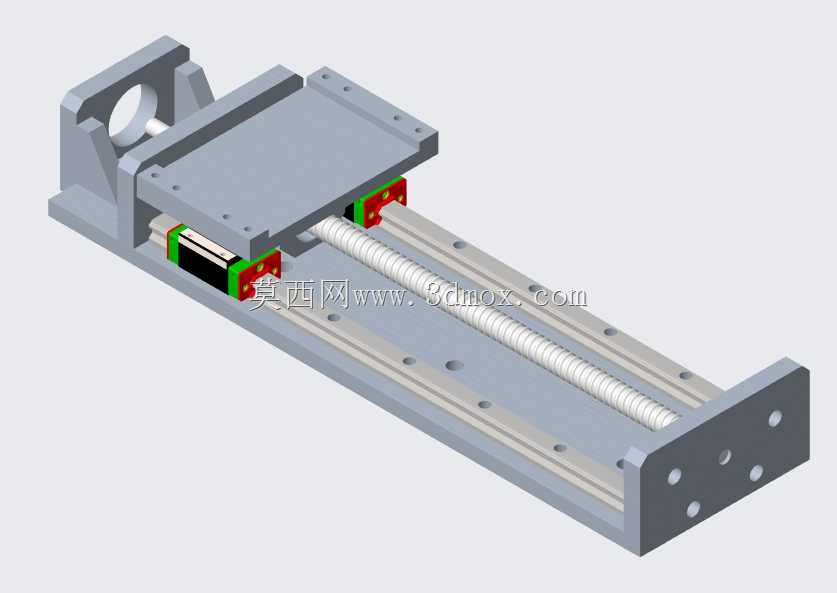

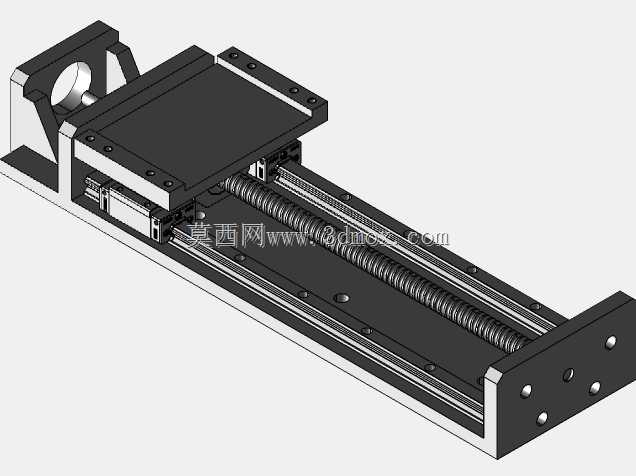

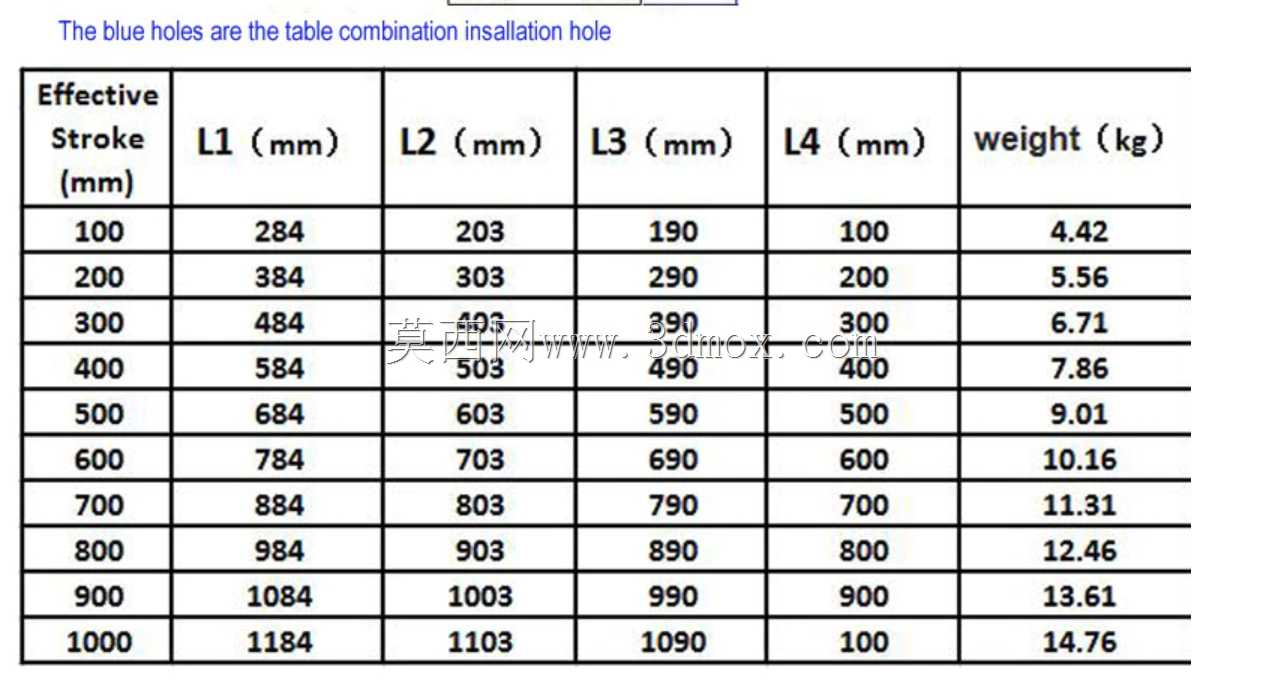

这款线性传动执行装置是工业自动化领域常用的直线运动执行单元，核心采用滚珠丝杠搭配双直线导轨的传动结构，可实现高精度、低摩擦的往复直线运动输出，目前展示的规格为300毫米有效行程，可根据实际产线布局、工位动作需求定制不同的行程长度，适配多样化的设备集成场景。在实际工业应用中，这类线性执行装置可覆盖多类生产场景的直线传动需求：在3C电子组装产线中，可搭载点胶头、吸嘴、检测探头完成工件的精准移位、工位转运作业；在包装设备中可驱动推料机构、封切部件完成规整的往复推送动作；在小型数控加工设备中可作为进给轴带动刀具或工件完成定距进给；在自动化检测设备中可搭载视觉相机、检测传感器完成指定路径的扫描检测作业，是各类自动化设备实现直线动作输出的核心基础部件。从功能特性来看，该装置采用滚珠丝杠作为传动核心，相比传统梯形丝杠传动效率更高、运行阻力更小，长时间往复运行的磨损量更低，可维持长期稳定的传动精度；搭配的双平行直线导轨可承载多方向的负载力矩，滑台运行过程中不会出现偏摆、卡顿问题，可承受垂直、水平等多方向安装下的作业负载，滑台台面预留了标准的安装螺孔阵列，可直接固定各类执行末端，无需额外加工转接板，大幅降低集成难度。从设计思路来看，整体采用一体化底座集成设计，将丝杠支撑座、导轨安装基准、端部安装法兰全部集成在单根型材底座上，既保证了各部件的装配同轴度、平行度精度要求，又减少了零散零件的装配工作量，端部的支撑结构采用固定侧加支撑侧的丝杠安装方式，可抵消丝杠高速运转时的轴向窜动，提升运行稳定性，导轨与丝杠采用平行排布的布局，最大化压缩了装置的整体宽度尺寸，节省设备内部的安装空间。在安装边界方面，该装置底座预留了贯通的安装槽位，可直接通过T型螺栓固定在设备型材架或安装平板上，端部的驱动端可直接对接伺服电机、步进电机等动力源，无需额外定制复杂的连接法兰，整体外形规整无突出的零散部件，可适配水平安装、垂直安装、侧装等多种安装姿态，用户在集成设计时仅需预留对应行程长度的直线运动空间，确认安装面的平面度即可完成装配，无需额外做复杂的安装基准调校，可大幅缩短设备的设计组装周期。
