适配Aquadis水表的传感器安装固定支架

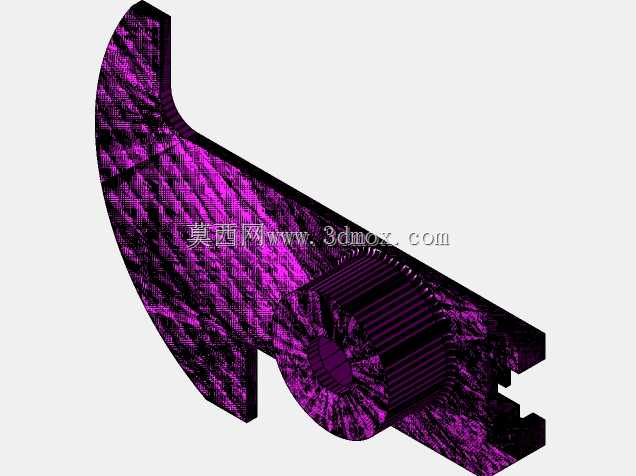

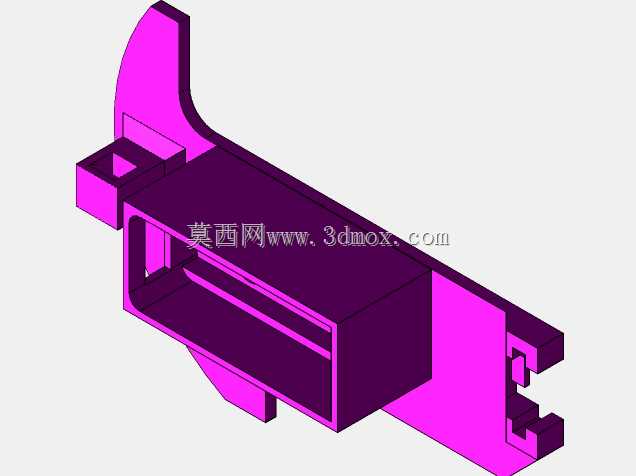

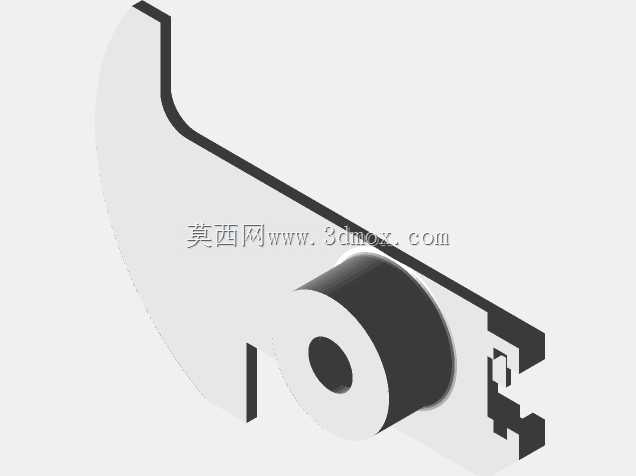

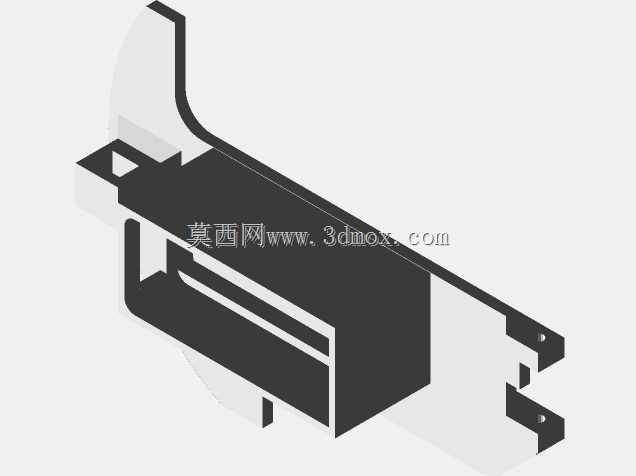

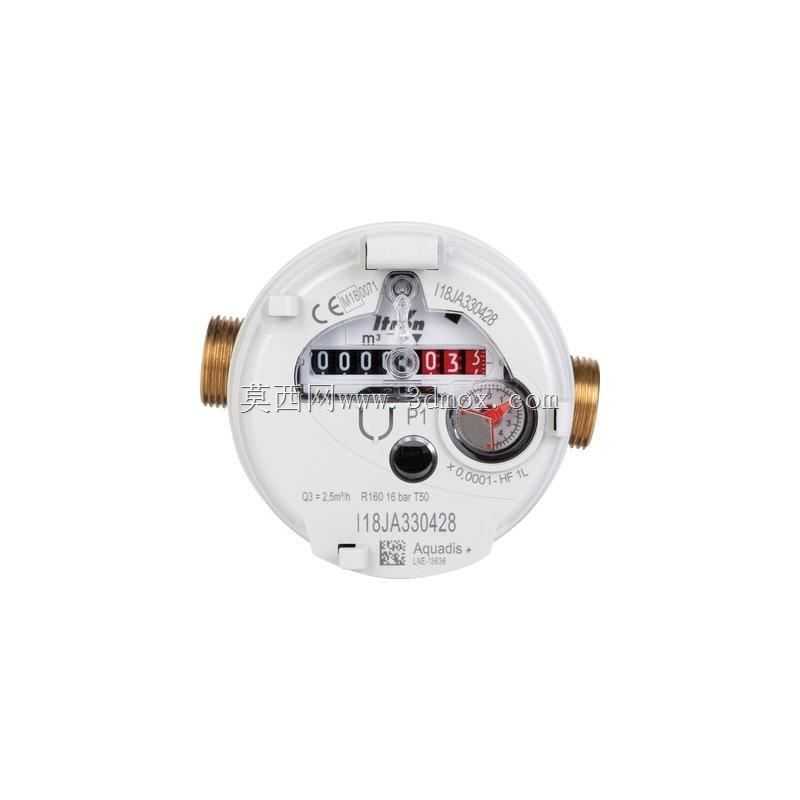

在城镇供水计量、商用楼宇水务管控、工业用水精准核算的场景中，智能水表的传感采集稳定性直接决定计量数据的准确性，这款适配Aquadis水表的传感器支架，正是为解决水表外置传感器安装定位不准、长期使用偏移脱落的痛点设计的专用结构件。该支架主要承担两类传感器的承载固定功能，分别对应光学传感单元与感应传感单元，其中光学传感位适配TCRT5000型反射式光电传感器，这类传感器常被用于采集水表叶轮的转动脉冲信号，将机械转动量转化为电信号实现远传计量；另一处感应传感位设置了M8规格的标准内螺纹安装接口，可适配螺纹连接式的感应探头，满足不同信号采集方案的装配需求。从设计思路来看，支架整体采用弯折式悬臂承载结构，主体贴合水表壳体的弧形外轮廓做了随形适配，安装后可与水表外壁紧密贴合，避免长期受水流振动、环境温变影响出现松动移位；支架的弯折弧度经过反复校核，既保证安装后传感器的探测端面与水表内信号采集点的距离处于最佳感应区间，又不会过度突出水表外轮廓，避免在水表井、管道井这类狭窄安装空间内与周边管线、墙体发生磕碰干涉。在安装边界设计上，支架的贴合面预留了与水表原有安装位匹配的定位卡点，装配时可直接卡入水表壳体预设的卡槽内完成初定位，无需额外在水表壳体上打孔破坏原有密封结构；M8螺纹安装位的同轴度公差控制在合理范围内，可保证感应探头拧入后探测方向无偏移，光学传感器的安装位设置了限位挡边，可将传感器牢牢卡在预设位置，避免传感器受外力拉扯出现接线端脱落的问题。支架的整体外形紧凑，安装后不会额外增加水表的径向占用空间，适配供水管道旁狭窄的安装环境，无论是新建智慧水务项目的水表预装，还是传统机械水表的智能化改造，都可以通过该支架快速完成传感器的加装固定，大幅降低现场施工的装配难度，提升传感单元长期运行的稳定性，减少因传感器移位导致的计量失准、数据断传等运维问题。
