3D打印机减磨进料导向导轨结构

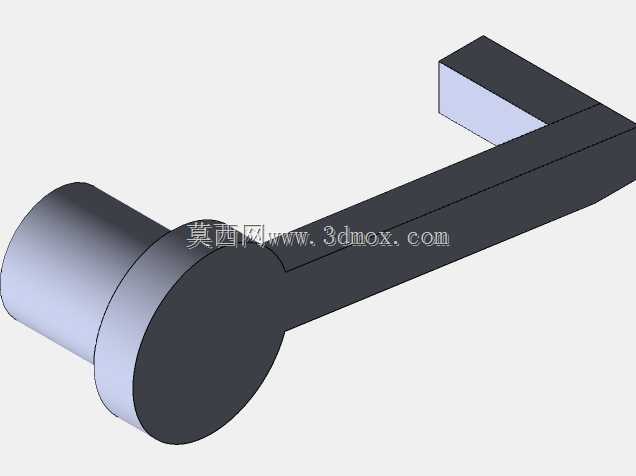

在桌面级FDM3D打印的实际作业场景中，耗材进料环节的顺畅度直接决定打印成品的成型质量与设备连续运行的稳定性，不少打印作业中出现的耗材断丝、进料打滑、挤出量不均、层纹错位等问题，根源都在于耗材从料架进入挤出机进料孔的路径中存在不合理摩擦，尤其是当耗材盘安装位置与进料孔存在角度偏差时，硬质耗材会持续剐蹭进料孔边缘，长期使用不仅会磨损进料孔内壁，还会增大挤出齿轮的进料阻力，轻则导致进料步进电机丢步造成挤出不足，重则会磨伤耗材表面产生碎屑堵塞挤出头流道。这款导向结构正是针对这一常见痛点设计的专用导丝部件，核心用途是在耗材传输路径中搭建顺滑的过渡导向通道，将耗材与进料孔边缘的硬摩擦转化为沿导向面的顺滑滑动，从根源上降低进料过程的阻力损耗。从功能特性来看，该结构采用一体化成型设计，一端为圆柱形导向端头，端头处做了大圆角过渡处理，能够让耗材以顺滑的弧度进入导向通道，避免耗材在端头处出现硬弯折导致的应力集中；长条形的主体杆身作为结构支撑，末端的定位块用于和设备机架或挤出机外壳完成固定安装，整体结构没有多余的活动部件，不存在装配间隙带来的耗材卡顿风险，导向通道内壁做了光滑面处理，能够最大程度降低耗材穿行时的摩擦阻力，适配常规1.75mm与3mm直径的打印耗材使用。设计思路上完全围绕3D打印设备的改装适配需求展开，整体采用极简的几何构型，没有复杂的曲面与悬空结构，使用者可以直接采用FDM工艺自行打印制作，不需要额外添加支撑结构就能获得合格的成型件，大幅降低了自制改装件的制作门槛；结构设计时充分考虑了不同机型的安装兼容性，末端的定位块预留了足够的安装调整空间，使用者可以根据自身设备的进料孔位置、料架安装高度灵活调整固定位置，不需要对原有设备进行打孔、切削等破坏性改装，就能快速完成部件安装。从安装边界与尺寸适配来看，圆柱形导向端头的直径控制在合理范围，不会和挤出机周边的散热风扇、调平探针、加热块等部件产生运动干涉，杆身长度经过合理测算，既能够让耗材形成足够平缓的导向弧度，避免弯折角度过大造成的耗材阻力增大，又不会因为杆身过长导致结构刚性不足，在耗材拉扯下出现形变偏移；安装时只需要将导向端头对准进料孔的同轴位置，让耗材穿过导向通道后能够以接近直线的角度进入进料孔，再将末端定位块通过扎带、螺丝或者耐高温双面胶固定在机架的平整位置即可，安装完成后能够有效抵消料架位置偏差带来的进料角度问题，让耗材始终以顺畅的姿态进入挤出机构，大幅降低进料故障的发生概率，提升长时间连续打印的进料稳定性，尤其适合远程挤出机型、料架侧装/顶装的改装机型使用，能够有效改善耗材进料过程的剐蹭问题，减少挤出头堵塞、进料打滑等常见故障的出现频率。
