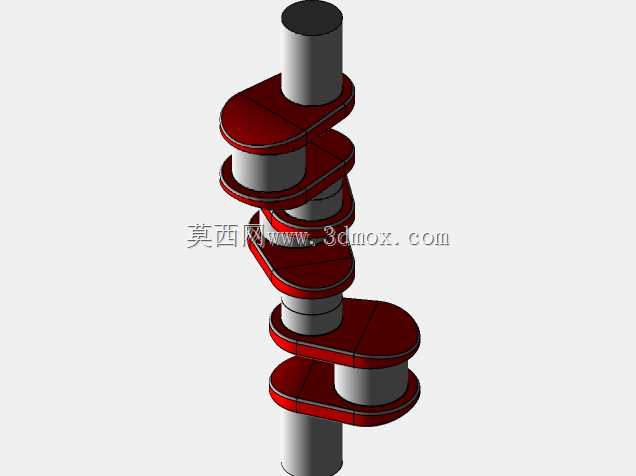

V型六缸发动机曲轴结构设计

该部件是V型六缸内燃机的核心传动构件曲轴，主要应用于乘用车辆、轻型商用车辆的V6动力总成中，同时也可适配小型船舶动力机组、固定式工业发电机组的同构型内燃机，承担着将活塞往复直线运动转化为旋转扭矩输出的核心功能，是内燃机动力传递路径中不可或缺的关键零件。在实际运行工况中，曲轴需要承接六个气缸按点火顺序交替传递的爆发压力，通过自身的偏心曲柄结构把活塞的上下往复动作转换为持续的旋转运动，向外输出动力驱动整车行驶或是配套设备运转，同时还要驱动内燃机自身的配气机构、机油泵、水泵等附属组件，保障整机的正常运行循环。从设计思路来看，这款曲轴针对V6发动机的气缸夹角特性，将六个曲柄销按照对应气缸的点火间隔角进行周向排布，保证各缸做功行程能够均匀交替，让动力输出更加平顺，降低整机运行时的振动与冲击；主轴颈采用分段式支撑结构，每两个曲柄单元之间设置对应主轴颈，匹配缸体上的主轴承座安装位，保障曲轴在高速旋转时的支撑刚度，减少弯曲变形量；曲柄臂采用椭圆形优化截面，在保证足够结构强度的前提下尽可能降低旋转惯量，兼顾高转速工况下的响应速度与动平衡表现，曲柄臂与主轴颈、曲柄销的衔接位置做了大圆角过渡处理，有效分散应力集中，提升部件的抗疲劳寿命，能够承受交变载荷下的长期冲击。从安装边界来看，该曲轴的轴向总长度适配常规V6发动机的缸体轴向空间，主轴颈直径匹配标准主轴承瓦的尺寸规格，安装时可直接压入对应主轴承座，通过主轴承盖完成轴向与径向的定位；前端预留有正时齿轮、皮带轮的安装轴段与键槽，可对接正时传动系统与前端附件驱动轮系，后端设置有飞轮连接法兰与油封轴颈，能够匹配飞轮总成与曲轴后油封的安装尺寸，整体安装公差符合内燃机装配的精度要求，不需要额外修改即可适配对应排量的V6发动机缸体。在结构特性上，该曲轴的曲柄销采用中空结构设计，既可以降低自身重量，又能作为机油通道的一部分，将主油道输送来的压力机油引导至连杆轴承位置，实现运动副的持续润滑，减少摩擦损耗；各曲柄单元的配重块与曲柄臂集成设计，在加工阶段可通过动平衡校准去除多余重量，保证曲轴在额定转速区间内运行平稳，降低整机的NVH表现，提升动力输出的质感。
