内燃机连杆结构三维设计模型

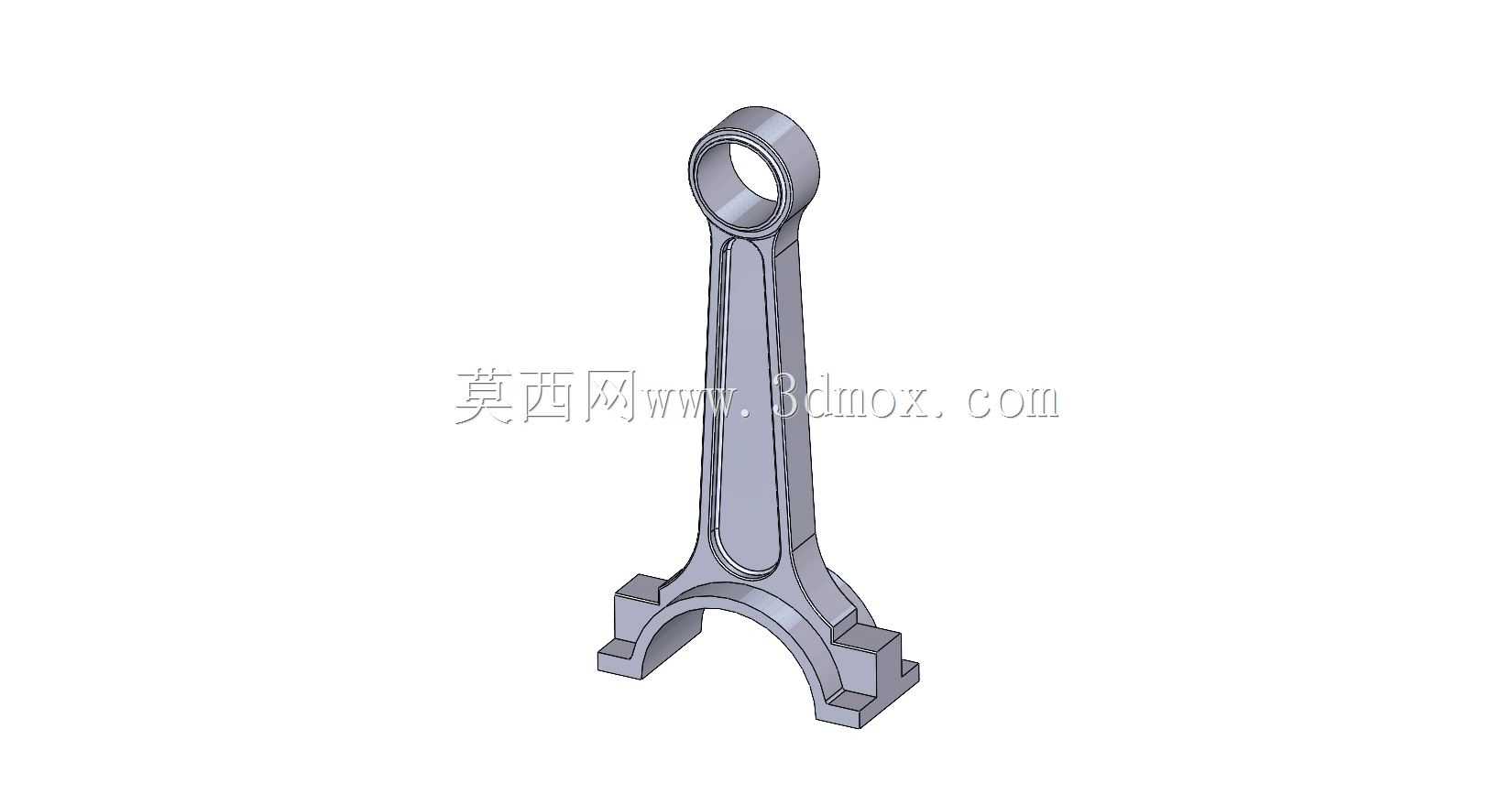

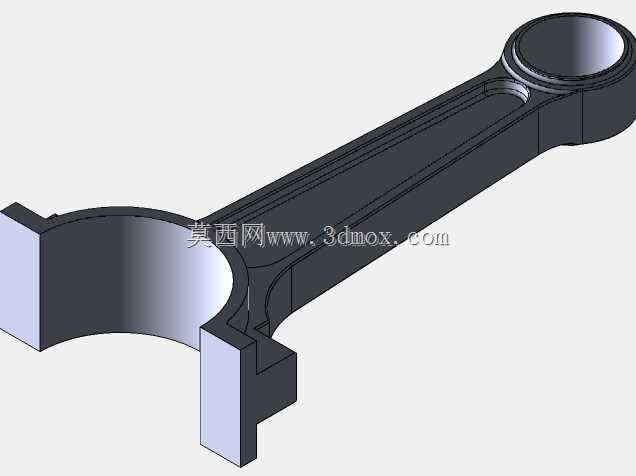

该模型为内燃机核心传动部件连杆，是曲柄连杆机构中连接活塞与曲轴的关键受力构件，主要应用于往复式内燃机、活塞式压缩机等需要将直线往复运动与旋转运动相互转换的动力设备场景中，在车用发动机、小型通用动力机械、工业压缩机等设备内承担核心动力传递作用。在设备实际运行过程中，连杆小头端通过活塞销与活塞组件相连，随活塞做上下往复直线运动，大头端与曲轴的曲柄销装配连接，随曲轴做旋转运动，以此将活塞承受的燃气爆发压力传递给曲轴，完成动力输出的运动转换过程，工作过程中需要持续承受交变的拉压载荷、惯性冲击力，因此对结构强度、刚度与抗疲劳性能有极高要求。从产品功能特性来看，该连杆采用分体式大头结构设计，下半部分为连杆盖，通过螺栓与杆身实现紧固连接，能够满足曲轴装配时的安装需求，避免整体式大头无法穿过曲轴轴颈的装配问题；杆身采用工字形截面结构，在保证整体结构强度与抗弯抗扭刚度的前提下，尽可能降低了构件自身重量，有效减小了高速运转过程中产生的往复惯性力，降低设备运行过程中的振动与额外载荷冲击；大小头端均设计有轴瓦安装位，可通过装配轴瓦降低摩擦损耗，提升部件运转的耐磨性与使用寿命，同时预留有润滑油道的对应结构位置，能够配合发动机润滑系统实现摩擦副的持续润滑，避免干摩擦造成的部件烧蚀损坏。在设计思路层面，该模型严格遵循连杆的受力分布规律进行结构优化，杆身从大头到小头采用平滑过渡的变截面设计，避免应力集中造成的结构断裂风险，大小头的环形结构厚度根据对应位置的受力大小做差异化设计，大头端因承受更大的旋转冲击载荷，整体结构厚度与加强筋布局密度高于小头端，同时在大头与杆身的连接位置设置圆弧过渡结构，进一步分散应力集中点。从外形尺寸与安装边界来看，该连杆整体为长条形立式结构，小头为封闭环形结构，内孔尺寸与对应规格的活塞销直径匹配，大头为分体式半圆环形结构，合拢后的内孔尺寸与对应曲轴曲柄销的直径匹配，安装时需要保证大小头孔的平行度公差符合设计要求，避免运转过程中出现偏磨、卡滞等问题，连杆的整体长度根据对应发动机的冲程参数确定，安装后需要保证活塞运行到上止点与下止点时不会与气缸盖、曲轴箱发生运动干涉，同时连杆螺栓的安装位置需要预留足够的扳手操作空间，满足装配与后期维护的操作需求。
