格罗夫红外发射传感模块结构设计

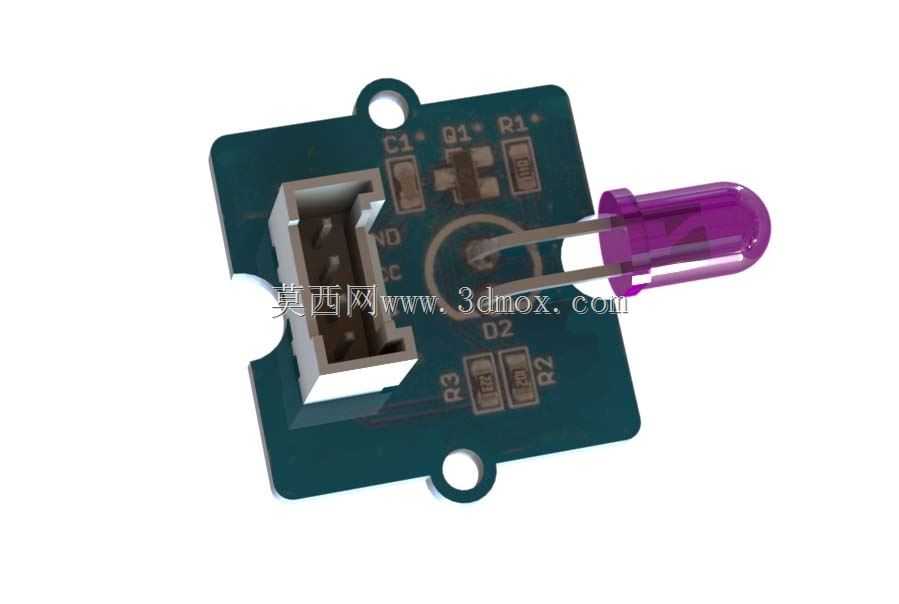

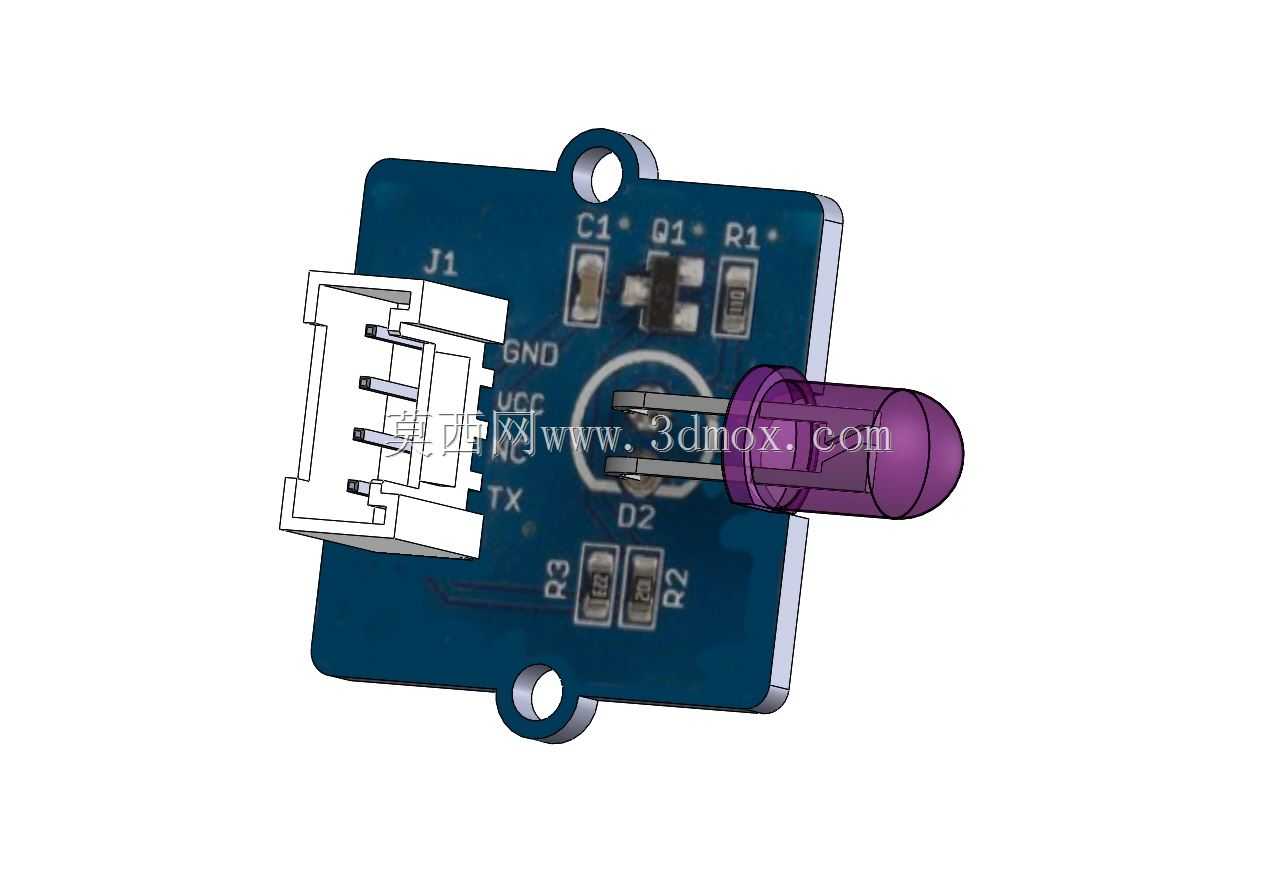

这款红外发射模块是面向近距离红外信号传输、红外遥控指令发射、红外对射检测场景设计的功能组件，在工业自动化产线的工件到位检测、智能设备的红外遥控信号交互、创客教育类电子实训项目、小型智能硬件的红外通信链路搭建场景中都有广泛应用，能够稳定发射特定波长的红外光信号，配合对应接收模块即可完成非接触式的信号传输或物体存在检测功能。模块整体采用PCB基板作为承载主体，板载集成了红外发射管、限流电阻、状态指示元件与标准接线接插件，无需额外搭建外围驱动电路即可直接接入主控系统使用，大幅降低了红外发射功能的集成难度。设计过程中优先考虑了使用的便捷性与安装的适配性，PCB板采用规则矩形轮廓，对角位置设置了两个标准安装孔，可直接通过螺丝固定在设备壳体、安装支架或实验台面上，安装孔的间距符合通用传感模块的安装规范，能够兼容市面上多数标准传感器固定座的安装尺寸，无需额外定制安装支架。板载的接插件采用防反插设计，接口引脚定义清晰标注在PCB丝印层上，分别对应电源、地与信号引脚，接线时无需反复核对引脚定义，可有效避免接线错误导致的元件烧毁问题。红外发射管采用卧式侧出的安装方式，发射端突出于PCB板边缘，能够保证红外信号的发射角度不受板身遮挡，水平发射角度覆盖常规红外通信的有效范围，在额定工作电压下可实现数米距离的稳定信号传输。板载的限流电阻经过参数匹配，能够在保证红外发射管足够发射功率的前提下，限制回路工作电流，避免发射管过流损坏，同时预留了元件替换的焊盘空间，可根据实际使用的发射距离需求调整电阻参数，改变发射功率。模块整体厚度控制在较低范围内，除接插件与发射管外无过高的突出元件，能够嵌入到狭窄的设备内部空间中使用，PCB板边缘做了圆角处理，避免安装过程中板边毛刺划伤操作人员或损坏周边线材。电路走线布局经过优化，电源与信号走线分开排布，减少电源纹波对发射信号的干扰，保证发射的红外信号稳定无杂波，能够被接收端准确识别，不会出现信号误判或传输中断的问题。
