LR1350履带式起重机ProE三维模型

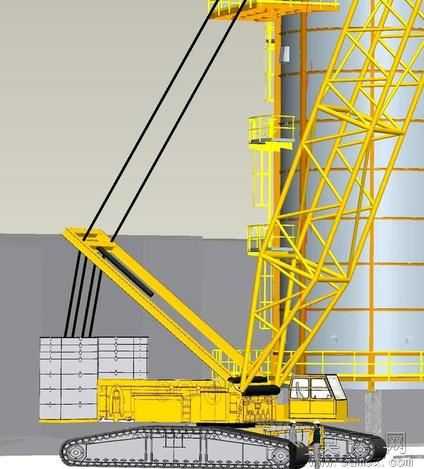

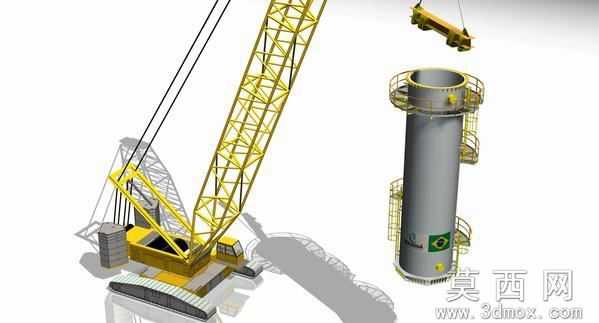

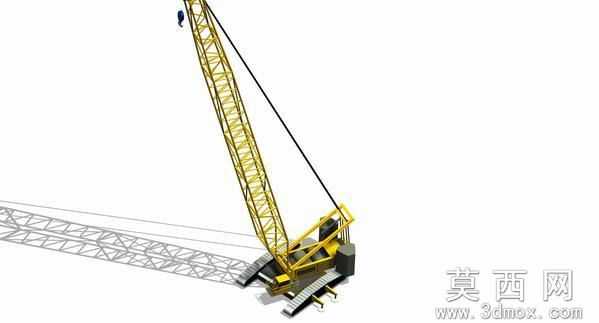

本模型为LR1350履带式起重机的高精度三维数字化模型，建模阶段严格参照实体设备的工程尺寸比例开展，首先从履带行走底盘的结构搭建入手，依次完成支重轮、驱动轮、履带板、回转支承等行走部件的特征建模，确保底盘的承重结构与行走机构的装配关系完全匹配实体设备的机械逻辑；随后完成桁架式起重臂的逐段杆件建模，通过阵列、装配约束完成臂架的标准节拼接，同时还原了变幅钢丝绳、起升吊钩组、卷扬机构、操作驾驶室、配重块等核心作业部件，所有部件的装配间隙、运动自由度均按照真实起重机的作业逻辑设置，可直观展示臂架变幅、吊钩升降、底盘回转的运动过程。参数设计层面，模型严格还原LR1350起重机的额定起重量、作业半径、臂架最大起升高度等核心性能参数，各部件的尺寸公差、装配基准均参考起重机械设计规范设置，桁架臂的杆件截面参数、底盘承重梁的厚度参数均与实体设备保持一致，可直接用于结构受力分析的前置模型参考。渲染材质环节，模型针对不同部件匹配了对应写实材质：履带底盘与机身主体采用工程黄金属漆材质，还原工程设备的专用涂装质感，桁架臂采用哑光钢结构材质，钢丝绳采用高韧性金属绞索材质，操作室玻璃采用半透明带反光的玻璃材质，配重块采用深灰铸铁材质，搭配场景内的工业塔筒作业场景，渲染效果可直观呈现起重机在石化塔筒吊装作业中的真实工况，具备极强的场景代入感。结构原理上，模型完整还原了履带式起重机的作业逻辑：履带行走机构负责设备的场地移动与作业站位固定，回转支承实现上部作业机构360度全回转，桁架臂通过变幅钢丝绳调整作业仰角改变作业半径，起升卷扬机构通过钢丝绳收放带动吊钩组实现重物的垂直起升与落位，各部件的传动关系、连接结构均清晰可辨，可直观拆解展示起重作业的力传递路径。软件兼容层面，模型原生基于Pro/Engineer Wildfire5.0平台搭建完成，同时导出STEP、IGES、STL等通用三维格式，可兼容SolidWorks、UG、CATIA等主流三维设计软件直接打开编辑，STL格式文件可直接导入切片软件用于3D打印实体模型，无需额外修复破面即可完成装配操作。研发教学应用层面，该模型可作为起重机械设计课程的教学演示案例，帮助学习者直观理解履带式起重机的整体结构与作业原理，也可用于起重设备研发阶段的方案展示、作业工况模拟，还可作为吊装施工方案的可视化演示素材，辅助施工人员提前规划吊装站位、臂架作业角度，规避作业碰撞风险，同时也可作为机械专业学生开展三维建模练习、装配仿真训练的参考素材。
