单梁桥式起重小车SolidWorks三维设计模型

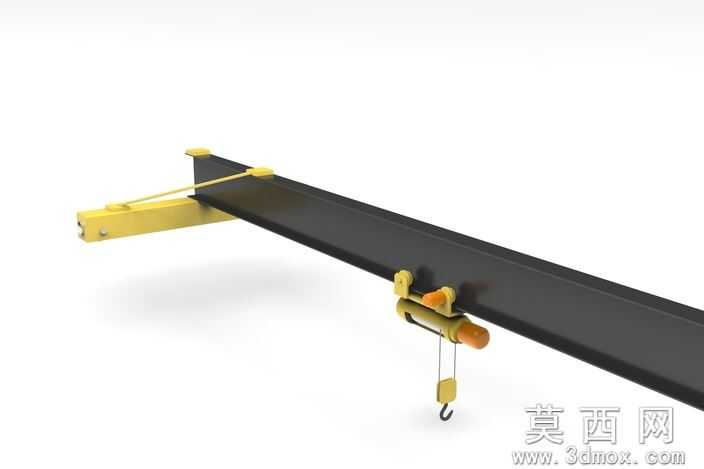

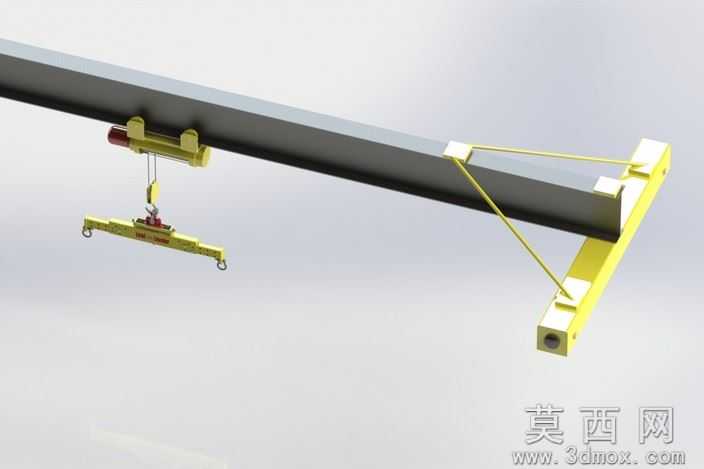

本模型为单梁桥式起重小车成套三维设计模型，建模流程遵循自顶向下的机械设计逻辑，首先完成主梁承载结构的基准搭建，依据桥式起重机的通用跨度参数确定主梁截面尺寸，采用H型钢标准截面作为主梁主体，依次完成端梁止挡结构、小车行走轨道的基准定位，再拆分建模电动葫芦起升机构、行走轮组、吊钩滑轮组、钢丝绳缠绕组件等独立部件，最后完成总装配约束，校验各部件的运动干涉情况，确保行走、起升动作的行程无碰撞。参数设计层面严格参考轻型桥式起重机的行业设计规范，主梁长度适配10-16米常用车间跨度，额定起重量设定为5吨级，起升高度匹配12米常规厂房需求，小车行走轮距、轨道宽度均符合GB/T3811起重机设计规范的尺寸要求，各连接件孔径、螺栓规格均采用标准件参数，可直接导出工程图用于生产参考。渲染材质设置贴合真实工业设备质感，主梁主体采用哑光深灰结构钢材质，端梁及止挡部件采用明黄色警示漆材质，电动葫芦壳体采用橙红色工程漆面，钢丝绳采用镀锌金属材质，吊钩采用锻造合金钢发黑质感，滑轮组添加金属抛光质感，整体渲染效果还原车间真实起重设备的视觉特征，可直接用于方案展示、项目汇报场景。结构原理上，该模型完整复现单梁起重机的核心工作逻辑，主梁作为核心承载构件两端通过端梁架设在厂房轨道上，起重小车可沿主梁上的轨道横向行走，电动葫芦集成起升电机、减速机构、卷筒组件，通过钢丝绳缠绕带动吊钩完成重物的垂直起升，端梁处设置的行程止挡可限制小车的最大行走行程，避免脱轨风险，吊钩处的滑轮组可降低起升所需拉力，提升起升过程的稳定性。软件兼容层面，模型原生基于SolidWorks2008版本搭建完成，可在SolidWorks2008及以上所有版本中直接打开编辑，同时导出了STEP、IGES、STL等通用三维格式，STEP、IGES格式可兼容UG、Pro/E、Catia、Inventor等绝大多数主流三维CAD软件，支持编辑修改参数，STL格式可直接导入切片软件用于3D打印实物模型，无需额外格式转换。研发教学应用层面，该模型可作为起重机械设计课程的教学案例，帮助学习者理解单梁起重机的结构组成、运动原理、参数匹配逻辑，也可作为起重设备生产企业的方案设计参考，快速调整参数适配不同客户的跨度、起重量需求，还可用于职业院校的机械装配实训、三维建模技能考核素材，同时也能为起重设备的虚拟仿真教学、数字化孪生场景搭建提供基础三维模型支撑。
