手摇齿轮齿条式可调高度升降工作台

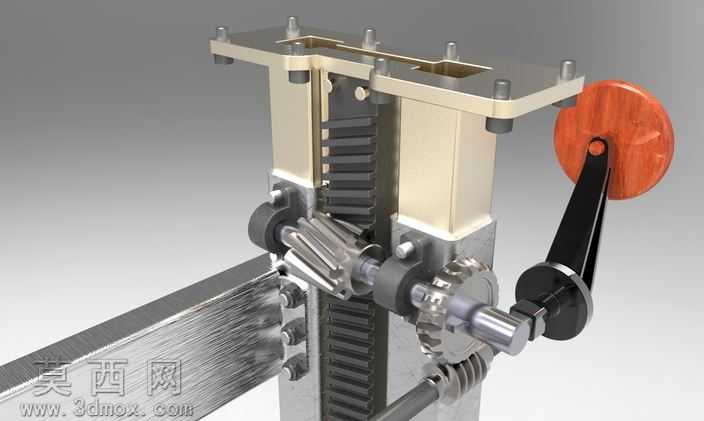

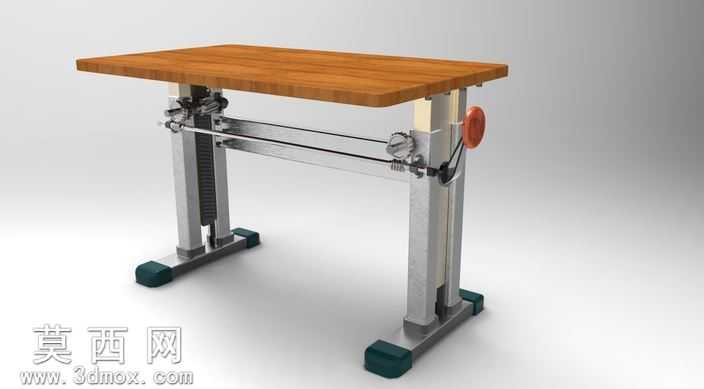

本作品为手摇驱动的齿轮齿条式高度可调工作台三维建模作品，整体采用三维机械设计软件完成全参数化建模，所有零件均按照实际机械加工的公差逻辑进行尺寸约束，可直接导出工程图用于生产参考。建模过程中首先完成核心传动结构的搭建：采用圆柱齿轮与直齿条的啮合传动作为高度调节的核心动力传递结构，齿轮轴两端配置深沟球轴承的简化建模结构，模拟真实转动副的装配约束，保证手摇驱动时传动过程无卡滞、传动比稳定。手摇轮部分采用木质纹理材质与黑色金属握柄的材质区分，在渲染阶段为木质手轮添加了细微的木纹凹凸贴图与半哑光清漆质感，金属握柄添加镀铬高反射材质，还原真实操作件的视觉效果。工作台的升降立柱采用铝合金阳极氧化的浅金色金属材质，表面添加细微的拉丝纹理贴图，立柱内侧的齿条与齿轮采用调质钢的深灰色金属材质，齿面部分添加轻微的磨削加工质感，区分加工面与非加工面的视觉差异。工作台台面采用拉丝不锈钢材质，边缘做倒角处理，台面下方与升降立柱的连接法兰采用螺栓紧固的装配结构，每颗螺栓都按照标准件参数建模，添加真实的螺纹细节与六角头结构，还原实际装配的工艺逻辑。设计思路上围绕62厘米至120厘米的高度调节范围进行结构校核，齿条的有效行程完全覆盖调节区间，齿轮轴的支撑结构采用双立柱对称布局，避免单侧受力导致的升降卡顿，手摇轮的转动半径经过人机工程优化，操作时施力顺畅无需过大扭矩。整体装配完成后添加了全局环境光与局部补光进行渲染，金属件的反射效果经过参数调整，避免过度反光导致结构细节丢失，同时为传动啮合部位添加了轻微的阴影效果，突出结构的层次感，清晰展示齿轮齿条的啮合状态与各部件的装配关系，让观看者可以直观理解升降调节的工作原理。
