90ST-M04025交流伺服电机结构设计

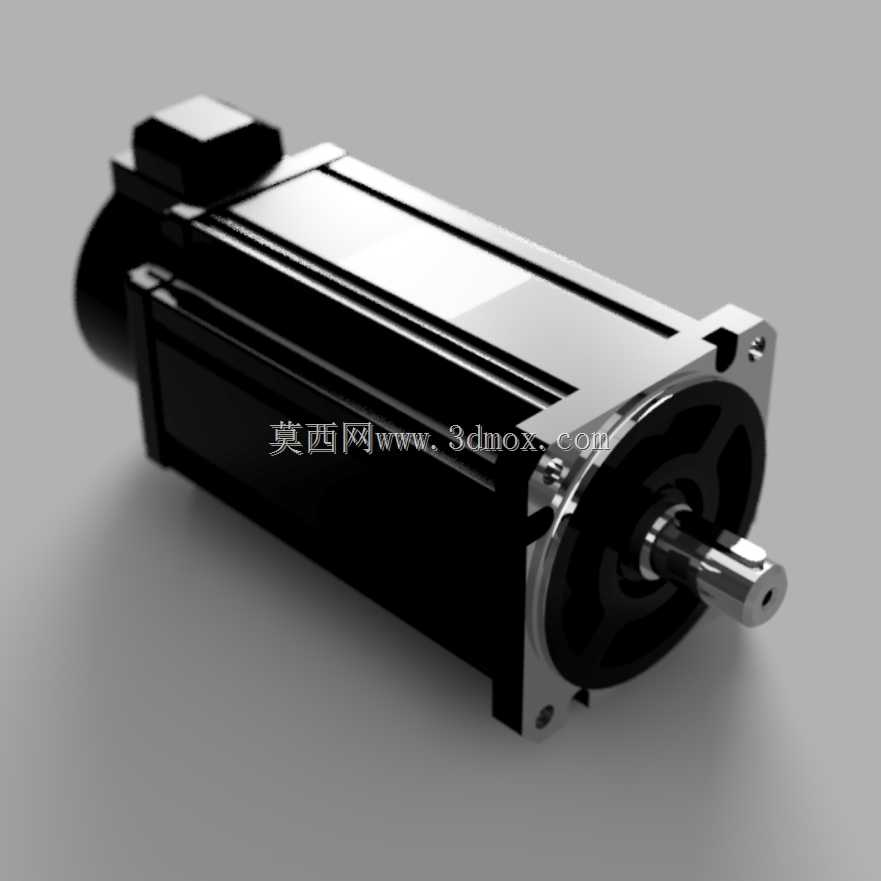

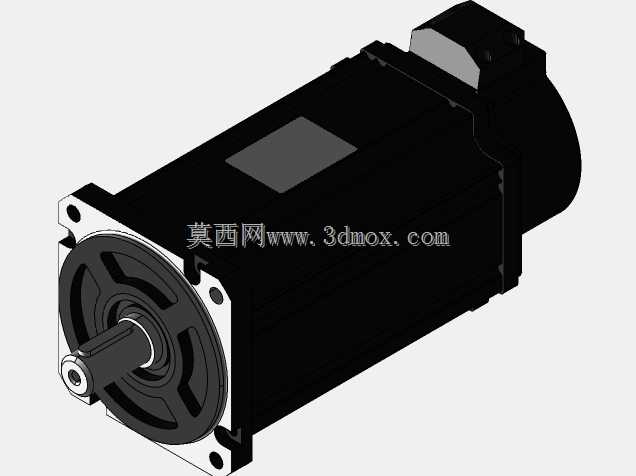

这款交流伺服电机是工业自动化传动系统里的核心执行部件，主要应用在高精度位置控制、转速控制、转矩控制的工业场景中，常见于数控加工设备的进给轴驱动、自动化生产线的精准位移执行、工业机器人关节动力输出、包装机械的定长送料驱动、电子制造设备的精密对位传动等对动态响应和控制精度有较高要求的工位，能够在负载波动的工况下维持稳定的输出特性，保障设备运行的位置精度与转速一致性。从实际用途来看，该伺服电机可以接收上位控制系统发出的脉冲指令，将电信号转化为输出轴的角位移或者角速度输出，搭配对应的伺服驱动器可以实现闭环控制，实时反馈输出轴的位置、转速、转矩数据，修正运行偏差，相比普通异步电机具备更高的控制精度、更快的响应速度、更宽的调速范围，能够满足频繁启停、正反转切换、加减速快速变化的复杂工况需求。在产品功能特性上，这款电机采用方形机座的结构设计，外壳带有多道平行的散热筋结构，能够在连续运行过程中增大散热面积，快速带走绕组工作产生的热量，降低电机温升，延长内部绕组与轴承的使用寿命；输出端采用标准法兰安装结构，轴伸为带键槽的圆柱轴设计，能够方便地与联轴器、同步轮、减速机等传动部件进行连接，传动过程中可以传递额定转矩，避免出现打滑、传动间隙过大的问题；后端集成有编码器安装位，能够搭载高精度光电编码器或者磁编码器，为控制系统提供实时的转子位置与转速反馈信号，保障控制环路的稳定运行。从设计思路来看，这款电机在结构设计时优先考虑了工业场景下的安装兼容性与运行可靠性，机座采用90规格的标准安装尺寸，能够适配市面上同规格伺服电机的安装位，方便设备进行部件替换与升级；内部的定子绕组采用集中绕制的工艺，转子采用高性能永磁材料制作，能够在较小的机身体积下实现更高的功率密度，减少设备安装所占用的空间；接线端设置在电机顶部的接线盒内，能够对动力线与编码器线进行规整的固定与防护，避免工业现场的油污、粉尘、切削液进入电机内部，提升电机的防护等级，适配复杂的车间作业环境。在外形尺寸与安装边界方面，这款电机的方形机座边长为90mm，法兰安装面的孔位遵循标准伺服电机的安装孔距设计，输出轴的轴径、轴伸长度都符合对应规格的通用尺寸要求，安装时只需要预留出电机本体的长度空间，以及后端编码器接线、前端传动部件连接的操作空间即可，不需要额外改动设备的原有安装结构，能够直接替换同功率等级的同规格伺服产品；电机的整体重心沿着输出轴轴线分布，安装后不会产生额外的偏载力矩，能够保障高速运行时的动平衡性能，减少运行过程中的振动与噪音，提升设备运行的平稳性。
