MG996R大扭矩舵机及配套安装附件结构

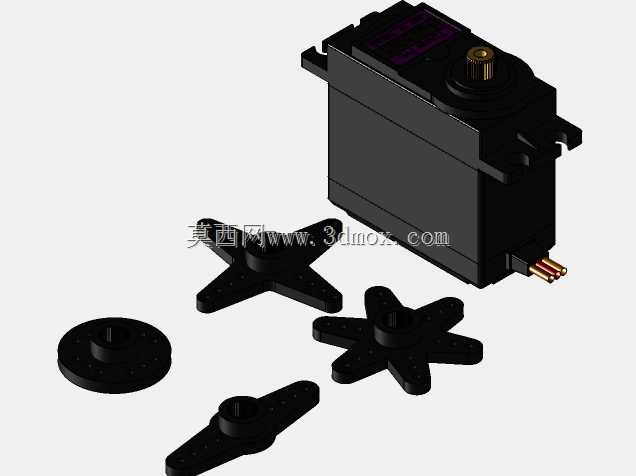

MG996R舵机是一款广泛应用于小型自动化装置、航模、机器人关节、智能小车转向机构的角度执行部件，能够根据输入的PWM控制信号输出指定角度的转动动作，同时提供足够的扭矩带动负载完成预设动作，在桌面级机械臂、仿生机器人关节、遥控模型舵面控制、智能门禁开关、小型物料拨料机构等场景中都有极高的应用普及率。这款舵机的主体采用方正的盒式结构设计，外壳为高强度工程塑料材质，兼顾轻量化与结构强度，能够在日常使用中抵御一定的外力冲击，同时避免内部齿轮组、控制电路受到灰尘、轻微磕碰的损伤。顶部的输出轴采用金属齿设计，相比普通塑料齿舵机拥有更强的抗负载能力，长时间带载运行也不易出现扫齿损坏的问题，输出轴端部带有标准的花键结构，能够适配不同规格的配套摇臂。舵机侧面带有一体化的安装固定耳，耳片上预留了标准安装孔位，能够直接通过螺丝固定在设备的安装支架上，不需要额外设计复杂的转接结构，大幅降低了整机的装配难度。出线端采用标准的三线接口，分别对应电源、地线与信号输入，能够直接对接市面上主流的舵机控制板、单片机IO口，接线逻辑简单清晰，调试门槛低。本次建模同时还原了舵机配套的全套安装附件，包含不同臂长的一字摇臂、十字形摇臂、六星型摇臂以及圆形输出法兰盘，不同结构的摇臂能够适配不同的安装场景：长一字摇臂适合需要大行程推拉动作的连杆机构，多爪型摇臂适合需要多点位连接的传动结构，圆形法兰盘则适合需要将舵机输出端与转盘、轮式结构直接连接的场景。在设计建模过程中，严格还原了舵机的实际外形尺寸与安装边界，主体外壳的长宽高比例、安装耳的孔位间距、输出轴的突出高度、摇臂的安装孔位间距都与实物保持一致，能够直接用于整机的虚拟装配验证，提前排查安装过程中可能出现的结构干涉问题，避免实际加工装配时出现零件不匹配、空间不足的问题。舵机的整体结构紧凑，在有限的体积内集成了直流驱动电机、减速齿轮组、位置反馈电位器与控制电路，能够实现0-180度范围内的角度精准控制，响应速度快，定位精度能够满足绝大多数小型自动化装置的使用需求，在负载不超过额定扭矩的场景下可以长时间稳定运行，是小型机电项目中非常常用的执行元件。
