数控3018控制板卡加固安装框架设计

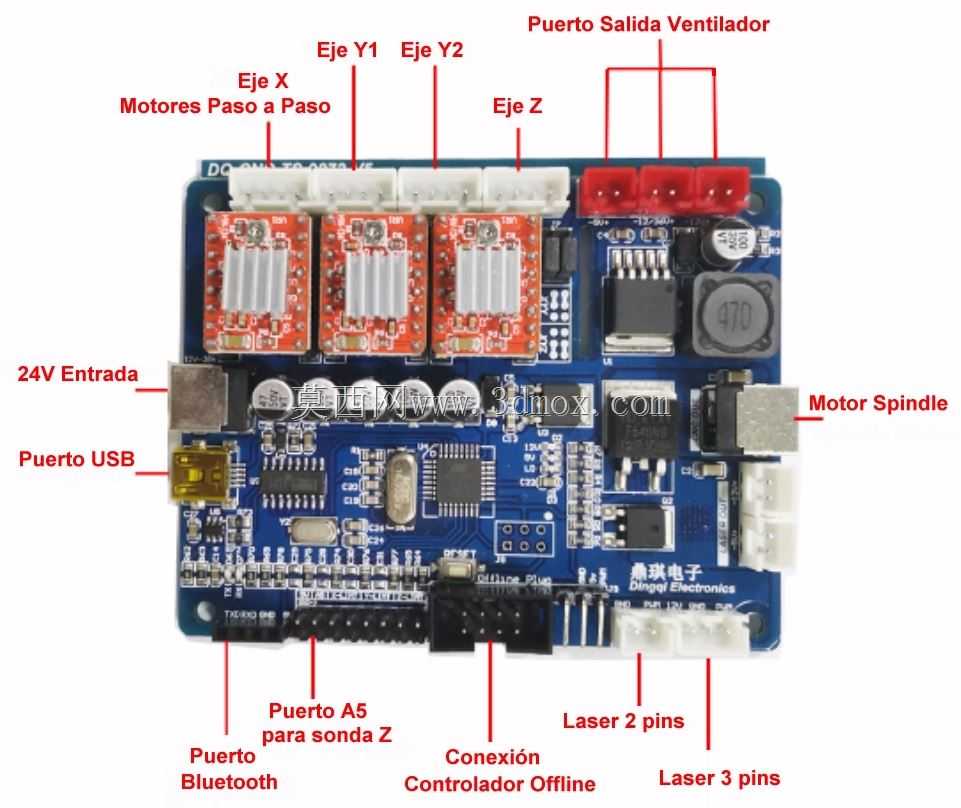

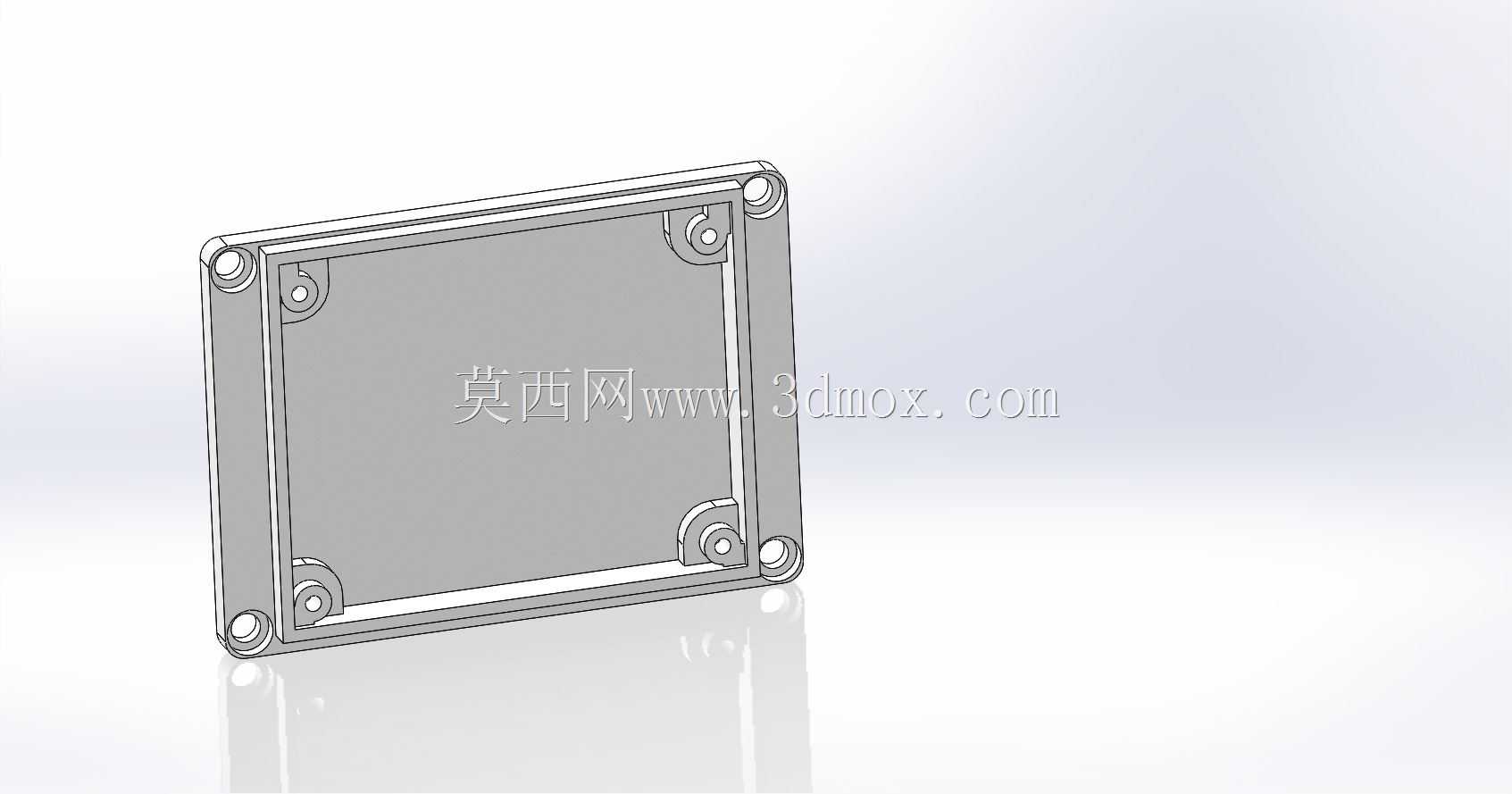

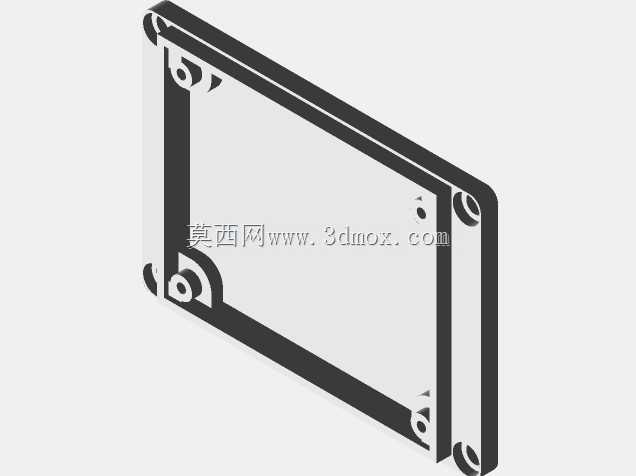

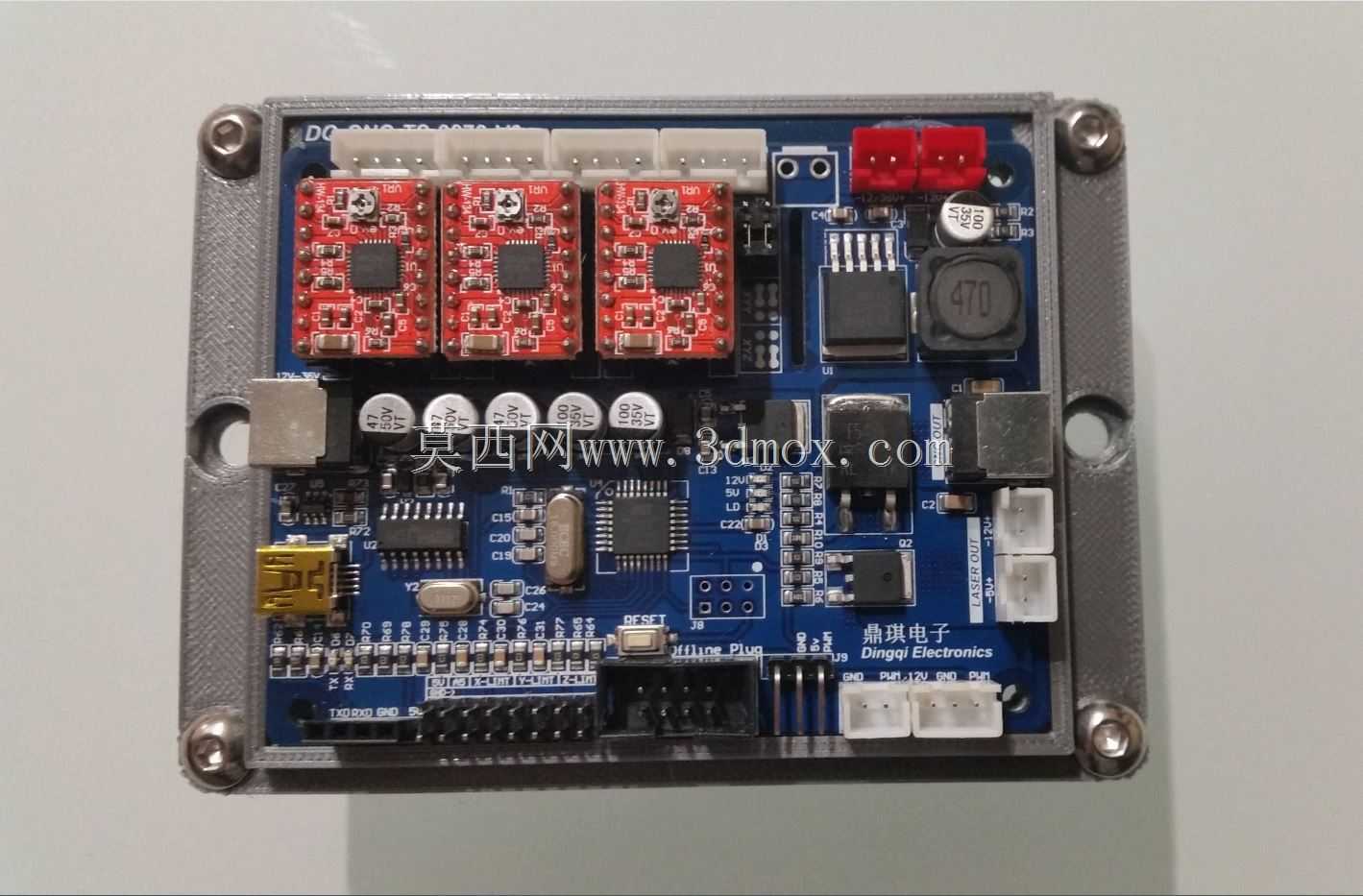

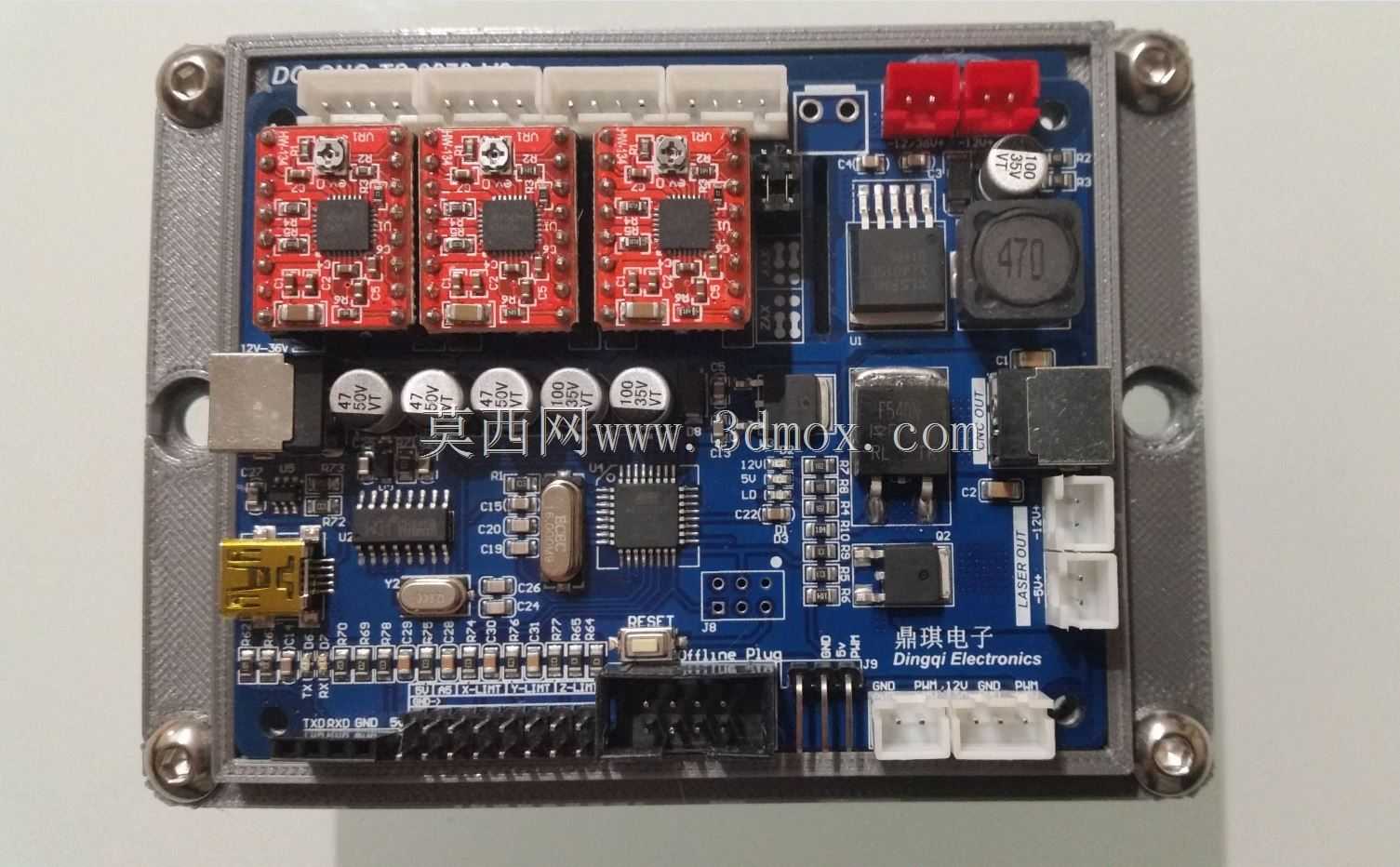

这款设计针对小型数控雕刻设备配套的3018控制板卡打造专用安装固定框架，核心解决原厂亚克力安装结构强度不足、防护性差的实际使用痛点，广泛适配桌面级数控雕刻、小型激光打标、入门级PCB铣削加工等场景下的控制板安装需求，能有效避免设备运行过程中因振动、外力磕碰、车间粉尘侵入带来的板卡损坏、引脚脱焊、接口松动等常见故障。从实际使用场景来看，桌面级数控设备多放置于工作室、创客空间、小型加工工位等环境，日常操作中难免出现工具磕碰、线材拉扯、设备移位剐蹭的情况，原厂配套的亚克力安装架质地偏脆，长期受设备步进电机运行振动影响容易出现开裂、固定孔滑牙问题，无法对板卡上的驱动模块、电容元件、接口端子形成有效防护，这款金属框架的设计正是瞄准这些实际使用短板展开。框架整体采用围合式结构设计，将整块控制板卡完全嵌入框架内部腔体，板卡四周与框架内壁预留均匀的安全间隙，既不会挤压板卡上的直插元件，也能避免外部异物直接接触板卡表面的焊接点。安装固定逻辑上做了双重适配，板卡与框架之间采用4颗M3螺丝完成锁紧固定，M3螺母预先嵌入框架对应的安装柱内，装配时无需额外扶持螺母，单人即可快速完成板卡的装拆操作，方便后续对板卡上的驱动模块进行更换、对散热组件进行维护；框架与设备主体基座的连接，则完全匹配3018控制板原厂预留的4个M5螺丝固定点位，无需对原有设备的安装基座做任何打孔、打磨改造，可直接替换原有亚克力支架完成无损安装，不会改变原有设备的整体安装尺寸边界。框架的外形尺寸完全贴合控制板卡的外轮廓，在板卡所有对外接口——包括USB通讯接口、步进电机接线端子、电源输入接口、限位开关接口对应的位置都预留了精准的对位开口，不会遮挡任何接口的正常插拔使用，同时在板卡上三个红色步进驱动模块、电源稳压模块对应的位置预留了充足的散热空间，避免框架遮挡带来的热量积聚问题，保障板卡长时间连续加工运行时的稳定性。框架边角位置做了圆弧过渡处理，没有尖锐的毛刺棱角，装配过程中不会划伤操作人员的手部，也不会刮伤连接的线材外皮，整体结构强度远高于原厂亚克力支架，即便受到一定程度的外力冲击，也能通过框架自身的结构强度吸收冲击力，避免外力直接传递到电路板上造成元件损坏，大幅提升控制板卡在日常使用中的耐用性，降低设备的维护成本与故障停机概率。
