0.2mm口径3D打印机灯丝喷嘴结构

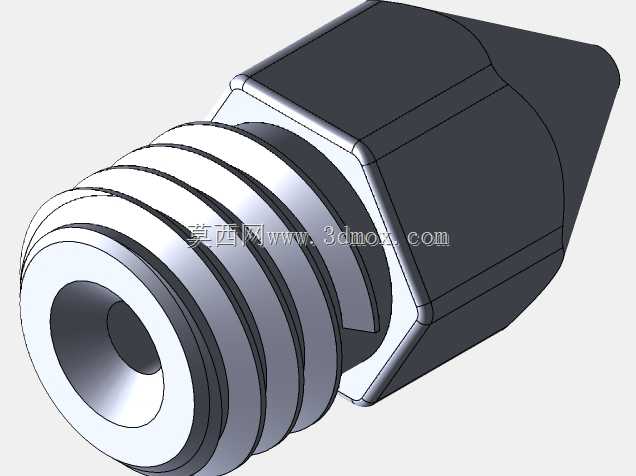

该零件为桌面级熔融沉积成型3D打印机的核心挤出终端部件，即0.2mm口径灯丝喷嘴，主要应用于消费级、入门准工业级FDM3D打印设备的耗材挤出环节，适配创想三维CR-10系列等常见桌面3D打印机机型，承担耗材熔融后精准定径挤出、逐层堆叠成型的核心功能，是决定打印件成型精度、层纹细腻度、出丝稳定性的关键易耗零件。在实际打印作业中，热端将PLA、ABS、PETG等热塑性耗材加热至熔融温度后，耗材会在挤出机构的推力作用下通过该喷嘴的内流道，最终从0.2mm的末端小孔均匀挤出，按照切片规划的路径堆叠在打印平台上，完成三维实体的成型作业，小口径设计能够实现更薄的打印层厚，打印出的模型表面细节更丰富、轮廓精度更高，适合制作对细节表现有要求的手板、文创摆件、精密结构样件等产品。从设计思路来看，该喷嘴采用了外六角加外螺纹的经典安装结构，尾部的多圈外螺纹用于和加热块、喉管等热端组件紧密旋合，保证安装后的同轴度与密封性，避免熔融耗材从安装缝隙溢出漏料；中部的六角结构方便使用扳手等工具进行拧紧、拆卸更换操作，无需专用定制工具即可完成日常维护更换；前端的锥形收窄结构能够在打印过程中减少喷嘴与已打印成型面的剐蹭，同时缩小喷嘴末端的接触面积，避免打印悬垂、薄壁结构时刮蹭到未完全冷却的耗材，提升复杂结构的打印成功率。从安装边界与尺寸特性来看，该喷嘴的螺纹规格适配主流桌面级3D打印机的通用热端安装尺寸，无需额外修改热端结构即可直接替换安装，整体外形紧凑，六角对边尺寸符合通用扳手的夹持标准，末端出丝孔的同轴度经过设计优化，能够保证挤出耗材的方向与喷嘴轴线一致，避免出丝偏斜导致的打印错位、层纹不均等问题；内部流道采用顺滑的渐变收窄设计，从进料端的大直径平滑过渡到末端0.2mm的出丝孔，减少耗材流动的阻力，避免耗材在流道内残留降解导致的堵头问题，同时光滑的内流道表面能够降低耗材挤出的阻力，让挤出过程更顺畅，在高速打印场景下也能保证出丝均匀稳定，减少断料、出丝不足等打印故障的出现概率。
