GBJ2510-F整流桥器件精准结构设计

GBJ2510-F是一款大电流单相整流桥器件，广泛应用于各类AC-DC电源转换场景中，覆盖工业开关电源、大功率充电设备、工业变频器、伺服驱动系统、电焊机、大功率LED驱动电源等多个工业与民用电力电子领域，核心作用是将输入端的交变电流转换为单向脉动直流，为后级电路提供稳定的整流输出，是交流转直流链路中不可或缺的核心功率器件。

该器件在功能设计上，额定正向整流电流可达25A，反向耐压值为1000V，能够适配常见的220V、380V交流输入工况，满足大功率负载下的持续整流需求，内部集成四颗整流二极管接成桥式整流结构，相比分立二极管搭建的整流电路，集成化的桥堆结构能够大幅减少PCB布线占用面积，降低布线带来的寄生参数影响，提升整流电路的可靠性与一致性。器件本体采用黑色阻燃环氧塑封材料封装，具备良好的绝缘性能与耐热性能，能够在-55℃到150℃的工作结温范围内稳定运行，适配多数工业场景的环境温度要求。

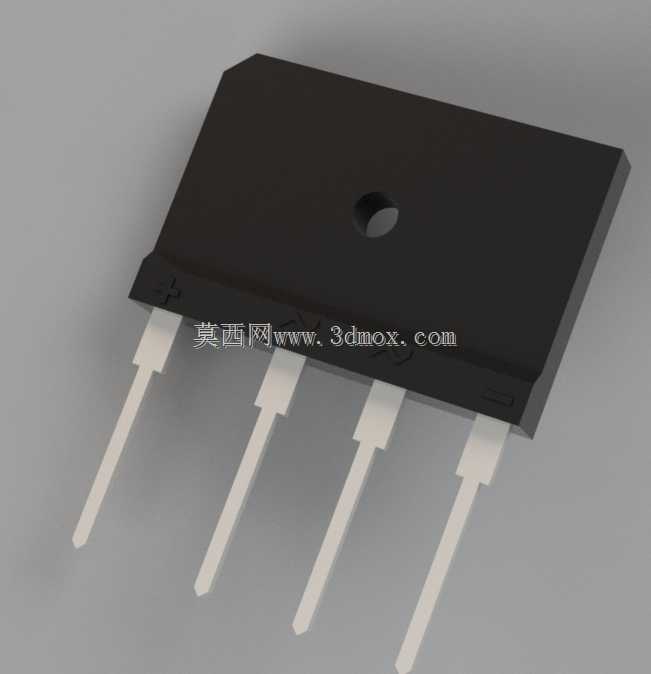

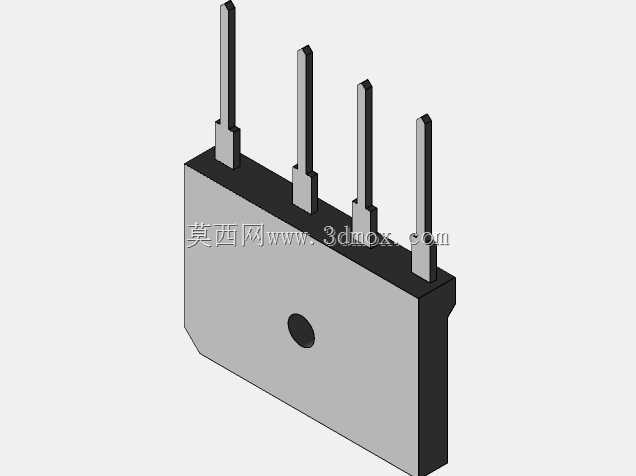

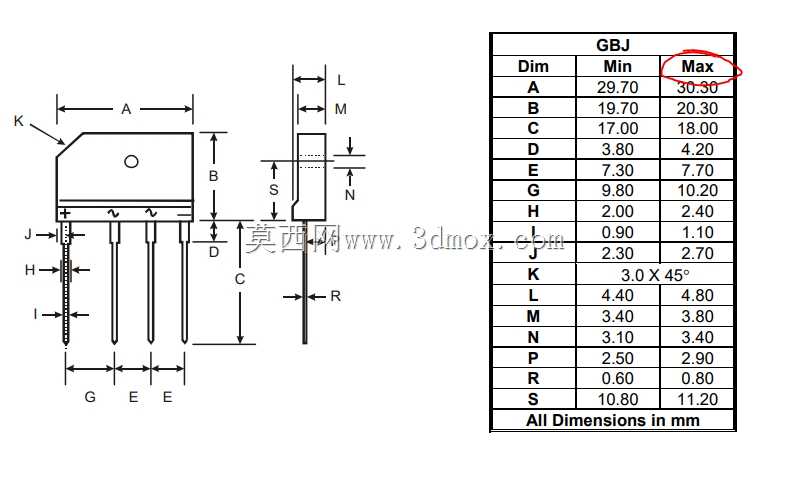

在结构设计层面，该模型严格按照器件最大外形尺寸进行1:1还原，本体为扁平方形塑封结构，顶部预留圆形安装固定孔，可通过螺丝将器件直接固定在散热片或者设备安装板上，安装孔的位置、孔径均匹配行业通用安装规范，能够兼容常规整流桥的安装位，无需额外修改安装结构。器件引脚采用四脚直插排布，引脚间距、引脚伸出长度、引脚宽度均严格参照器件规格书的最大尺寸边界设计，引脚为镀锡铜质引脚，具备良好的导电性能与可焊性，能够适配波峰焊、手工焊等多种焊接工艺，在PCB Layout阶段可直接调用该模型进行布局，能够精准预判器件与周边元器件的安全间距，避免出现装配干涉、引脚对位偏差等问题。

设计过程中充分考虑了器件的散热需求，塑封本体的背面为平整贴合面，能够与散热片表面紧密贴合，配合导热硅脂可有效将器件工作时产生的热量传导至散热片，保证大电流工况下器件的结温处于安全范围内，避免过热损坏。同时本体边缘做了圆角过渡处理，既能够减少塑封过程中的应力集中，也能避免装配过程中尖锐边角划伤操作人员或者损坏周边线材绝缘层。四个引脚的排布对称规整，对应交流输入、直流正输出、直流负输出的引脚定义清晰，在结构上做了防呆设计，不同功能引脚的位置固定，能够避免生产装配过程中出现插反、接错的问题，提升生产装配的效率与良率。
