上肢康复训练用可调中心虹膜机构

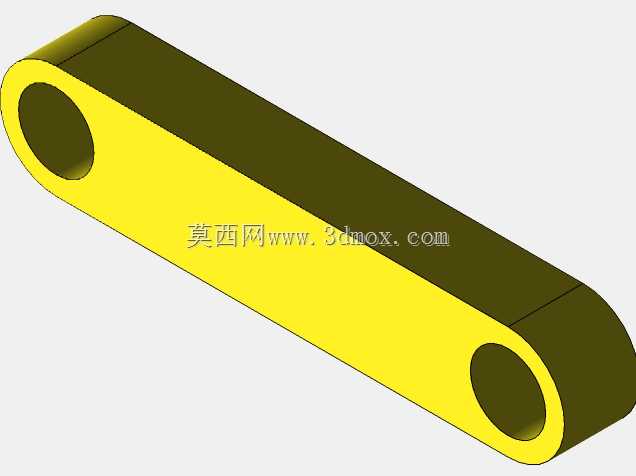

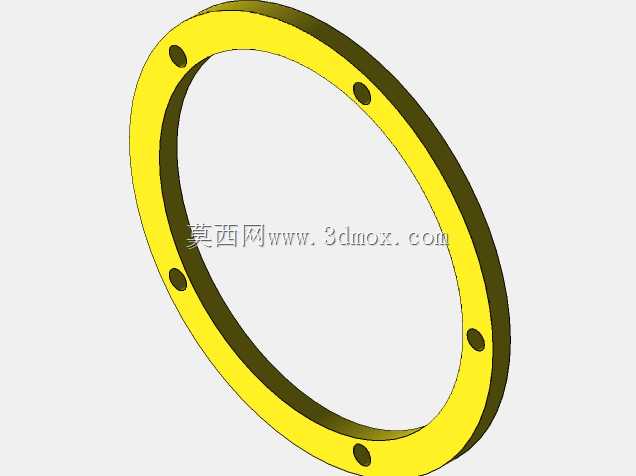

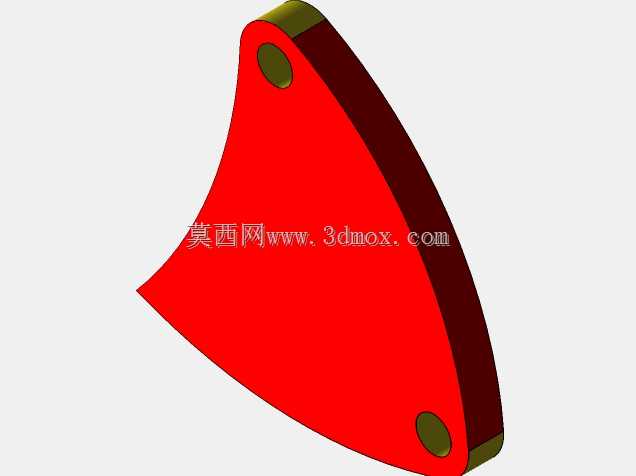

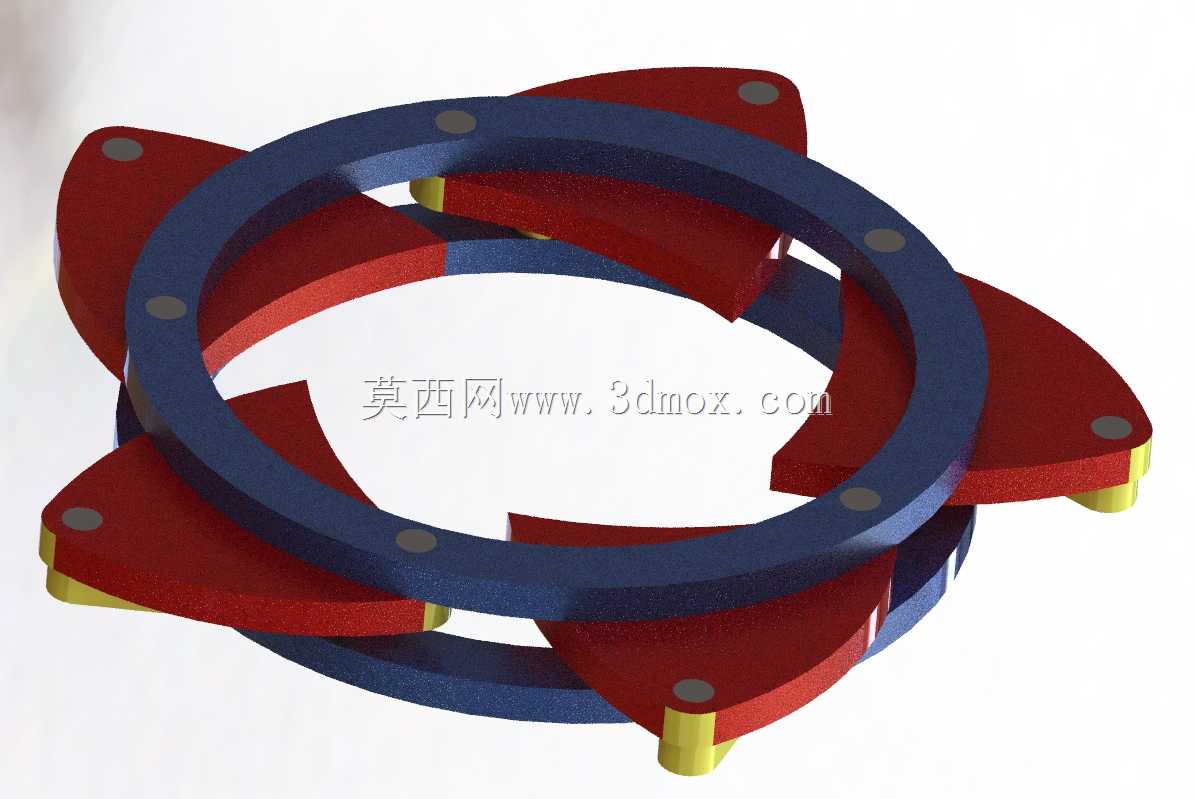

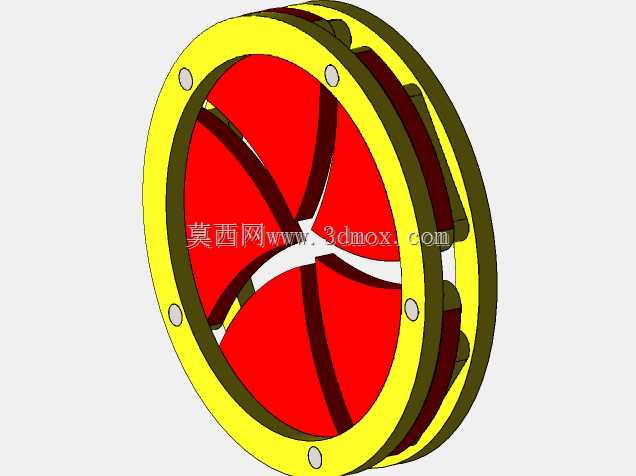

这款虹膜机构主要面向上肢康复设备领域设计，是康复训练装置内置的核心调节构件，可适配不同康复阶段患者的训练需求，也可拓展应用于需要可变中心孔径的工装夹具、光学调节装置、流体控流部件等场景，在需要通过旋转动作实现中心通径连续变化的设备中都能发挥作用。该机构的核心用途是通过单层环体的旋转动作，带动周向均匀布置的瓣状叶片同步收拢或展开，在旋转过程中始终保持中心通孔的圆心与机构整体回转中心重合，实现中心孔径的无级连续调节，调节过程中各叶片运动同步无卡顿，通孔轮廓始终保持近圆形，不会出现偏斜、卡滞的问题。从功能特性来看，该机构采用双层环形基座作为支撑载体，周向均匀分布六片弧面瓣状叶片，每片叶片通过端部的定位柱与内外环的导向槽配合，当驱动外环相对于内环转动时，导向槽会推动各叶片沿预设轨迹滑动，同步完成中心孔的开合动作，整个传动过程无额外传动零件，依靠结构本身的几何约束实现同步运动，传动效率高，磨损量小，长期运行也能保持稳定的开合精度。设计过程中，首先确定了中心孔径的调节范围，根据康复训练中不同患者的肢体维度、不同训练动作的通过空间需求，设定了最小收拢孔径与最大展开孔径的参数边界，同时控制机构整体的径向尺寸与轴向厚度，确保其能够嵌入康复设备的扶手、训练臂筒等位置，不会额外占用过多安装空间；其次对叶片的型线进行了反复优化，确保叶片在完全收拢时各边缘紧密贴合无间隙，完全展开时叶片不会从导向槽中脱出，在全行程范围内叶片之间不会发生干涉碰撞；另外在各滑动配合位置预留了合理的配合间隙，既保证运动顺畅无卡滞，又避免间隙过大导致的中心孔偏摆问题，同时在叶片端部与导向槽的接触位置做了减摩设计，降低反复开合过程中的磨损，提升机构的使用寿命。安装边界方面，该机构整体为扁平环形结构，轴向厚度较薄，可通过内环或外环上的预留安装孔与设备主体固定，驱动端可直接连接手动调节旋钮或小型伺服驱动件，不需要额外设计复杂的传动连接结构，适配性强，可根据不同设备的安装需求调整固定孔的位置与尺寸，满足不同场景的装配要求。
