床用折叠支撑铰链联动结构

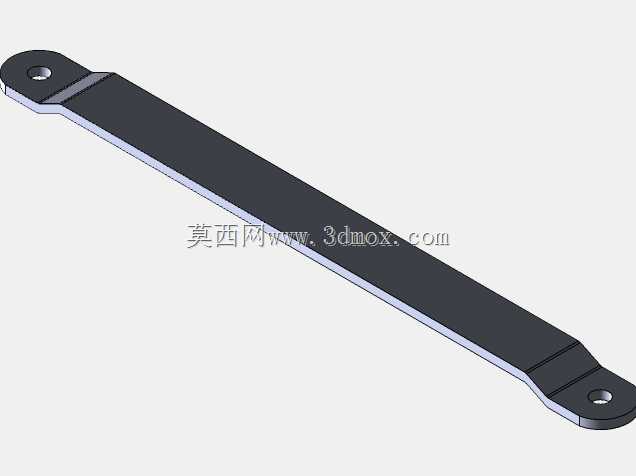

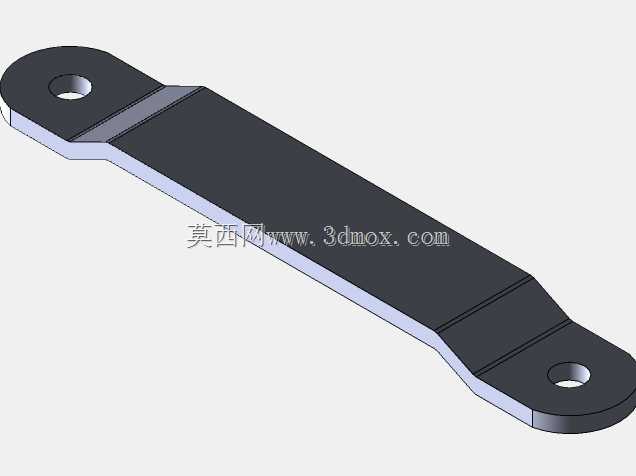

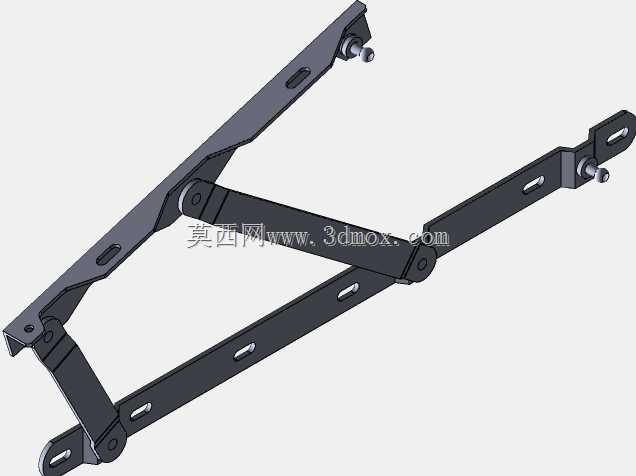

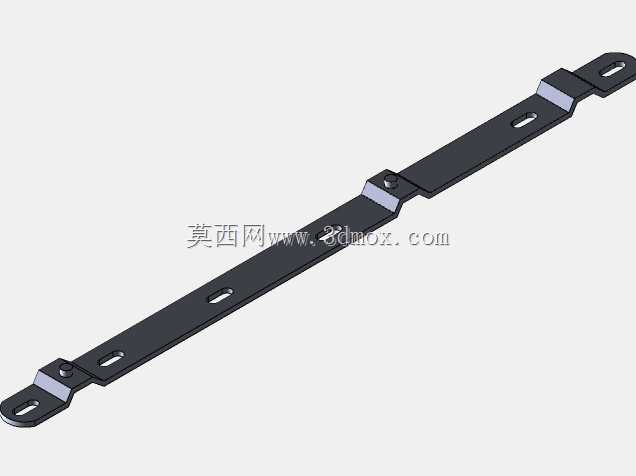

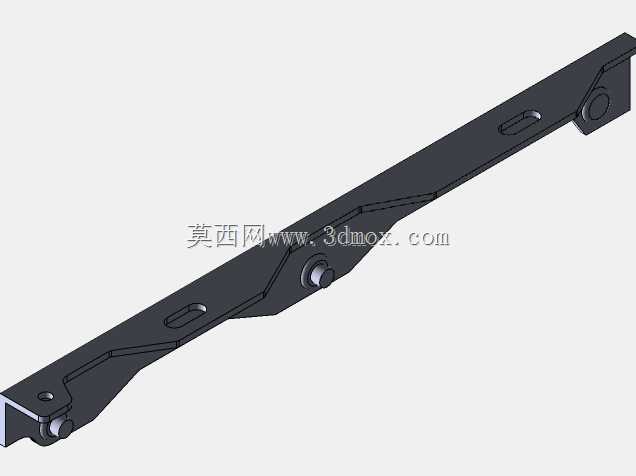

该联动支撑结构主要应用于家用及商用多功能家具场景，尤其适配可折叠收纳床、沙发床、升降储物床等需要实现床板角度调节、体位切换或收纳折叠的家具产品，是这类功能家具实现动作转换的核心受力传动构件。在实际使用场景中，该结构承担床板与床架之间的连接、承重与动作导向作用，当用户需要切换床体使用状态时，多组连杆通过铰接点的同步转动，可带动床板平稳完成抬升、下放、角度锁定等动作，既能够在床板展开作为卧具使用时提供稳定的结构支撑，承受人体与床板的整体荷载，避免床板出现晃动、塌陷问题，也能够在需要收纳时带动床板顺畅折叠收合，减少床体闲置时的空间占用，适配小户型空间、多功能客房、办公午休区等对空间利用率有较高要求的使用场景。从功能特性来看，该结构采用多连杆剪式联动设计，各杆件之间通过销轴铰接形成稳定的运动副，运动过程中各铰接点同步转动，无运动卡滞、行程错位问题，杆件上预留的多组长条形安装孔可适配不同安装位置的固定需求，同时允许安装时根据实际床架尺寸进行小幅的位置调整，降低安装对位的精度要求。结构两端的连接端头设计有专用的固定位，可分别与床架固定基座、活动床板可靠连接，连接后整体受力沿杆件轴向传递，铰接点处受力均匀，长期往复使用也不易出现结构变形、销轴松脱等问题。在设计思路上，该结构优先考虑受力合理性与运动平顺性，整体采用对称式杆件布局，运动过程中两侧受力均衡，不会出现单侧偏载导致的动作卡顿；杆件采用扁平长条状型材构型，在保证结构抗弯强度的前提下尽可能压缩整体厚度，安装后可隐藏于床架与床板的间隙内部，不会外露影响家具整体外观；各铰接点的转动行程经过匹配设计，床板从水平卧躺状态到竖直收纳状态的整个运动过程中，连杆不会与床架、床板的其他构件发生运动干涉，全程动作顺滑无阻滞。从安装边界来看，该结构整体展开后沿床板长度方向的延伸长度适配常规单人床、双人床的侧边安装空间，折叠后整体收拢厚度较薄，不会占用过多床架内部的储物空间；安装时仅需在床架侧边横梁与床板侧框对应位置预留安装平面，通过标准紧固件穿过杆件上的预留孔即可完成固定，无需对床体基础结构做额外改造，适配市面上多数常规规格的排骨架床、箱体床的改装与成品装配需求。
