多辐条带凸台中心定位螺母承载盘结构

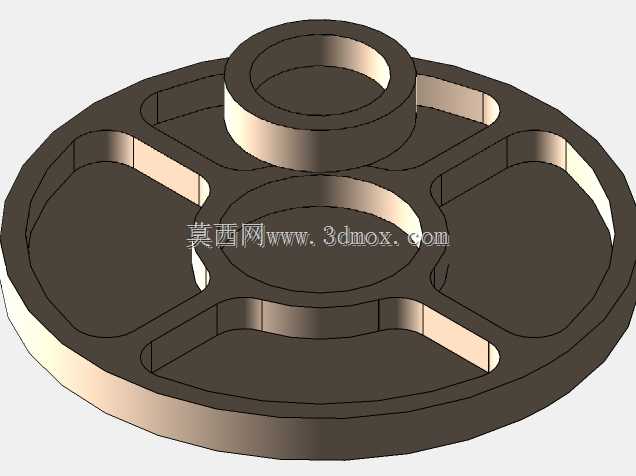

　　在通讯设备装配、小型机电产品组装的工位上，这类带中心凸台的多辐条盘件常作为螺母的预装承载基座使用，区别于整块式的实心安装盘，这种辐条镂空结构首先在重量控制上有明显优势，在需要频繁拆装、手动取放的装配场景里，操作人员单手持取不会有明显负重感，同时镂空的辐条间隙也能快速排查装配时落入的金属碎屑、多余垫片等异物，避免异物卡滞导致螺母安装不到位的问题。从结构功能上看，中心位置的凸起筒台是核心定位基准，筒台的内孔尺寸与配套螺杆的外径做间隙配合设计，装配时螺杆穿过筒台内孔，能直接限制盘件的径向窜动，不需要额外加装定位销就能保证盘件与螺杆的同轴度，减少装配时的调整步骤。盘体上的五个辐条采用等角度均匀分布的设计，每个辐条的过渡位置都做了圆角处理，

　　避免应力集中导致的盘件受力开裂，当螺母在筒台上方锁紧时，锁紧力会通过筒台底部均匀传递到五根辐条上，再分散到整个盘体的外圈支撑面，不会出现局部受力过大导致的盘体变形。外圈的环形支撑边做了等厚度设计，支撑面的平面度控制在合理公差范围内，当盘件放置在安装基准面上时，整个环形边能完全贴合基准面，不会出现翘边、倾斜的问题，保证螺母锁紧后整个连接结构的稳定性。设计这类盘件的时候，首先要确认的是中心凸台的高度，凸台高度需要略高于配套螺母的厚度，这样螺母锁紧后不会突出凸台顶面，避免外部构件触碰螺母导致的松脱问题；其次是辐条的宽度与厚度，需要根据实际承受的锁紧力做核算，在保证结构强度的前提下尽可能做镂空减重，

　　同时辐条之间的间隙宽度要大于常用镊子的尖端宽度，方便后期维护时用工具清理间隙内的杂物。安装边界方面，盘件的最大外径需要比安装位的沉孔直径小0.2到0.3毫米，既保证盘件能顺利放入沉孔，又不会因为间隙过大导致盘件在沉孔内晃动；中心凸台的外径要小于对应安装位的避让孔直径，避免凸台与安装位发生干涉。在实际使用场景里，这类盘件除了承载螺母之外，还能作为小型传动结构的端部限位盘使用，辐条的间隙可以作为走线通道，设备内部的细导线可以从间隙中穿过，不需要额外在盘件上打孔走线，简化了装配步骤。盘体的边缘做了小倒角处理，取放时不会划伤操作人员的手部，也不会刮破穿过间隙的导线外皮。从受力角度分析，当盘件承受轴向的锁紧力时，每根辐条都相当于一根简支梁，

　　两端分别连接中心筒台和外圈环形边，等角度分布的设计让每根辐条承受的载荷基本一致，不会出现单根辐条过载断裂的情况；如果遇到需要承受径向力的使用场景，外圈的环形边可以与安装位的内壁配合，抵消径向载荷，避免中心筒台承受过大的径向力导致变形。这类结构的建模过程中，需要重点关注各个过渡位置的圆角参数，尤其是辐条与中心筒台、辐条与外圈连接的位置，圆角半径不能过小，否则在后续做有限元分析时会出现明显的应力集中点，实际生产出来的零件也容易在这些位置出现断裂问题；同时中心筒台的内孔与端面的垂直度要严格控制，否则螺杆穿过内孔后会出现倾斜，导致螺母锁紧时受力不均，出现滑牙或者锁不紧的问题。
