立式台钻精密钻孔加工设备结构设计

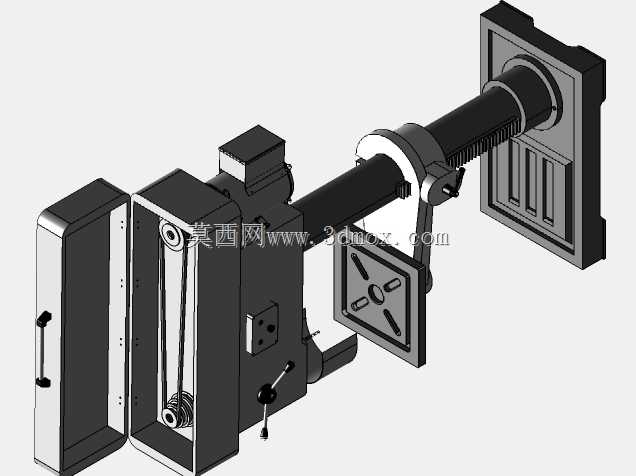

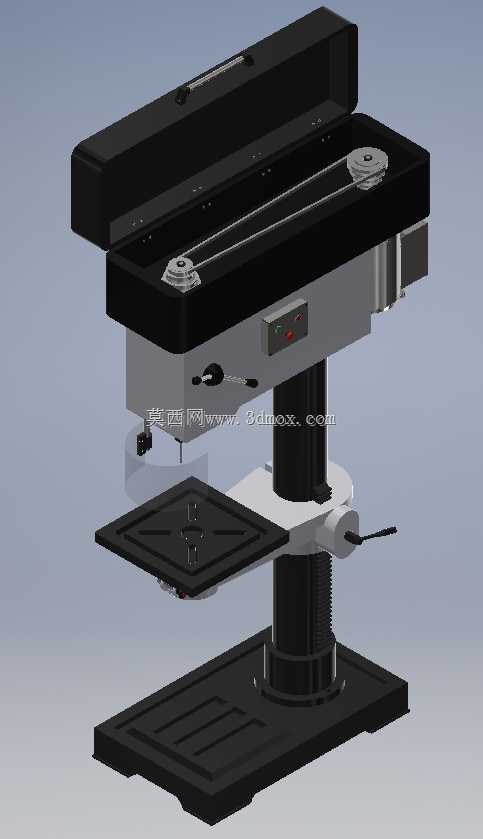

这款立式台钻是面向小型机加工场景、维修工坊及教学实训场景开发的固定式钻削加工设备，主要用于金属、硬质塑料、复合板材等工件的钻孔、扩孔、铰孔及轻量攻丝作业，可覆盖从单件修配到小批量零件加工的常规钻削需求，是生产现场、实训车间及五金维修站点的通用加工设备。设备整体采用立式立柱支撑结构，底部为带加强筋的方形铸铁安装底座，底座表面预留T型槽安装位，可通过螺栓直接固定在工作台面或配套移动机架上，安装边界需预留前后左右不小于设备底座外延150mm的操作空间，满足工件装夹、手柄操作及排屑的空间需求，设备整体高度适配常规站立操作的人机尺寸，操作人员无需过度俯身或抬臂即可完成进给操作。中部为可升降的工件承载工作台，工作台采用方形带槽铸铁平台设计，可通过侧面的锁紧手柄调整沿立柱的上下高度，适配不同高度尺寸的工件装夹需求，工作台可绕立柱做小范围角度偏转，满足斜孔加工的特殊工况需求，平台表面的T型槽可配合压板、平口钳等工装完成异形工件的快速装夹，保证钻削过程中工件无位移、无振动。上部为主机头总成，机头内部集成了主轴传动系统、驱动电机及进给操作机构，主轴采用高精度轴承组支撑，保证钻削过程中主轴的径向跳动控制在极小范围内，保障钻孔的位置精度与孔径一致性；机头侧面设置有启停控制开关与转速调节机构，可根据不同加工材质、孔径大小匹配对应的主轴转速，避免烧刀或钻孔效率过低的问题；主轴进给采用手动操作手柄控制，操作手感阻尼均匀，操作人员可通过手柄反馈感知钻削阻力，灵活控制进给速度，针对不同硬度材质调整钻削压力，有效延长钻头使用寿命。机头顶部设置有传动带防护舱，内部为带轮传动结构，既可以通过更换带轮位置实现多档位转速调整，全封闭的防护结构也能避免传动部件外露带来的安全隐患，设备整体采用黑灰配色的工业涂装，外露金属部件均做防锈处理，兼顾设备的耐用性与工业场景下的易清洁性，日常维护仅需定期对主轴、立柱升降面加注润滑脂即可，无需复杂的保养流程，可长期在多粉尘、多金属切屑的加工环境下稳定运行。
