小型塑料在线研磨设备转子叶片结构

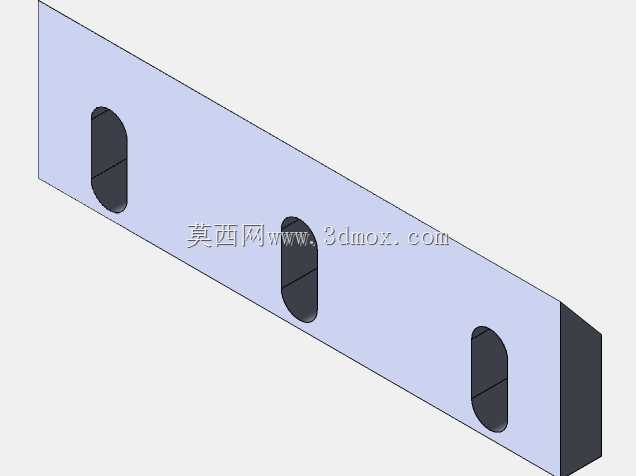

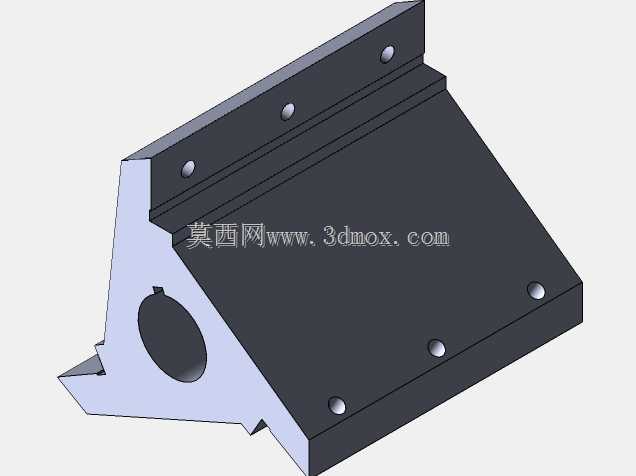

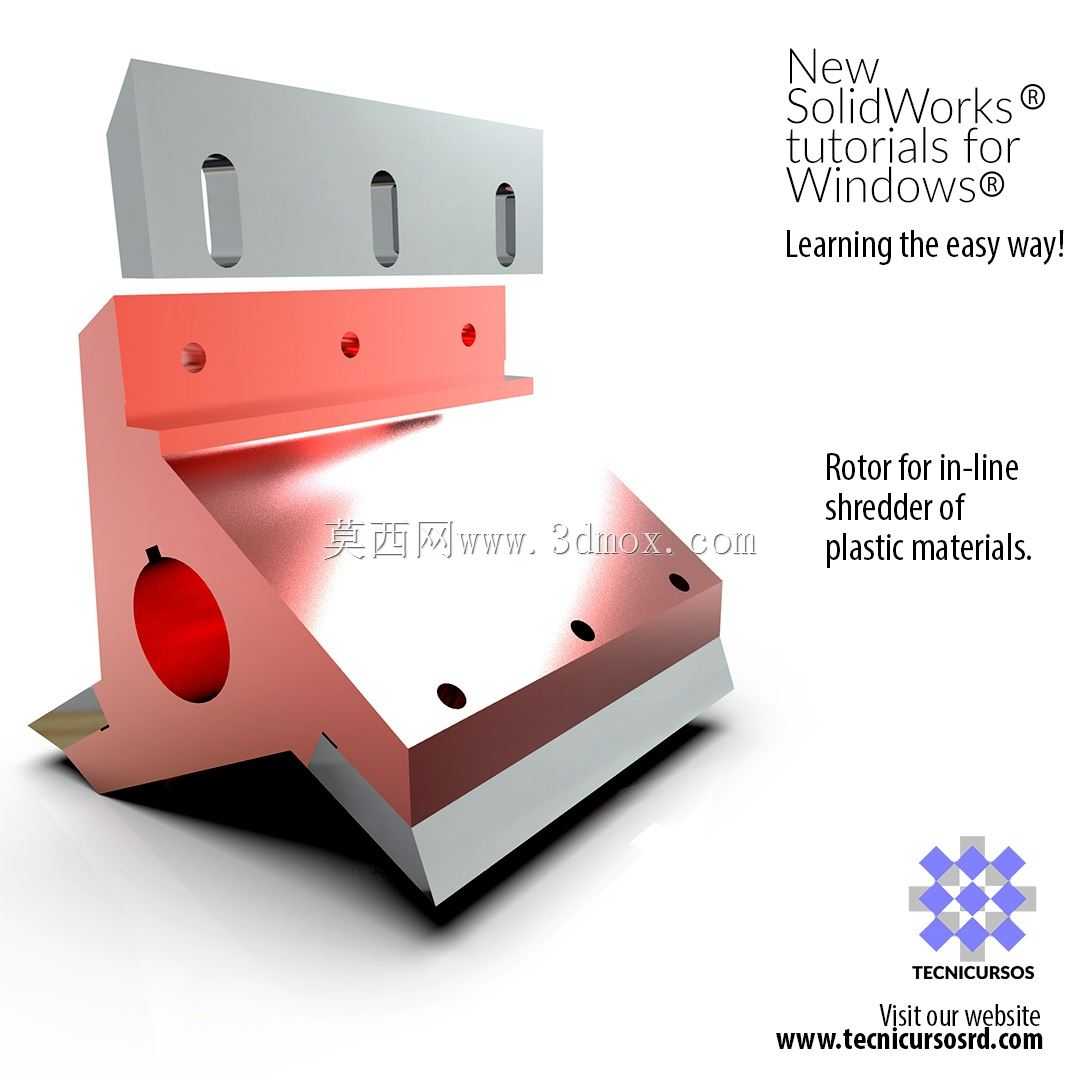

该结构为小型塑料在线磨床的核心作业组件，主要应用于塑料回收加工、注塑边角料在线处理、改性塑料生产等场景，可直接集成在塑料挤出生产线、废料回收输送线旁，无需额外转运待处理物料，就能完成塑料碎料的在线研磨细化作业，适配生产线连续化生产的节拍需求，避免传统离线研磨带来的物料中转损耗、二次污染以及生产流程中断问题，尤其适合中小型塑料加工车间的边角料即时回收再利用场景，能有效提升塑料原料的利用率，降低生产原料损耗成本。整套组件包含研磨转子与配套定刀叶片两部分，作业过程中转子高速回转，与固定安装的叶片形成持续的剪切、研磨副，进入研磨腔的塑料碎块会在转子与叶片的间隙内被反复切削、碾磨，最终被加工成粒径均匀的塑料颗粒，可直接回用于挤出、注塑工序，无需额外的筛分处理。设计过程中充分考虑了小型设备的安装适配性，整体结构采用紧凑的L型安装布局，上部设置三个等距分布的长圆形安装孔，可适配不同安装面的孔位偏差，降低现场安装的对位难度，安装面做了铣平处理，保证组件安装后与设备机架的贴合度，避免高速运转过程中出现振动偏移问题。转子部分采用偏心式结构设计，回转过程中可形成渐变的研磨间隙，进料端间隙较大便于塑料碎块进入，出料端间隙收窄保证研磨后的颗粒粒径达标，转子端部设置圆形轴接孔，可直接与驱动电机的输出轴连接，无需额外设计复杂的传动转接结构，降低设备整体的装配复杂度。叶片部分采用倾斜式安装布局，刃口与转子回转面保持恒定的作业间隙，倾斜角度经过反复校核，既能保证对塑料物料的有效切削，又能避免硬质异物进入时出现刃口崩损问题，叶片通过沉头螺栓固定在基座上，磨损后可快速拆卸更换，降低设备后期维护的时间成本。整体结构的外形尺寸适配小型磨床的紧凑机身设计，安装边界充分考虑了周边护罩、进料口、出料通道的布置空间，不会与设备其他部件产生运动干涉，各部件的棱角处均做了倒角处理，既避免安装过程中划伤操作人员，也能减少物料在结构表面的残留堆积，便于日常的设备清理维护。
