方形1.5kwER20夹头G-Penny主轴结构设计

该款方形主轴是面向中小型数控加工场景开发的核心动力执行部件，主要适配桌面级数控雕刻、小型零件精密切削、非金属材料铣削加工等工况，可直接安装在对应规格的设备滑台安装面上，为加工刀具提供稳定的高速旋转动力输出，承担切削过程中的扭矩传递与回转精度保持作用，是小型数控加工设备中直接决定加工表面质量与加工精度的核心组件。

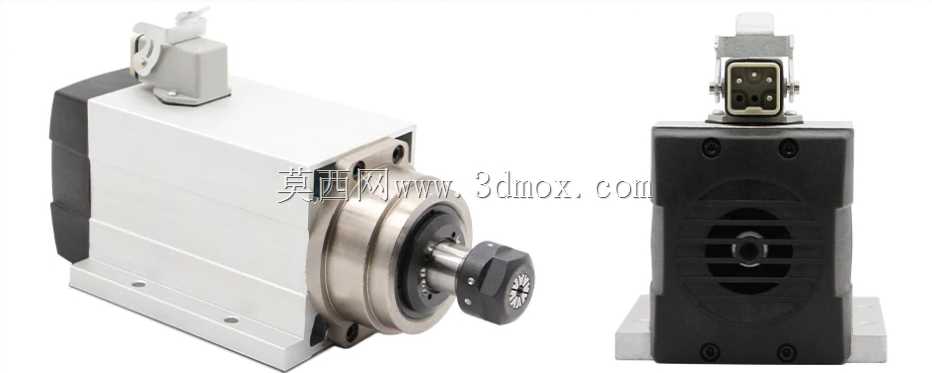

从功能特性来看，这款主轴采用ER20标准夹头作为刀具装夹结构，可兼容对应夹持范围内的各类铣刀、钻头、雕刻刀，装夹便捷且夹持刚性充足，能够满足高速回转下的刀具动平衡要求，避免加工过程中出现刀具振颤、偏摆的问题。方形的主体外壳设计，相较于同规格圆形主轴拥有更稳定的安装贴合面，安装时无需额外制作弧形适配抱座，可直接通过压块或者螺栓锁紧在设备安装平台上，安装定位精度更高，长期运行下也不易出现主轴偏转、移位的问题，能更好地保持主轴与加工台面的垂直度要求。

在设计思路上，这款主轴采用单组件集成化的结构设计，将转子、定子、外壳、夹头安装位、安装基准面全部整合为统一整体，没有多余的外置零散部件，所有尺寸标注都围绕实际安装与使用需求设置，充分考虑了小型加工设备的安装空间限制。设计过程中优先保证主轴的回转同轴度，从夹头安装位到尾部出线结构的所有回转面都保持统一的轴线基准，同时在外壳上预留了对应的安装定位孔位，孔位尺寸与位置都经过匹配性校验，确保用户拿到后可直接对应安装孔位完成装配，无需二次打孔或者修配。

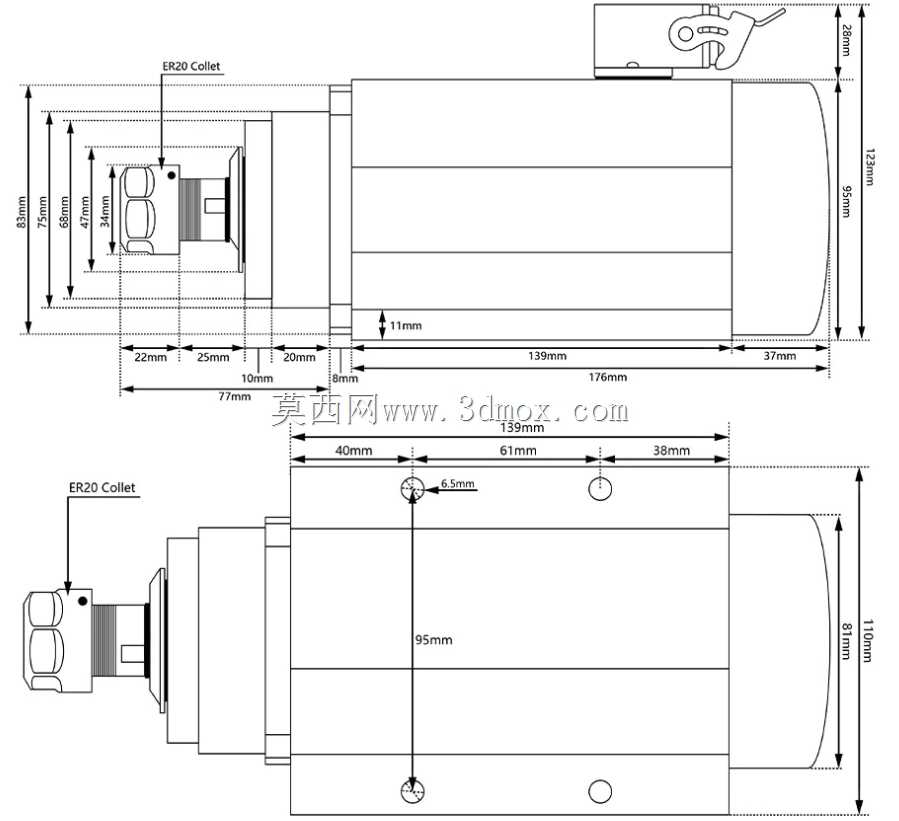

从外形尺寸与安装边界来看，这款主轴的主体方形截面尺寸适配常规小型数控设备的滑台安装宽度，夹头端的伸出长度经过优化，既保证了足够的加工避让空间，避免加工过程中主轴外壳与工件或者夹具发生碰撞，又尽可能缩短了刀具悬伸长度，提升切削刚性。主轴总长度控制在适配小型设备Z轴行程的范围内，各个安装孔的间距、孔径都做了明确的尺寸标注，夹头端的各段直径尺寸也对应标准ER20夹头的装配要求，用户可直接根据图中标注的尺寸完成设备安装位的设计与适配，不需要额外测绘核对尺寸，能够大幅缩短设备改装或者组装的设计周期，同时也能为后续的主轴维护、更换提供准确的尺寸参考，保证替换配件的装配兼容性。
